Golvdosa för GES R2
Art.nr. 7428526 | EAN 4012196459483 | E-Nr. 1175718
- Produktbeskrivning
-
Produktbeskrivning

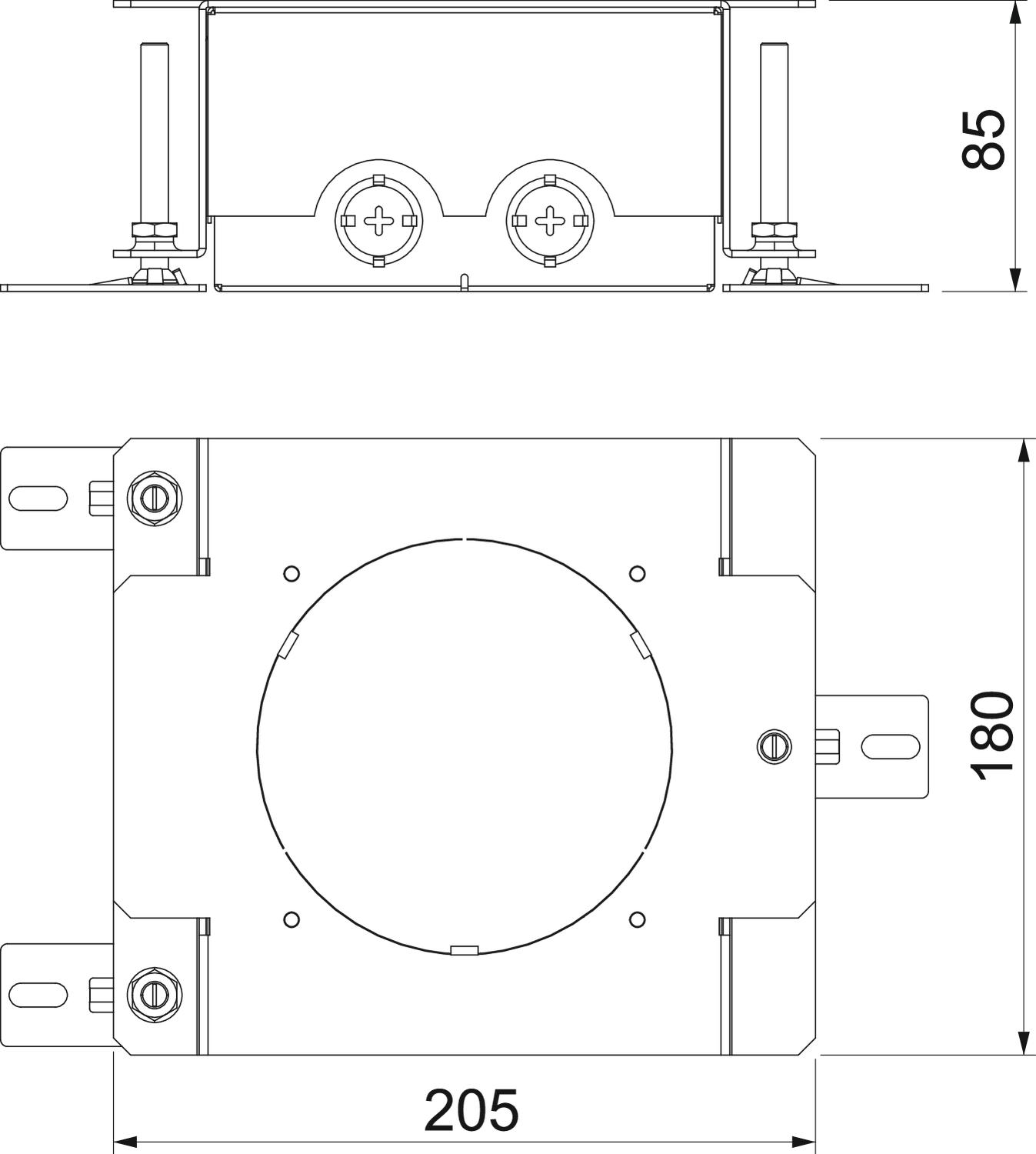

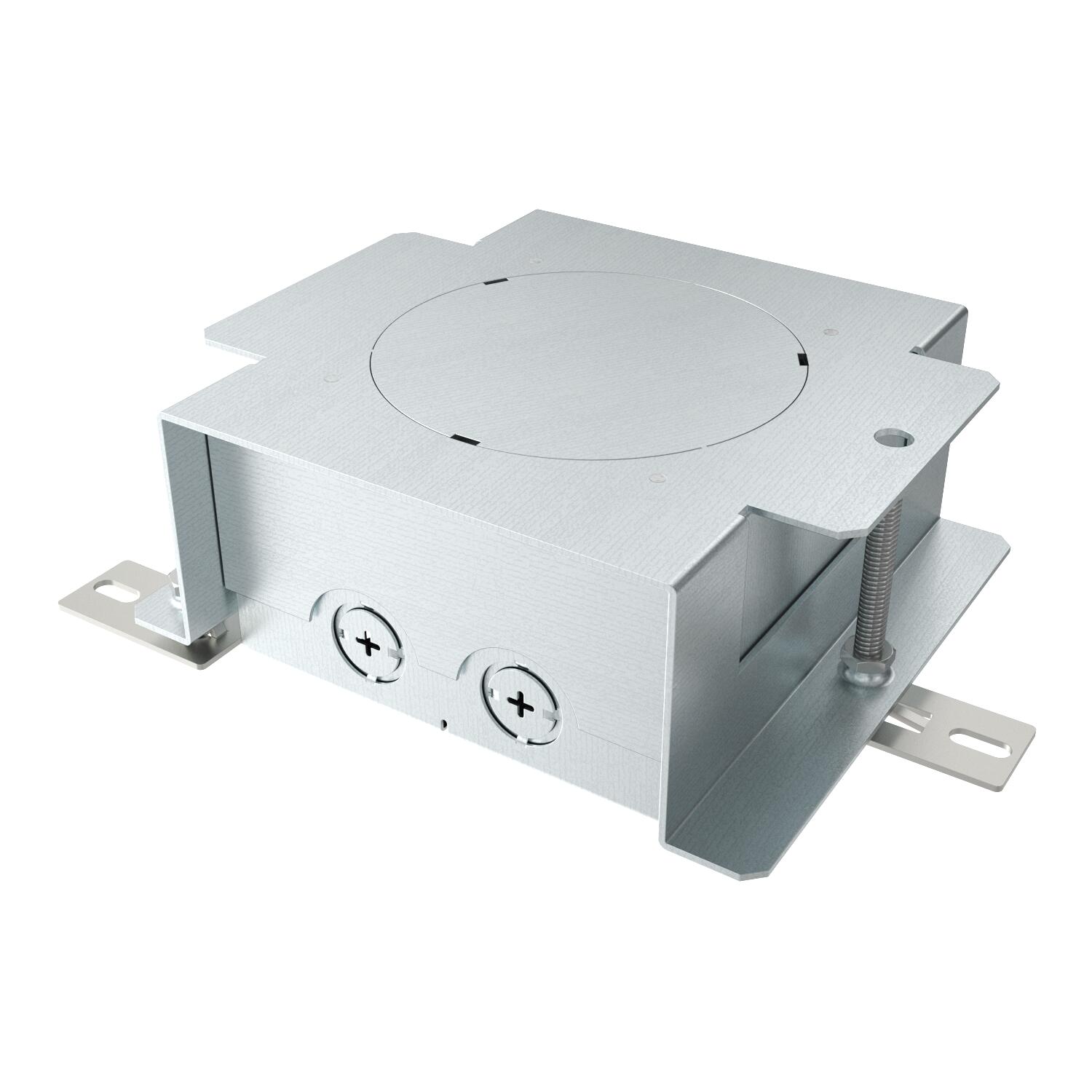

Höjdjusterbar golvdosa för installation av installationsdosa för golvuttagsdosa GES R2.
Med 2x2 införingsöppningar för installationsrör (M20/M25).
-
- Teknisk data
-
Teknisk data
Avsedd för dubbelgolvsmontering nej Avsedd för golvkanal nej Avsedd för hålgolvsmontering nej Bottenplatta ja för röranslutning ja Frånkopplingsbar nej Höjdjusteringsintervall max. 130 mm Höjdjusteringsintervall min. 85 mm Lämplig för försänkt golvkanal nej Lämplig för kanal i golvplanet, sluten nej Massagolvhöjd max. 130 mm Massagolvhöjd min. 85 mm Material Stål Minimihöjd på underlagsgolvet 85 Möjlighet till insättning av tätning nej Monteringsdiameter 122 Monteringsöppning för monteringsenhet rund Utbyggnadsmöjlighet för montering av apparater Utförande rund Yta bandförzinkad - Alla typer
- Ladda ner
-
Datablad UD GES R2 / 7428526 , 0.35MB , pdfEU-försäkran om överensstämmelse UD GES R2 / 7428526 , 0.15MB , pdfUK Förklaring av överensstämmelse UD GES R2 / 7428526 , 0.14MB , pdfGodkännande VDE-godkännande GES R2 , 0.19MB , pdfMontage anvisningar Bodensteckdose GES R2 , 1.06MB , pdfMontage anvisningar Detaljerad anvisning för golvuttagsdosa GES R2 , 0.05MB , pdf
