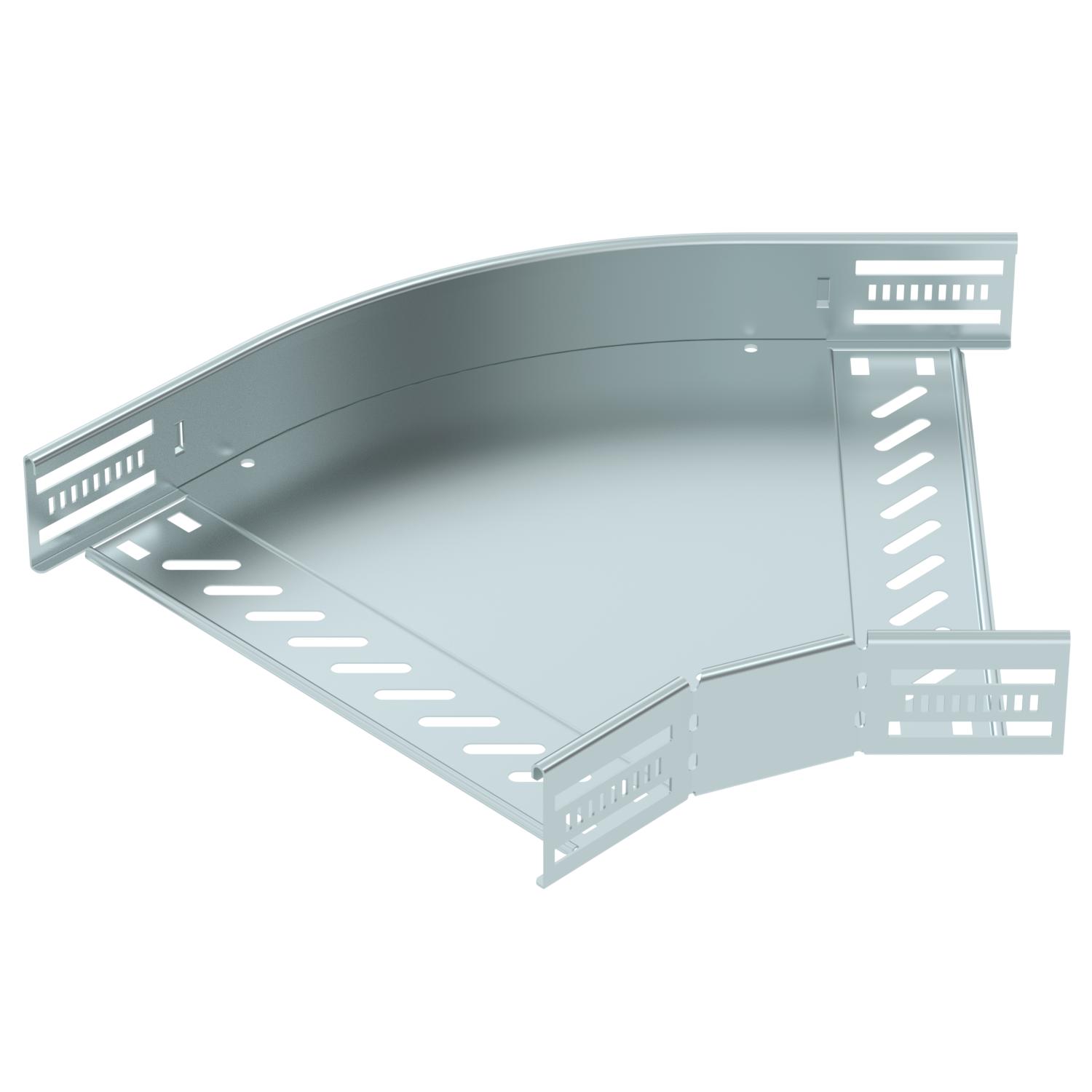

45° böj 60 FS
Art.nr. 6036106 | EAN 4012197345259
- Produktbeskrivning
-
Produktbeskrivning45° böj för framställning av en horisontell avgrening, formdel för kabelrännor med sidhöjd 60 mm som snäpps eller skruvas fast. Skruvfri montering med dubbelklämmor eller skruvförband med skruvar med platt huvud FRS och kombimuttrar M6. Kan användas inomhus. Fästmaterial måste beställas separat.
-
- Teknisk data
-
Teknisk data

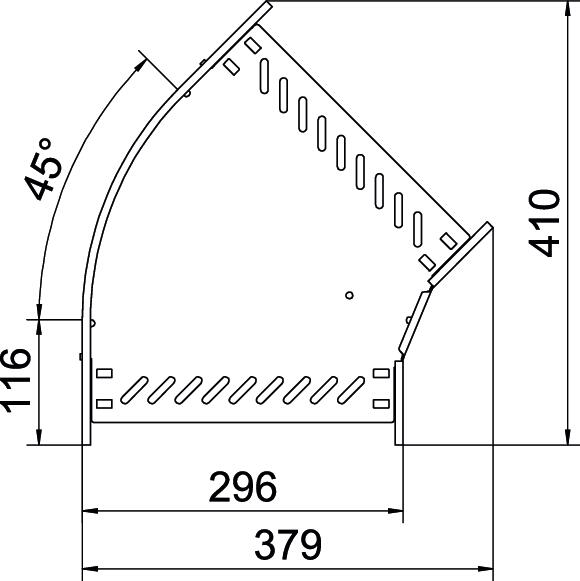

Böj (vinkel) 45° Brandsäker installation / funktionsgaranti ja Bredd 300 mm Dimension 60x300 Färg zink Gaveltjocklek 1,25 mm Höjd 60 mm Material Stål Materialtjocklek, bottenplåt 0,8 mm Mått B 300 mm Med överdel nej Monteringshål i botten ja NATO-hålmönster nej Plåttjocklek 0,8 mm Rekommenderat antal skruvar 14 St. Riktningsändring horisontell Rostfritt stål, betat nej Sidohålning ja Temperaturanvändningsområde max. 120 °C Temperaturanvändningsområde min. -20 °C Typ av förbindelse för kabelhållarsystem skruvad/pressad Utförande förbindning integrerad förbindning Utförande med brett spann nej Utformning Böj solid Yta sendzimirförzinkad - Alla typer
-
Alla typer
-
Systemtillbehör
Produkter Typ Art.nr. Mängd Minsta förpackning
Lock för böj 45° FS
RBD 45 300 FS 6036407 1 Styck Monteringstillbehör
Produkter Typ Art.nr. Mängd Minsta förpackning
Dubbelklämma formdelsmontering A2
DOP A2 6035998 10 Styck - Ladda ner
-
EU-försäkran om överensstämmelse RB 45 630 FS / 6036106 , 0.12MB , pdfUK Förklaring av överensstämmelse RB 45 630 FS / 6036106 , 0.09MB , pdfREACH försäkran om överensstämmelse RB 45 630 FS / 6036106 , 0.12MB , pdfRoHS försäkran om överensstämmelse RB 45 630 FS / 6036106 , 0.13MB , pdfMontage anvisningar Latchable Magic cable tray systems , 11.95MB , pdfMontage anvisningar Screwable cable trays with fittings for screwing and clamping , 5.42MB , pdfMontage anvisningar General information on the mounting , 2.65MB , pdf
