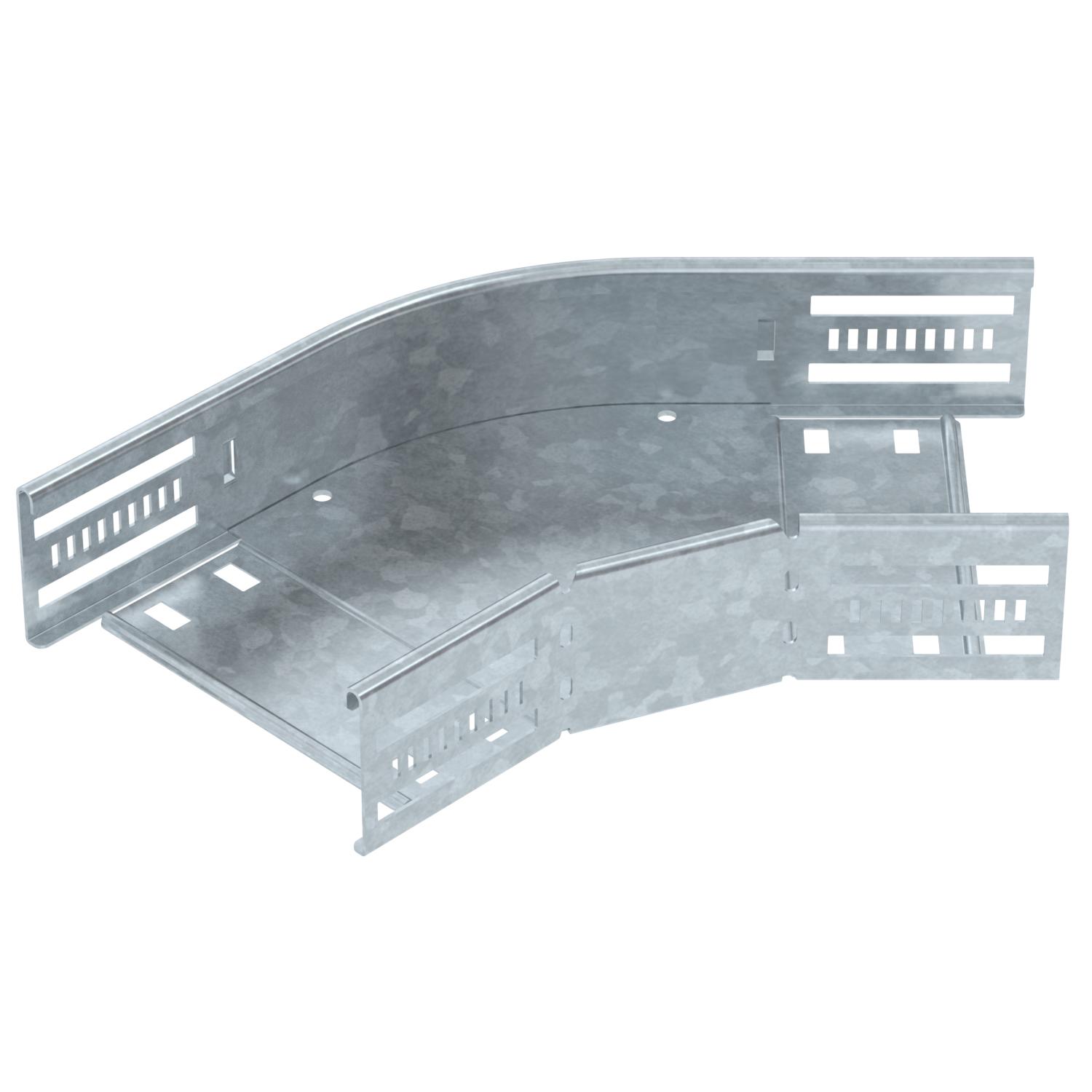

45° böj 60 FT
Art.nr. 6036132 | EAN 4012197345853
- Produktbeskrivning
-
Produktbeskrivning45° böj för framställning av en horisontell avgrening, formdel för kabelrännor med sidhöjd 60 mm som snäpps eller skruvas fast. Skruvfri montering med dubbelklämmor eller skruvförband med skruvar med platt huvud FRS och kombimuttrar M6. Kan användas inomhus och utomhus. Fästmaterial måste beställas separat.
-
- Teknisk data
-
Teknisk data

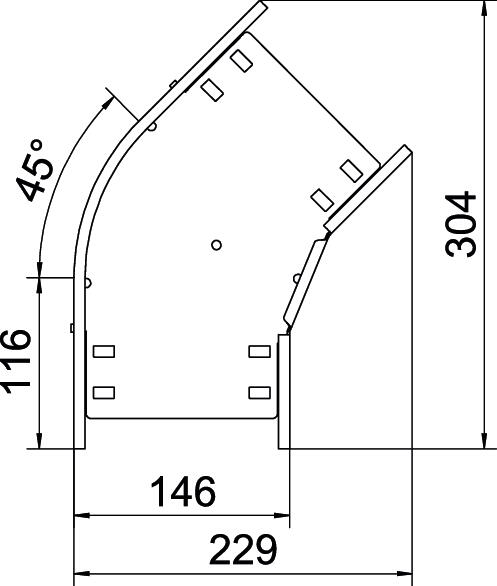

Böj (vinkel) 45° Brandsäker installation / funktionsgaranti ja Bredd 150 mm Dimension 60x150 Färg zink Gaveltjocklek 1,25 mm Höjd 60 mm Material Stål Materialtjocklek, bottenplåt 0,8 mm Mått B 150 mm Med överdel nej Monteringshål i botten ja NATO-hålmönster nej Plåttjocklek 0,8 mm Rekommenderat antal skruvar 10 St. Riktningsändring horisontell Rostfritt stål, betat nej Sidohålning ja Temperaturanvändningsområde max. 120 °C Temperaturanvändningsområde min. -20 °C Typ av förbindelse för kabelhållarsystem skruvad/pressad Utförande förbindning integrerad förbindning Utförande med brett spann nej Utformning Böj solid Yta varmförzinkad - Alla typer
-
Alla typer
-
Systemtillbehör
Produkter Typ Art.nr. Mängd Minsta förpackning

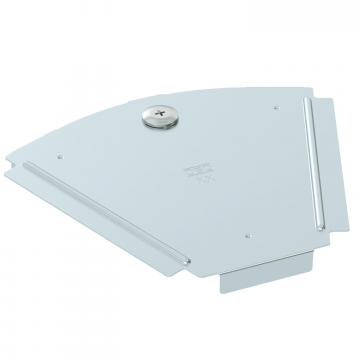

Lock för böj 45° DD
RBD 45 150 DD 6036452 1 Styck Monteringstillbehör
Produkter Typ Art.nr. Mängd Minsta förpackning
Dubbelklämma formdelsmontering A2
DOP A2 6035998 10 Styck
Kullerförsänkt skruv med kombimutter F
FRSB 6x12 F 6406122 100 Styck - Ladda ner
-
