Artikeln finns inte längre. Du hittar den nya artikeln här:
Du hittar den nya artikeln här: 2003804 / HW apparat-/anslutningsdosa 61 för reglade väggar

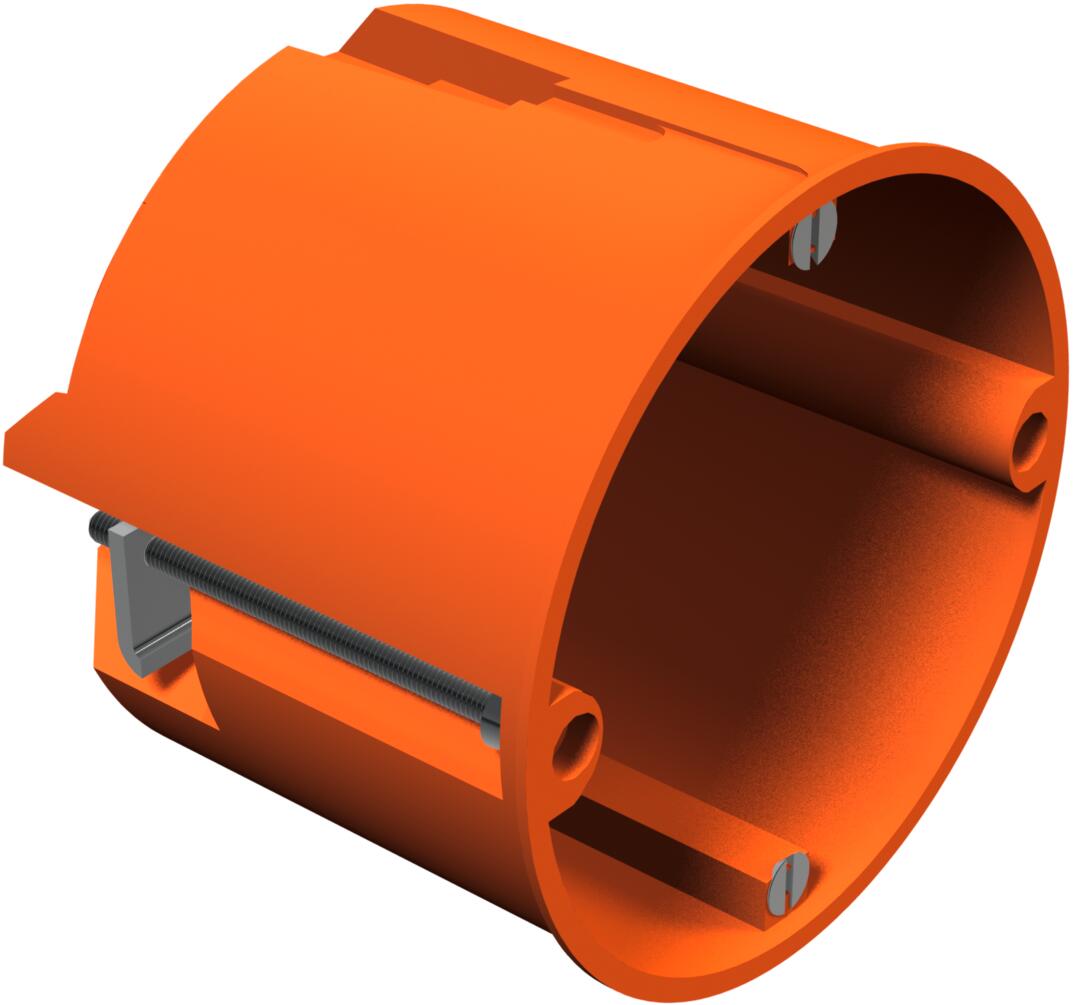

Apparat-/kopplingsdosa, infälld
Art.nr. 2003442 | EAN 4012195032953 | E-Nr. 1426154
- Produktbeskrivning
-
ProduktbeskrivningApparat-/kopplingsdosa för hålrumsvägg. Mått enligt DIN 49073-1, för paneltjocklek 7–35 mm. Standard kombinationsavstånd 71 mm, möjlighet för genomgående ledning med anslutningsuttag för kombinationer mellan apparat och kopplingsdosor,8 Öppningar för NYM-ledningar, dataledningar och rör Ø 20 mm
8 brytöppningar för NYM-ledningar, dataledningar och rör ø 20mm.
Apparatosor kan även användas som kopplingsdosor enligt VDE 0606-1 med dubbel fastsättning med skruv och skruvlock, kapslingsklass IP30.
Enligt IEC 61670-1, IEC 61670-22 och DIN 49073-1.
-
- Teknisk data
-
Teknisk data

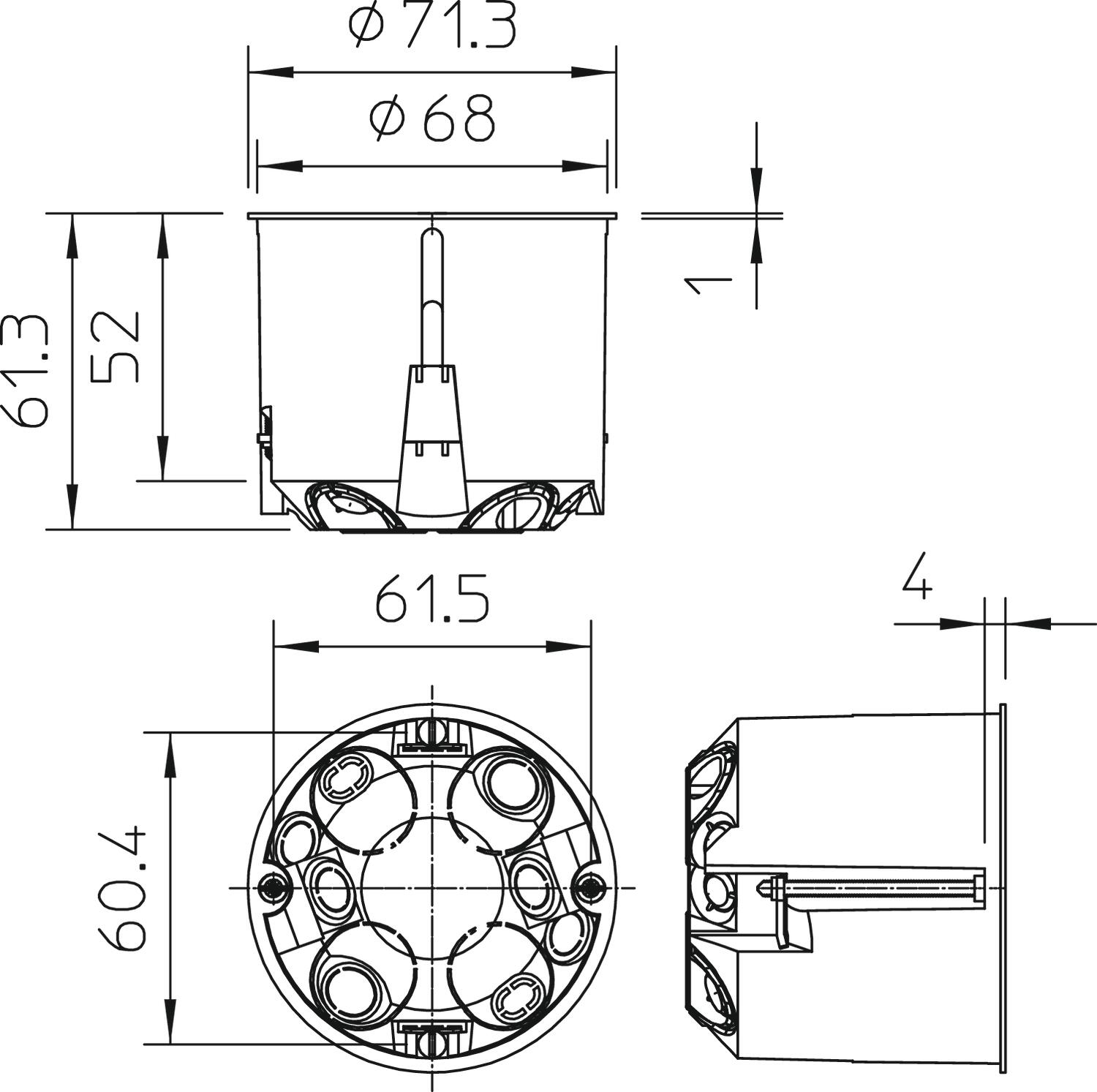

Antal användningar 1 Antal införningar 8 Bestyckning utan Brandsäker installation / funktionsgaranti utan Brandsäkert enligt VDE 0471/DIN 695 del 2-1, kontrolltemperatur 850°C CO₂-avtryck (GWP) från vagga till grind 0,2038 kg CO₂e / 1 Styck Delar utan Diameter 68 mm Dimension Ø68mm, H61mm Enhetsskruvavstånd 60 mm Färg orange fastsättning av enheterna Skruvar för rördiameter 20 mm Form rund Fräshålsdiameter 68 mm Golvhöjd min. 61 mm Halogenfri ja Höjd 61 mm införning bakifrån ja Införningar 8
Kapslingsklasser IP30 Lock utan Lockfästen ej tillämpligt Lufttät nej Material Polypropen Mätspänning 400 V max. Ledartvärsnitt 2,5 mm² Med avskärmning nej Med skruvar ja Med spikfäste nej Nominellt tvärsnitt max. 2,5 mm² Nominellt tvärsnitt min. 1,5 mm² Passar för plattjocklek max. 35 mm Passar för plattjocklek min. 7 mm Plomberbar nej Slagtålig nej Typ av dosgenomföring förpräglad Typ av införing Öppningar för NYM-ledningar, dataledningar och rör Ø 20 mm - Alla typer
- Ladda ner
-
Datablad HV 60 / 2003442 , 0.25MB , pdfEU-försäkran om överensstämmelse HV 60 / 2003442 , 0.12MB , pdfREACH försäkran om överensstämmelse HV 60 / 2003442 , 0.12MB , pdfRoHS försäkran om överensstämmelse HV 60 / 2003442 , 0.12MB , pdf
