Böj med variabel vinkel 60 FS
Art.nr. 6037106 | EAN 4012197340711
- Produktbeskrivning
-

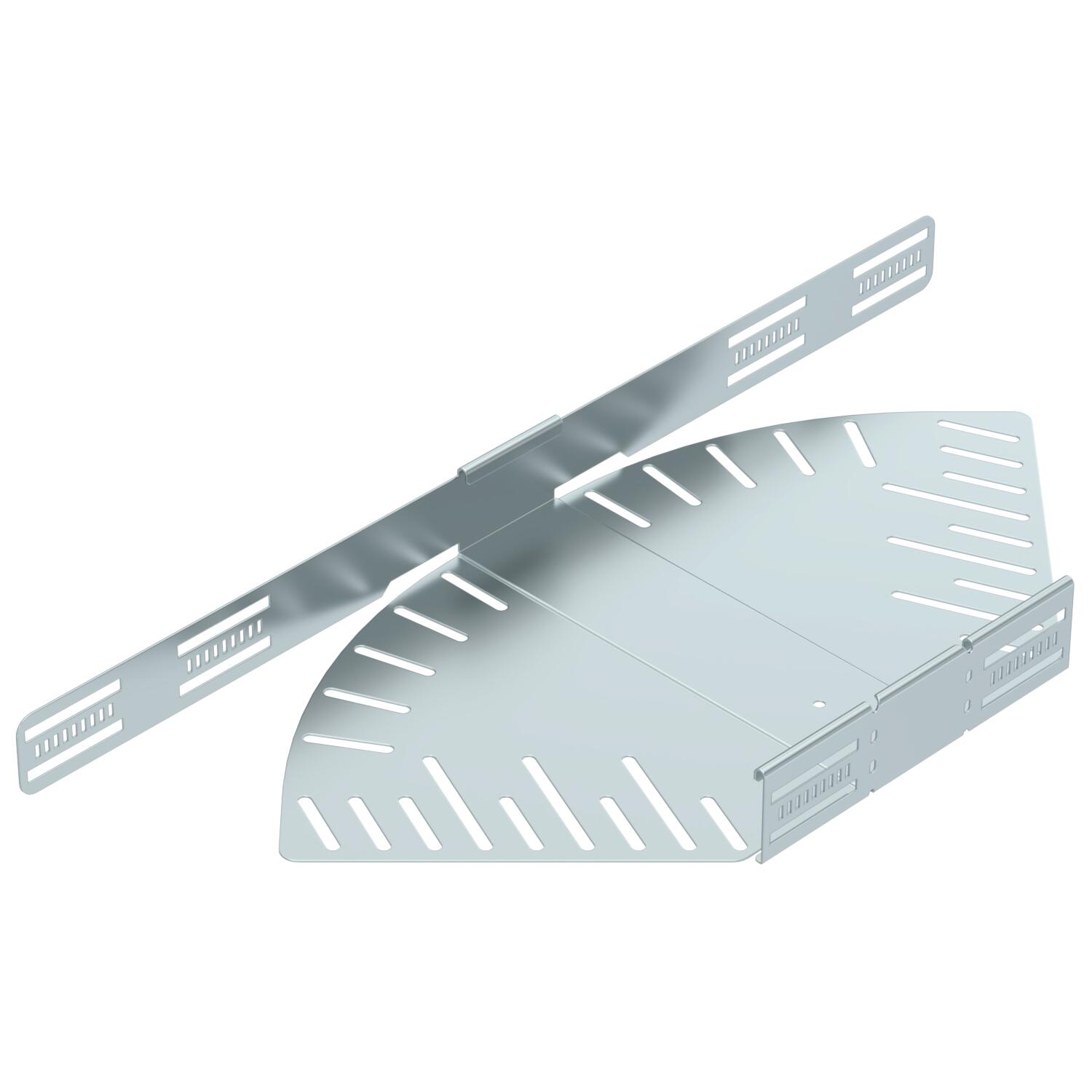

ProduktbeskrivningBöj med variabel vinkel för framställning av en horisontell avgrening, formdel för kabelrännor med sidhöjd 60 mm som snäpps eller skruvas fast. Variabel vinkel 0–90°. Skruvfri montering med dubbelklämmor eller skruvförband med skruvar med platt huvud FRS och kombimuttrar M6. Kan användas inomhus. Fästmaterial måste beställas separat.
-
- Teknisk data
-
Teknisk data

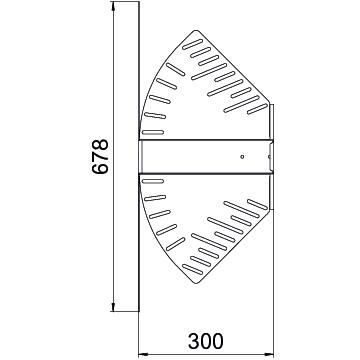

Böj (vinkel) inställningsbar Brandsäker installation / funktionsgaranti nej Bredd 300 mm Dimension 60x300 Färg zink Gaveltjocklek 1,25 mm Höjd 60 mm Material Stål Materialtjocklek, bottenplåt 1,25 mm Mått B 300 mm Mått L 678 mm Mått R 50 mm Med överdel nej Monteringshål i botten ja NATO-hålmönster nej Plåttjocklek 1,25 mm Rekommenderat antal skruvar 14 St. Riktningsändring horisontell Rostfritt stål, betat nej Sidohålning ja Temperaturanvändningsområde max. 120 °C Temperaturanvändningsområde min. -20 °C Typ av förbindelse för kabelhållarsystem skruvad/pressad Utförande förbindning integrerad förbindning Utförande med brett spann nej Utformning Länkböj_komplett Yta sendzimirförzinkad - Alla typer
-
Alla typer
-
Systemtillbehör
Produkter Typ Art.nr. Mängd Minsta förpackning
Lock för böj med variabel vinkel FS
RBD W 300 FS 6037506 1 Styck Monteringstillbehör
Produkter Typ Art.nr. Mängd Minsta förpackning
Dubbelklämma formdelsmontering A2
DOP A2 6035998 10 Styck - Ladda ner
-
Datablad RB W 630 FS / 6037106 , 0.19MB , pdfEU-försäkran om överensstämmelse RB W 630 FS / 6037106 , 0.12MB , pdfUK Förklaring av överensstämmelse RB W 630 FS / 6037106 , 0.09MB , pdfREACH försäkran om överensstämmelse RB W 630 FS / 6037106 , 0.12MB , pdfRoHS försäkran om överensstämmelse RB W 630 FS / 6037106 , 0.13MB , pdfMontage anvisningar Latchable Magic cable tray systems , 11.95MB , pdfMontage anvisningar Screwable cable trays with fittings for screwing and clamping , 5.42MB , pdfMontage anvisningar General information on the mounting , 2.65MB , pdf
