Böj med variabel vinkel 60 FT
Art.nr. 6037120 | EAN 4012197341596
- Produktbeskrivning
-

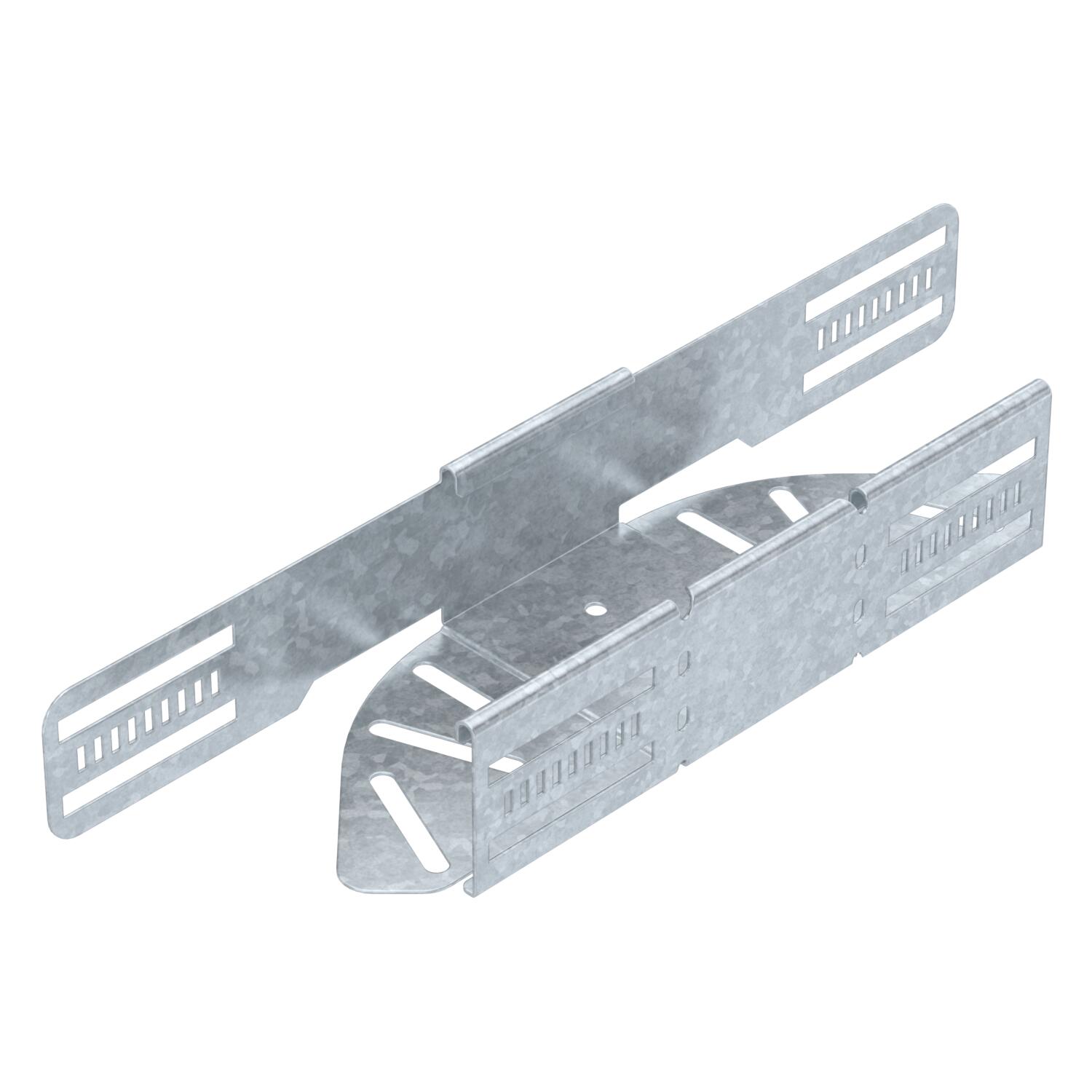

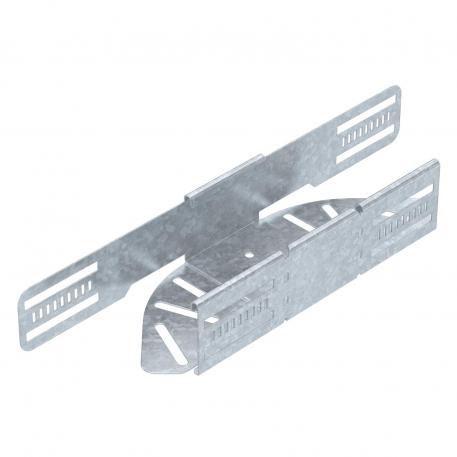

ProduktbeskrivningBöj med variabel vinkel för framställning av en horisontell avgrening, formdel för kabelrännor med sidhöjd 60 mm som snäpps eller skruvas fast. Variabel vinkel 0–90°. Skruvfri montering med dubbelklämmor eller skruvförband med skruvar med platt huvud FRS och kombimuttrar M6. Kan användas inomhus och utomhus. Fästmaterial måste beställas separat.
-
- Teknisk data
-
Teknisk data

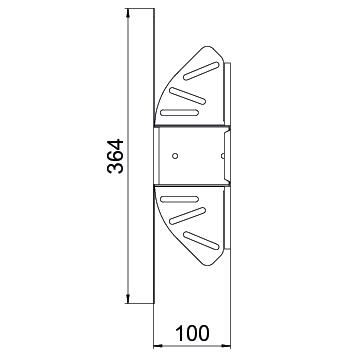

Böj (vinkel) inställningsbar Brandsäker installation / funktionsgaranti nej Bredd 100 mm Dimension 60x100 Färg zink Gaveltjocklek 1,25 mm Höjd 60 mm Material Stål Materialtjocklek, bottenplåt 1 mm Mått B 100 mm Mått L 364 mm Med överdel nej Monteringshål i botten ja NATO-hålmönster nej Plåttjocklek 1 mm Rekommenderat antal skruvar 10 St. Riktningsändring horisontell Rostfritt stål, betat nej Sidohålning ja Temperaturanvändningsområde max. 120 °C Temperaturanvändningsområde min. -20 °C Typ av förbindelse för kabelhållarsystem skruvad/pressad Utförande förbindning integrerad förbindning Utförande med brett spann nej Utformning Länkböj_komplett Yta varmförzinkad - Alla typer
-
Alla typer
-
Monteringstillbehör
Produkter Typ Art.nr. Mängd Minsta förpackning
Dubbelklämma formdelsmontering A2
DOP A2 6035998 10 Styck
Kullerförsänkt skruv med kombimutter F
FRSB 6x12 F 6406122 100 Styck - Ladda ner
-
Datablad RB W 610 FT / 6037120 , 0.19MB , pdfEU-försäkran om överensstämmelse RB W 610 FT / 6037120 , 0.12MB , pdfUK Förklaring av överensstämmelse RB W 610 FT / 6037120 , 0.09MB , pdfREACH försäkran om överensstämmelse RB W 610 FT / 6037120 , 0.12MB , pdfRoHS försäkran om överensstämmelse RB W 610 FT / 6037120 , 0.13MB , pdfMontage anvisningar Latchable Magic cable tray systems , 11.95MB , pdfMontage anvisningar Screwable cable trays with fittings for screwing and clamping , 5.42MB , pdfMontage anvisningar General information on the mounting , 2.65MB , pdf
