Böj med variabel vinkel 60 FT
Art.nr. 6037128 | EAN 4012197341718
- Produktbeskrivning
-

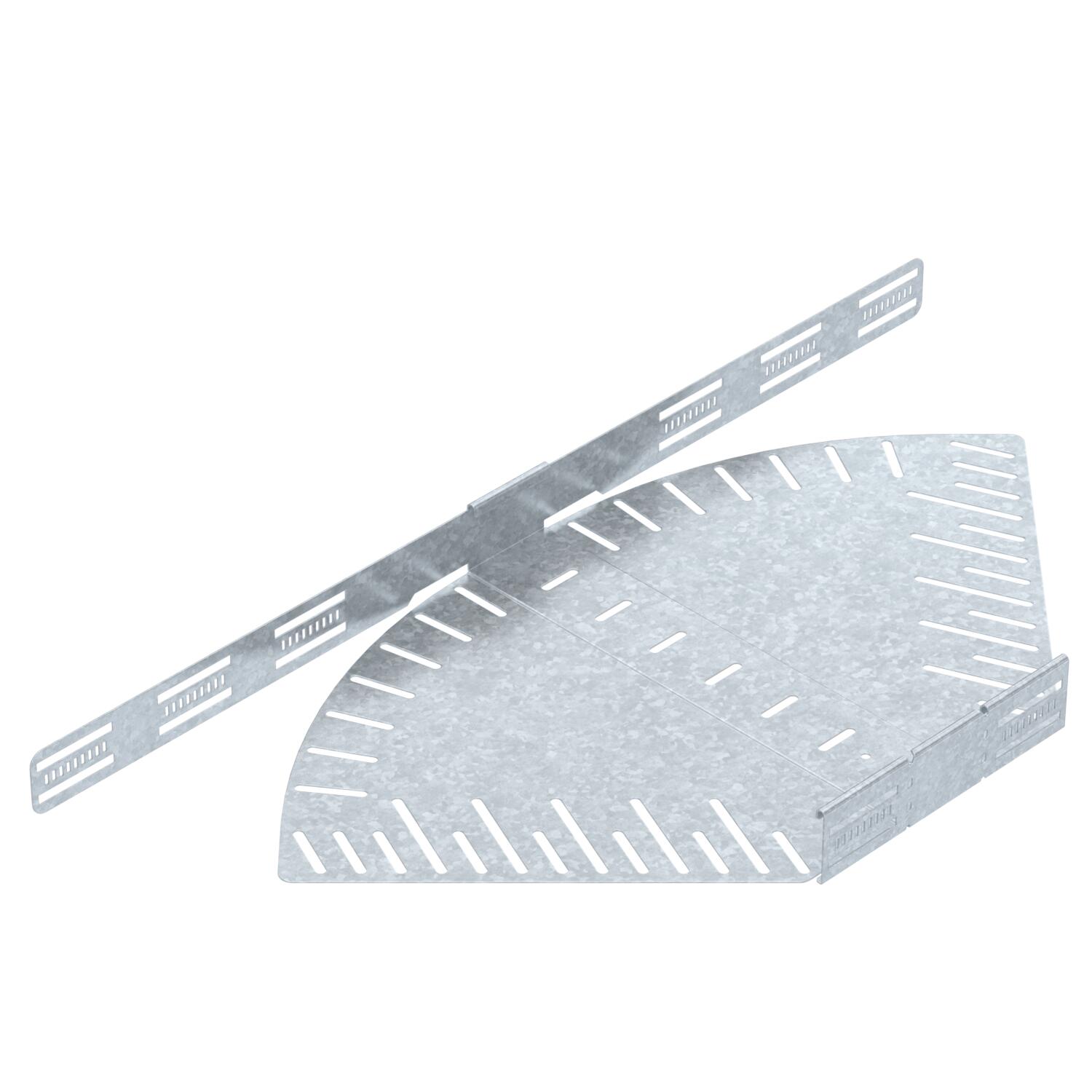

ProduktbeskrivningBöj med variabel vinkel för framställning av en horisontell avgrening, formdel för kabelrännor med sidhöjd 60 mm som snäpps eller skruvas fast. Variabel vinkel 0–90°. Skruvfri montering med dubbelklämmor eller skruvförband med skruvar med platt huvud FRS och kombimuttrar M6. Kan användas inomhus och utomhus. Fästmaterial måste beställas separat.
-
- Teknisk data
-
Teknisk data

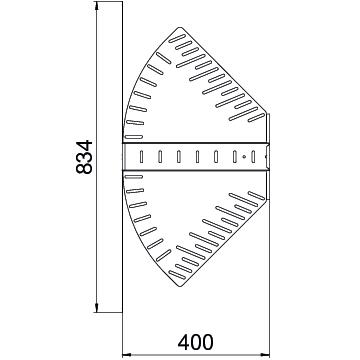

Böj (vinkel) inställningsbar Brandsäker installation / funktionsgaranti nej Bredd 400 mm Dimension 60x400 Färg zink Gaveltjocklek 1,25 mm Höjd 60 mm Material Stål Materialtjocklek, bottenplåt 1,25 mm Mått B 400 mm Mått L 834 mm Med överdel nej Monteringshål i botten ja NATO-hålmönster nej Plåttjocklek 1,25 mm Rekommenderat antal skruvar 14 St. Riktningsändring horisontell Rostfritt stål, betat nej Sidohålning ja Temperaturanvändningsområde max. 120 °C Temperaturanvändningsområde min. -20 °C Typ av förbindelse för kabelhållarsystem skruvad/pressad Utförande förbindning integrerad förbindning Utförande med brett spann nej Utformning Länkböj_komplett Yta varmförzinkad - Alla typer
-
Alla typer
-
Monteringstillbehör
Produkter Typ Art.nr. Mängd Minsta förpackning
Dubbelklämma formdelsmontering A2
DOP A2 6035998 10 Styck
Kullerförsänkt skruv med kombimutter F
FRSB 6x12 F 6406122 100 Styck - Ladda ner
-
