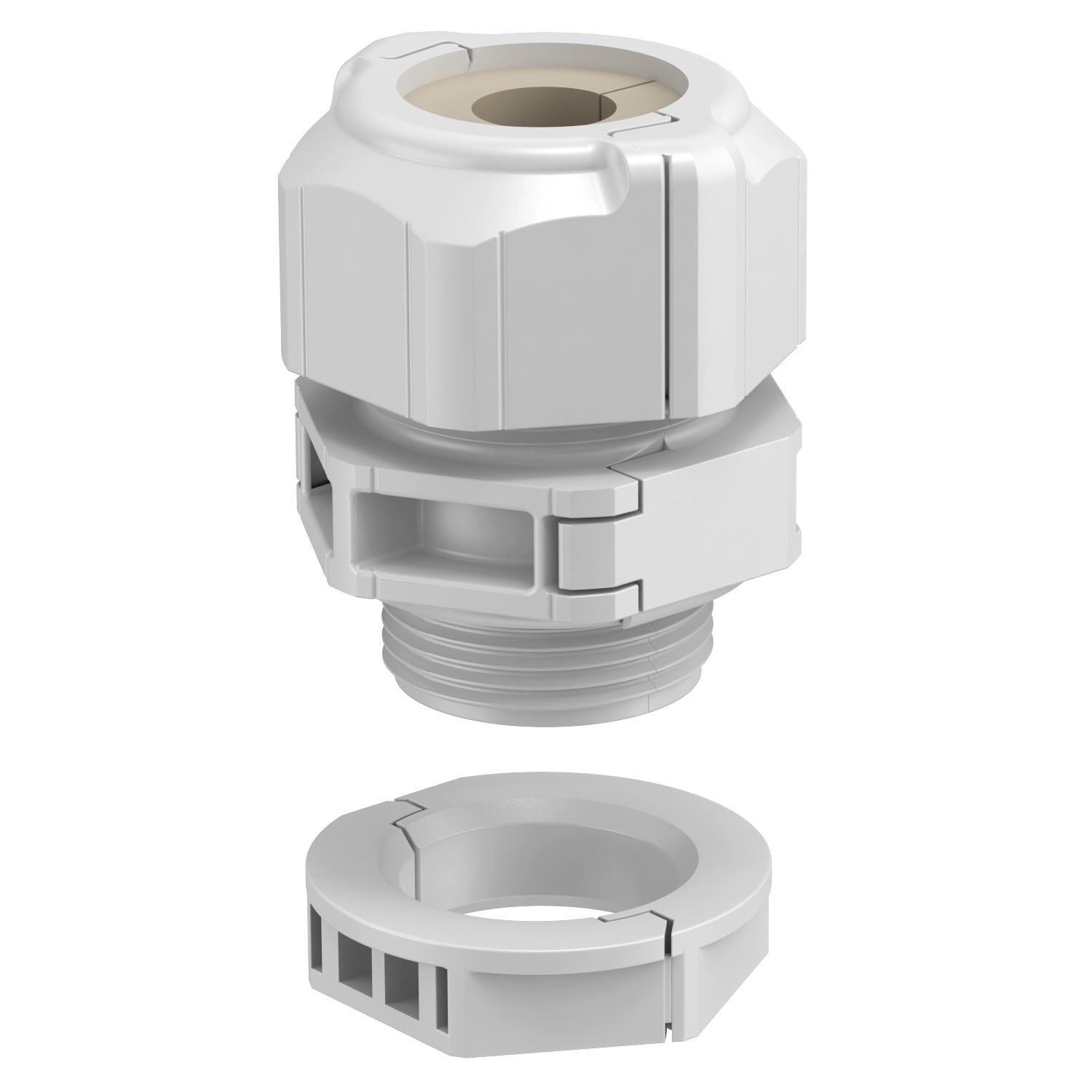

Delbar kabelförskruvning, tätningsinsats, 1 kabel, ljusgrå
Art.nr. 2024946 | EAN 4012196536672
- Produktbeskrivning
-
ProduktbeskrivningDen delbara kabelförskruvningen V-TEC TB.. garanterar, precis som alla V-TEC-förskruvningar, säker tätning av kablarna. Installation av exempelvis förkonfektionerade kablar eller funktionsledningar går snabbt och enkelt tack vare att kabelförskruvningen kan delas.
V-TEC TB är också oslagbar vid eftermontering av en befintlig installation eller som en "reparationsskruvanslutning", vilket innebär att den kan installeras utan att demontera förmonterade kablar och utan att avbryta den pågående produktionen.

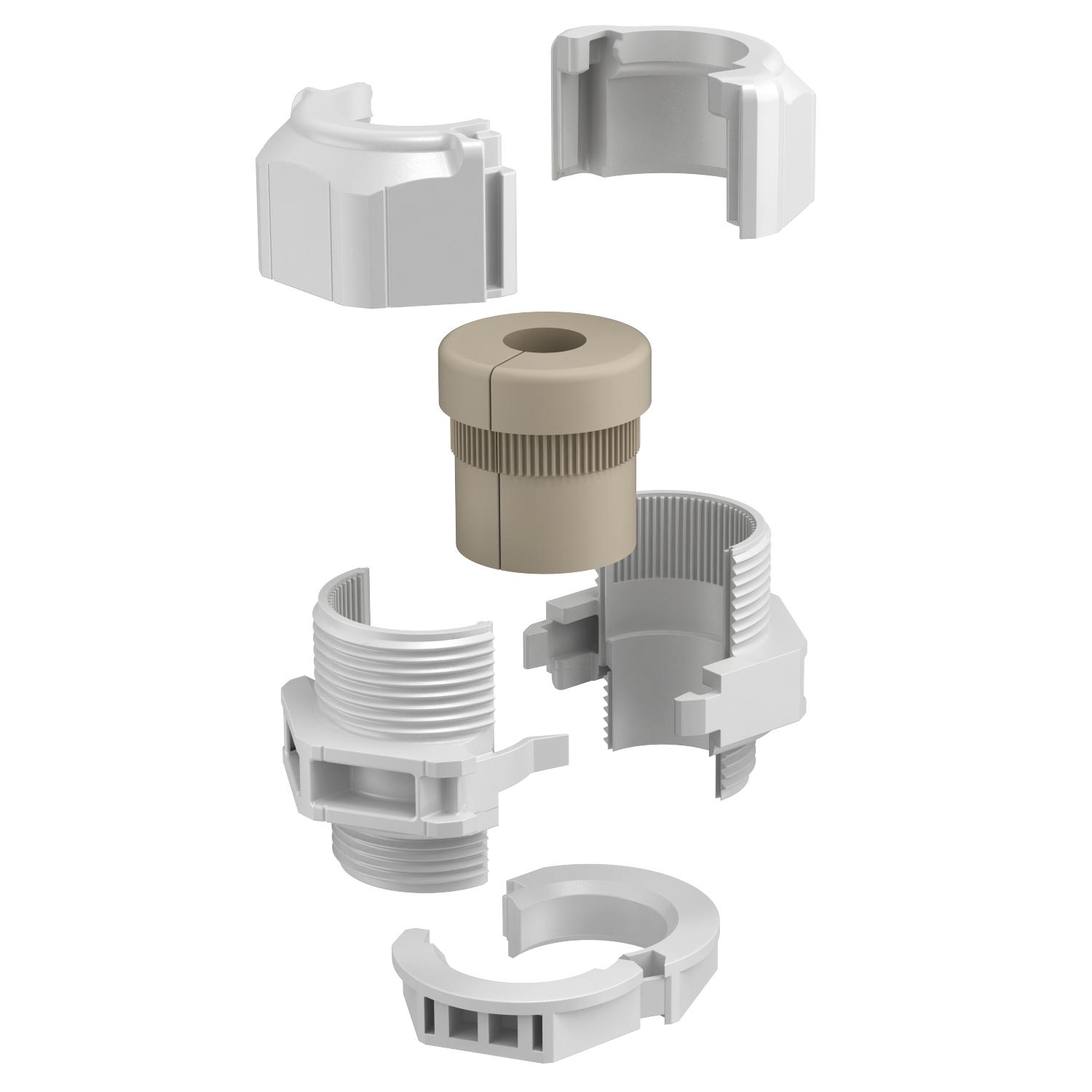

Skruvförbandssetet består av en mellankonsol, en kupolmutter och tätning. En delad låsmutter medföljer givetvis.
-
- Teknisk data
-
Teknisk data

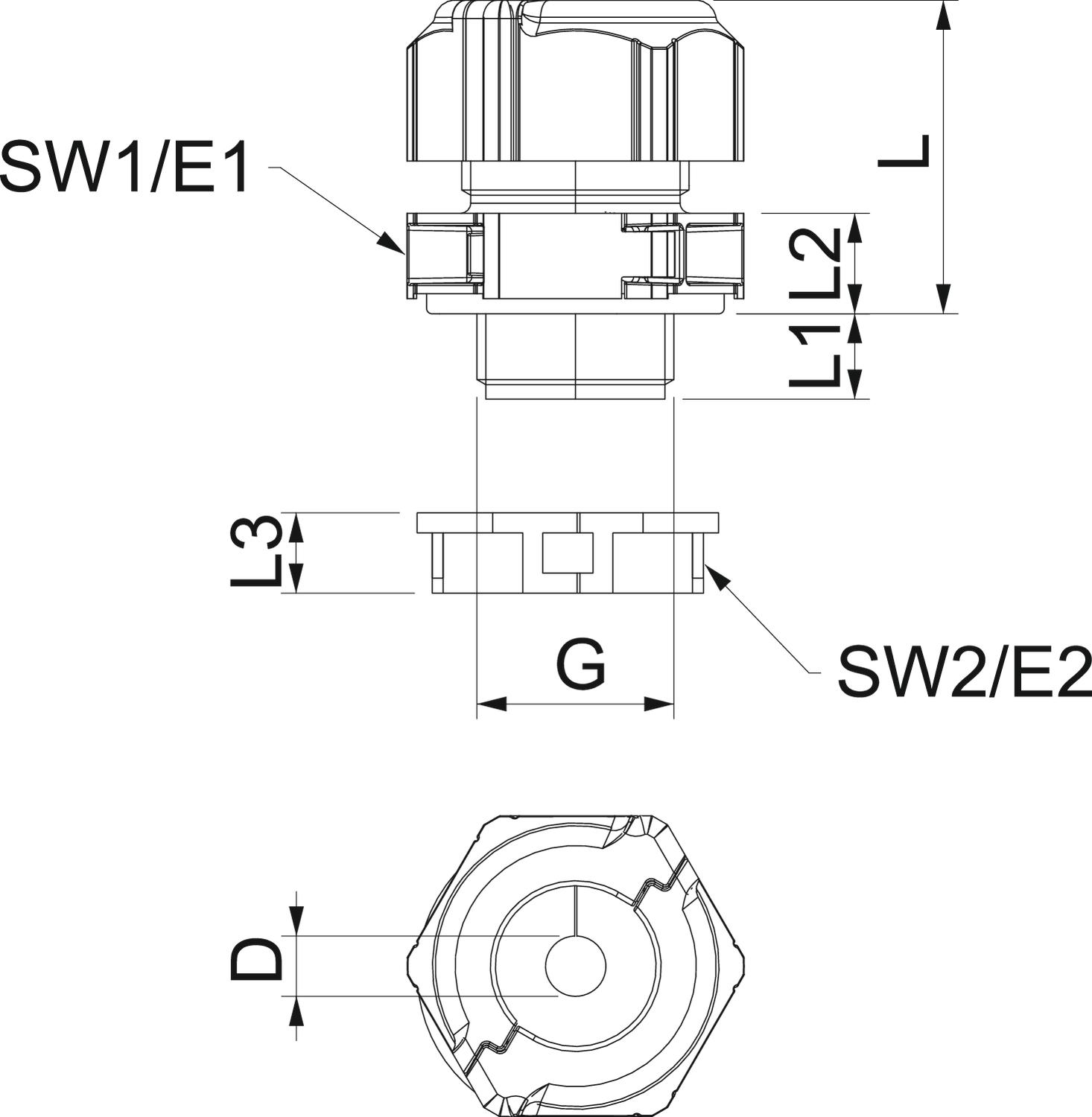

Antal borrhål 1 Böjskydd nej Brandsäkert enligt VDE 0471/DIN 695 del 2-1, kontrolltemperatur 650°C Bredd 29 mm CO₂-avtryck (GWP) från vagga till grind 0,0905 kg CO₂e / 1 Styck Delbar förskruvning ja Dimension M20 dragavlastningsmöjlighet nej explosionsskyddad nej Färg ljusgrå Flatkabelförskruvning nej Flerhålstätning nej För Ex-zon utan För Ex-zon damm utan För Ex-zon gas utan Gänga M20 x 1,5 Gängans nominella dimension 20 Gänglängd 10 mm Gängstigning 1,5 mm Gängtyp metrisk Glasfiberarmerad nej Halogenfri ja Höjd 40 mm Instabilt vridmoment 2 Nm Kapslingsklasser IP67 Längd 30 mm Material Polykarbonat Mått D 13 mm Mått E1 (mm) 33,5 mm Mått E2 30 mm Mått G M20x1,5 mm Mått L 30 mm Mått L max. 30,5 mm Mått L min. 24,5 mm Mått L1 10 mm Mått L2 8,5 mm Mått L3 8 mm Med kontramutter ja Nyckelvidd 1 30 mm Nyckelvidd 2 27 mm Slagtålig ja Tätningsområde D max. 13 mm Tätningsområde D min. 9 mm Temperaturanvändningsområde max. 80 °C Temperaturanvändningsområde min. -20 °C Typ av tätning Tätningsring Utförande rak - Alla typer
