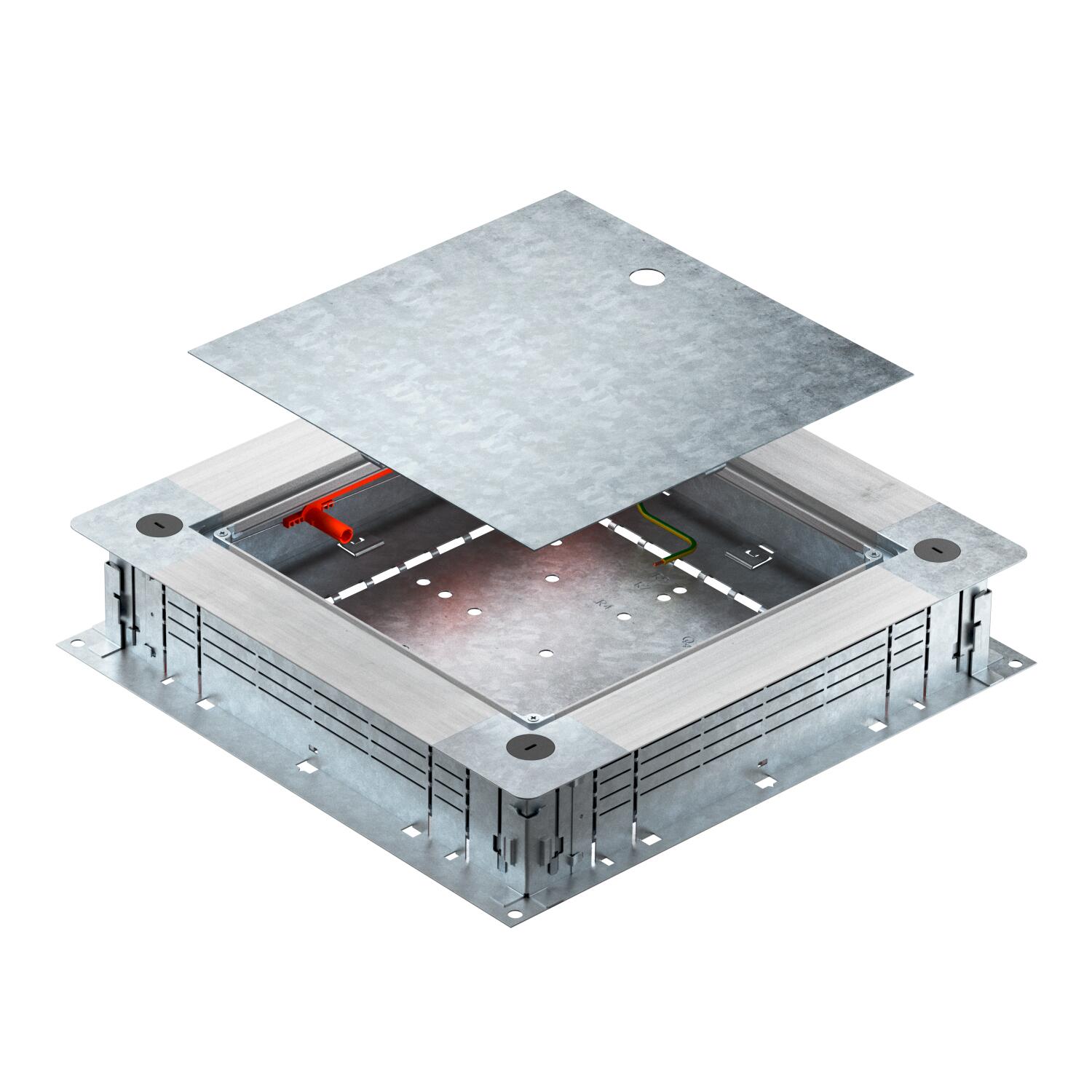

Drag- och avgreningsdosa UZD250-4
Art.nr. 7410022 | EAN 4012197375324
- Produktbeskrivning
-
ProduktbeskrivningDrag- och avgreningsdosa för golvövertäckta installationskanaler med sidoväggar av stålplåt. För installation av inbyggnadskomponenter i monteringslocket (beställs separat). Kan nivelleras steglöst med snabbnivellering till undergolvshöjd 80–160 mm. Undergolvet kan utjämnas mot avdragskanten. Med möjlighet till bullerteknisk isolering efter undergolvsläggning och med systemtillbehör som även kan användas för tung last. Kablar och ledningar förs in med 2-delad EÜK-kanal.
-
- Teknisk data
-
Teknisk data

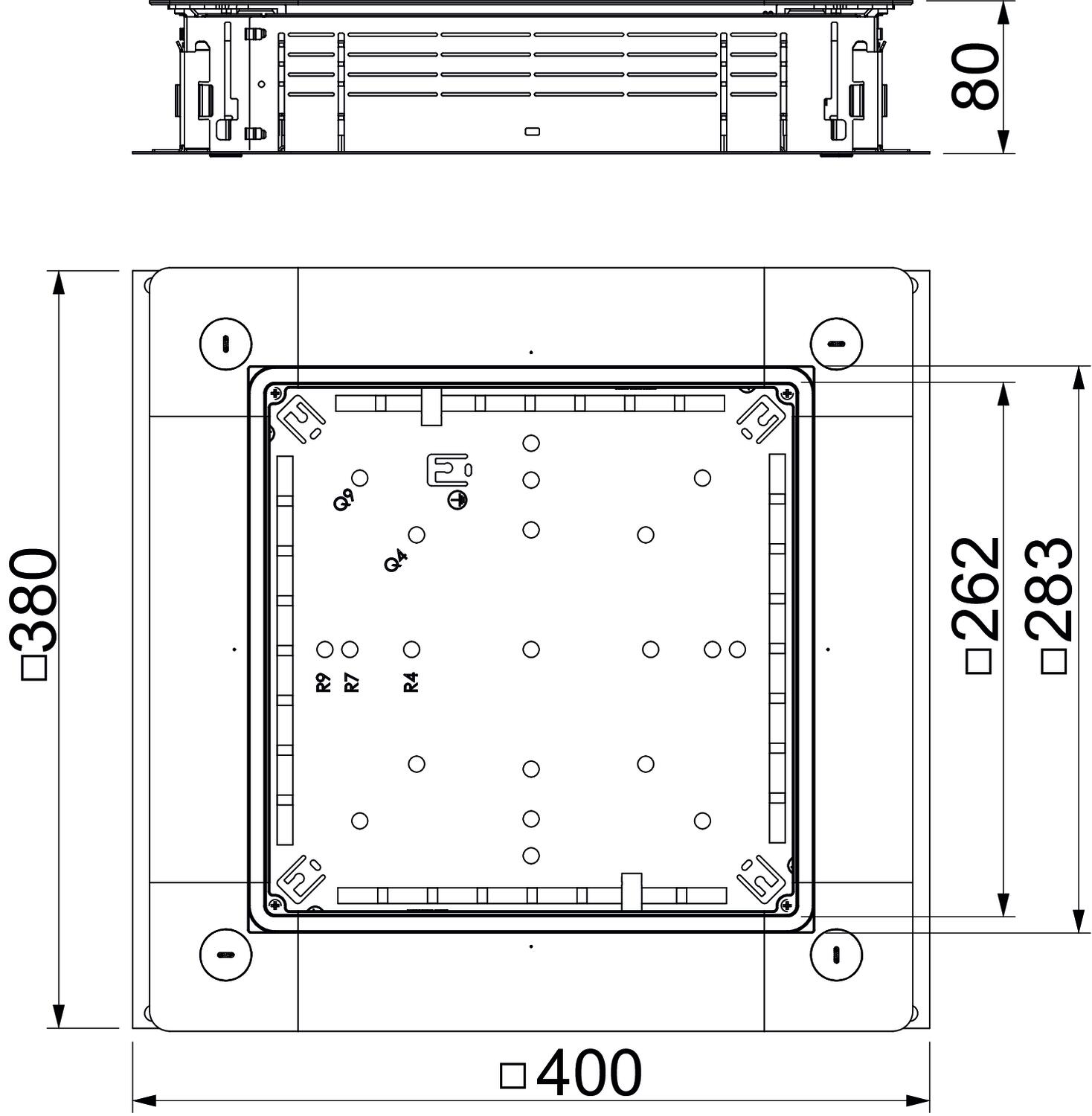

Antal inbyggningsbara enheter 1 Avsedd för golvkanal ja Bottenplatta ja Dimension 400x380x80 för röranslutning nej Frånkopplingsbar ja Höjdjusteringsintervall max. 160 mm Höjdjusteringsintervall min. 80 mm Kanalbredd max. 250 mm Kanalbredd min. 190 mm Kanalhöjd max. 58 mm Kanalhöjd min. 28 mm Lämplig för försänkt golvkanal ja Lämplig för kanal i golvplanet, sluten nej Lockmodell universal Massagolvhöjd max. 160 mm Massagolvhöjd min. 80 mm Material Stål Mått A 380 mm Mått a 262 mm Mått b 283 mm Mått B 400 mm Minimihöjd på underlagsgolvet 80 Möjlighet till insättning av tätning ja Monteringsöppning för golvtank nej Monteringsöppning för monteringsenhet kvadratisk Nominell dimension 250 mm Skyddsklass (IP) i använt skick IP20 Yta sendzimirförzinkad - Alla typer
-
Alla typer
-
Systemtillbehör
Produkter Typ E-Nr. Art.nr. Mängd Minsta förpackning
Monteringslock 250 storlek 4
DUG 250-3 4 ----- 7400459 1 Styck
Monteringslock 250 för monteringsenheter storlek 9
DUG 250-3 9 ----- 7400467 1 Styck
Skyddsledarvinkel
8AWR 1175751 6288704 10 Styck Monteringstillbehör
Produkter Typ Art.nr. Mängd Minsta förpackning

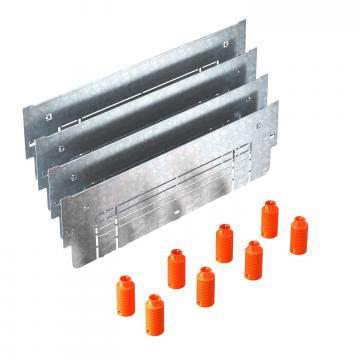

Höjdutjämningssats ASH 250-4 240
ASH 250-4 240 7410134 1 VPE

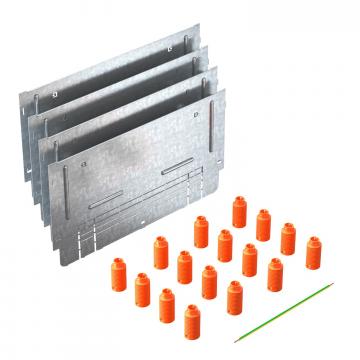

Höjdutjämningssats ASH 250-4 320
ASH 250-4 320 7410136 1 VPE - Ladda ner
-
Datablad UZD250-4 / 7410022 , 0.32MB , pdfEU-försäkran om överensstämmelse UZD250-4 / 7410022 , 0.13MB , pdfREACH försäkran om överensstämmelse UZD250-4 / 7410022 , 0.13MB , pdfRoHS försäkran om överensstämmelse UZD250-4 / 7410022 , 0.13MB , pdfMontage anvisningar EÜK screed-covered duct system generation 3 , 76.05MB , pdfMontage anvisningar Golvbelagt kanalsystem EÜK , 10.26MB , pdf
