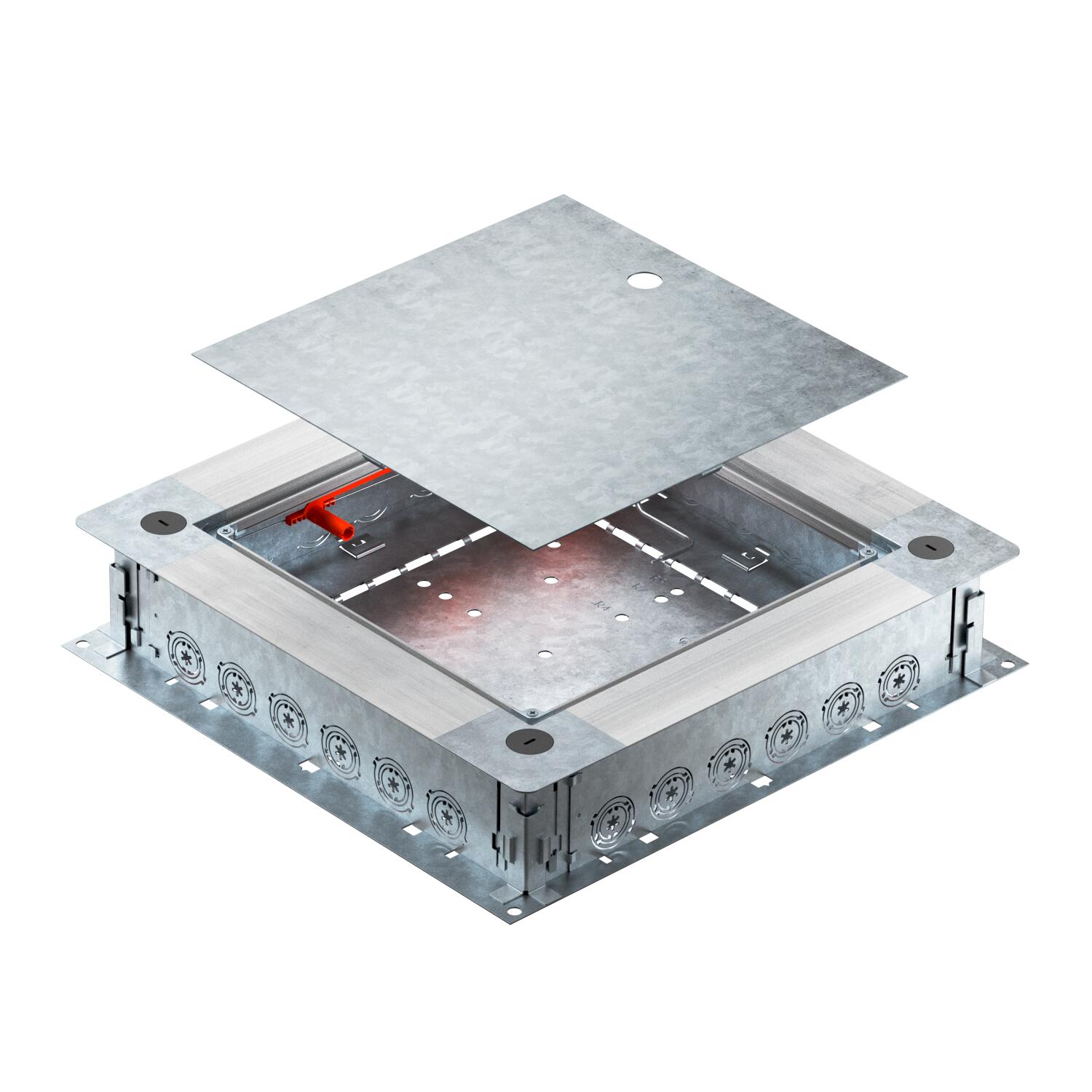

Drag- och avgreningsdosa UZD250-4 R
Art.nr. 7410026 | EAN 4012197375416
- Produktbeskrivning
-
ProduktbeskrivningDrag- och avgreningsdosa för golvövertäckta installationskanaler med sidoväggar av stålplåt. För installation av inbyggnadskomponenter i monteringslocket (beställs separat). Kan nivelleras steglöst med snabbnivellering till undergolvshöjd 80–160 mm. Undergolvet kan utjämnas mot avdragskanten. Med möjlighet till bullerteknisk isolering efter undergolvsläggning och med systemtillbehör som även kan användas för tung last. Kablar och ledningar förs in via rörinföringar.
-
- Teknisk data
-
Teknisk data

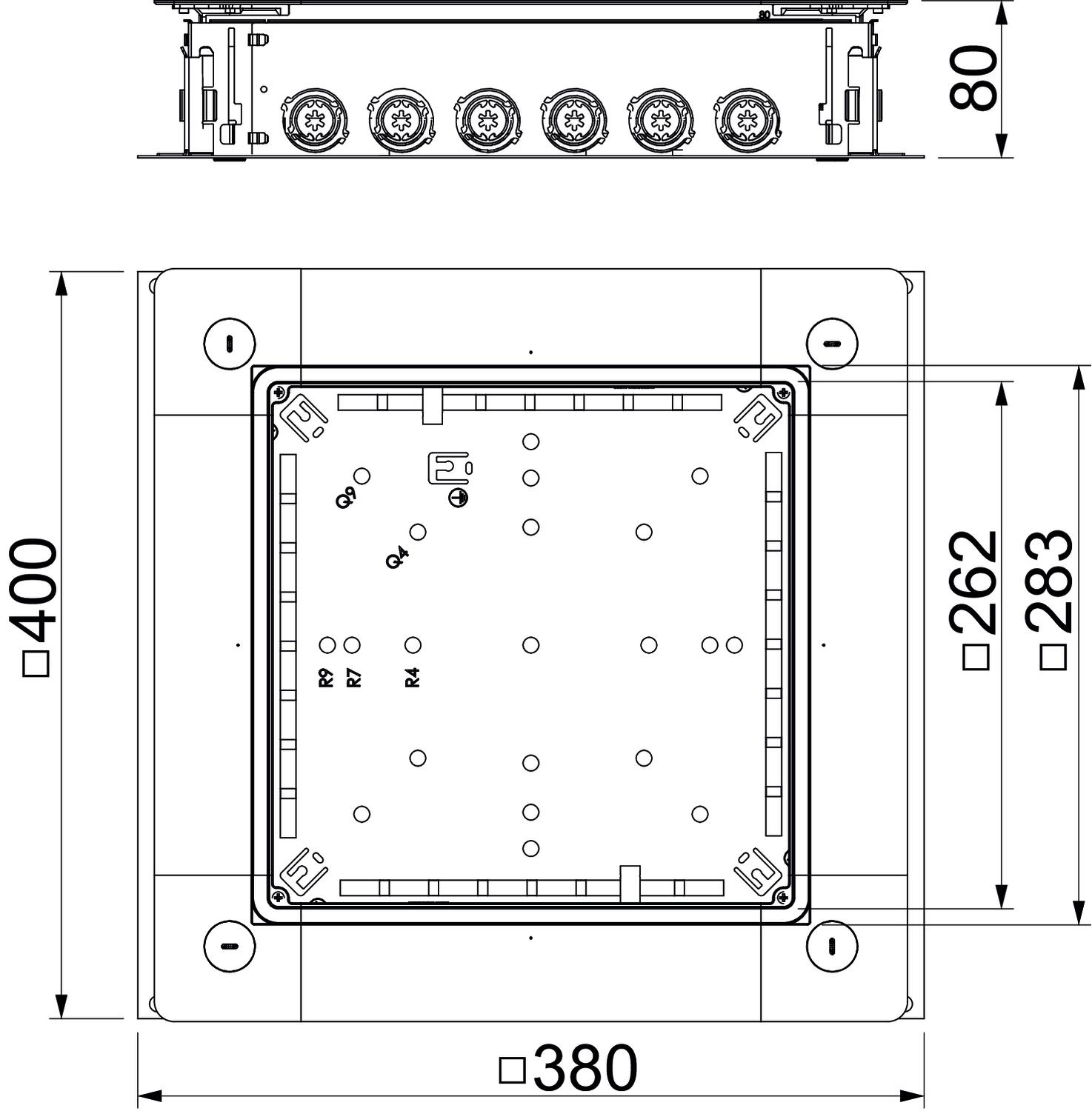

Antal inbyggningsbara enheter 1 Avsedd för golvkanal nej Bottenplatta ja Dimension 400x380x80 för röranslutning ja Frånkopplingsbar ja Höjdjusteringsintervall max. 160 mm Höjdjusteringsintervall min. 80 mm Lämplig för försänkt golvkanal nej Lämplig för kanal i golvplanet, sluten nej Lockmodell universal Massagolvhöjd max. 160 mm Massagolvhöjd min. 80 mm Material Stål Mått a 262 mm Mått A 380 mm Mått B 400 mm Mått b 283 mm Minimihöjd på underlagsgolvet 80 Möjlighet till insättning av tätning ja Monteringsöppning för golvtank nej Monteringsöppning för monteringsenhet kvadratisk Nominell dimension 250 mm Skyddsklass (IP) i använt skick IP20 Yta sendzimirförzinkad - Alla typer
-
Alla typer
-
Systemtillbehör
Produkter Typ E-Nr. Art.nr. Mängd Minsta förpackning

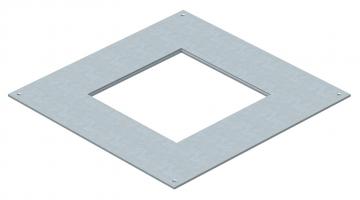

Monteringslock 250 storlek 4
DUG 250-3 4 ----- 7400459 1 Styck

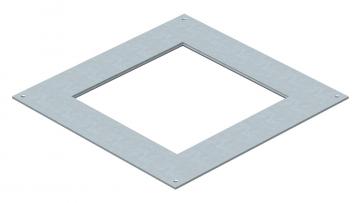

Monteringslock 250 för monteringsenheter storlek 9
DUG 250-3 9 ----- 7400467 1 Styck

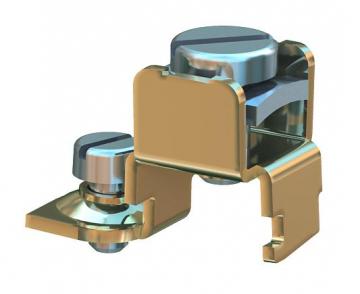

Skyddsledarvinkel
8AWR 1175751 6288704 10 Styck - Ladda ner
-
