Drag- och avgreningsdosa UZD350-4 R 80 | 160 | | | universal | kvadratisk | 350 |

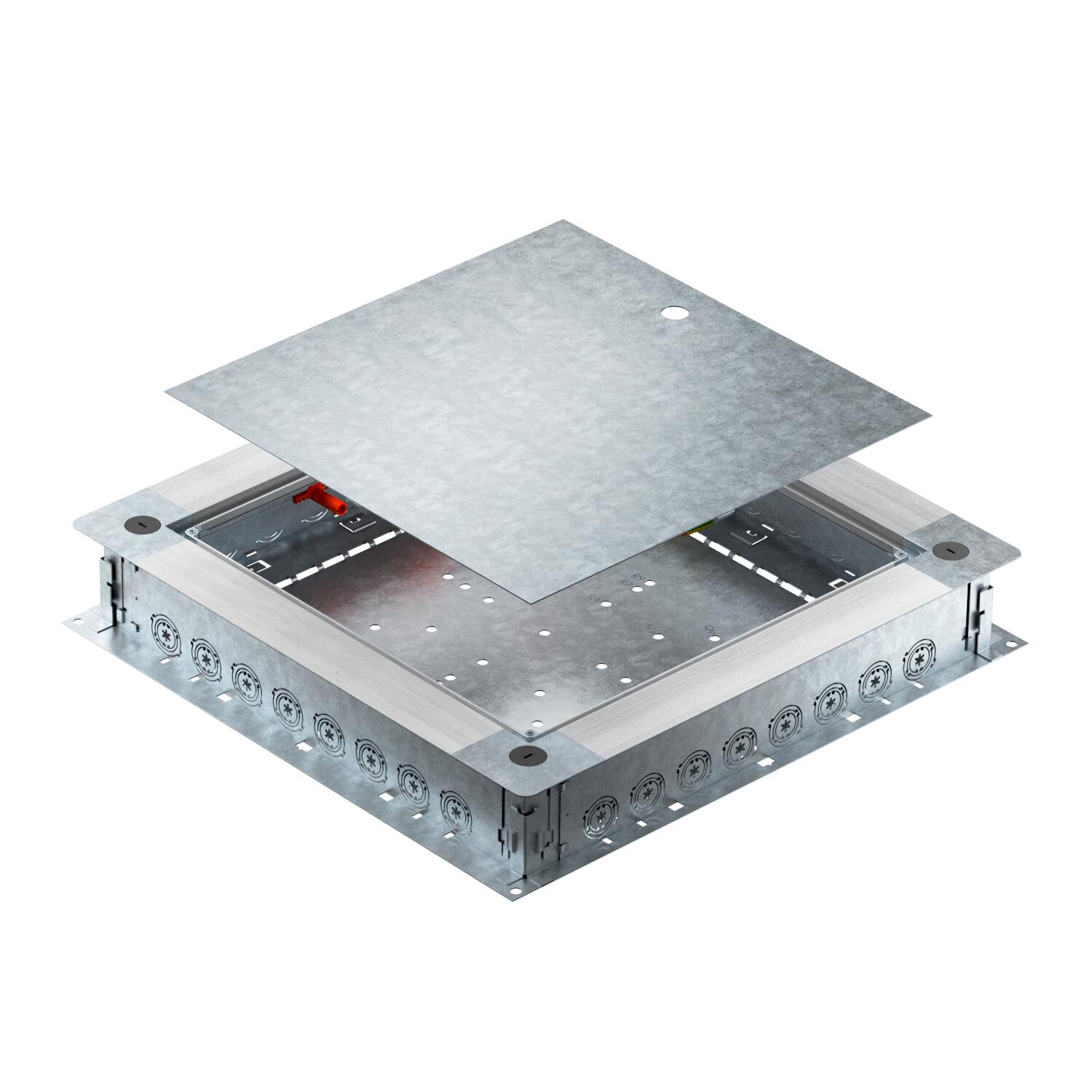

Drag- och avgreningsdosa UZD350-4 R

Art.nr. 7410025 | EAN 4012197375386

Art.nr. / Typ

Massagolvhöjd min.	80 mm

Massagolvhöjd max.	160 mm

Kanalhöjd min.

Kanalhöjd max.

Lockmodell	universal

Monteringsöppning för monteringsenhet	kvadratisk

Nominell dimension

Produktbeskrivning

Produktbeskrivning

Drag- och avgreningsdosa för golvövertäckta installationskanaler med sidoväggar av stålplåt. För installation av inbyggnadskomponenter i monteringslocket (beställs separat). Kan nivelleras steglöst med snabbnivellering till undergolvshöjd 80–160 mm. Undergolvet kan utjämnas mot avdragskanten. Med möjlighet till bullerteknisk isolering efter undergolvsläggning och med systemtillbehör som även kan användas för tung last. Kablar och ledningar förs in via rörinföringar.

Teknisk data

Teknisk data

Antal inbyggningsbara enheter	1
Avsedd för golvkanal	nej
Bottenplatta	ja
Dimension	500x480x80
för röranslutning	ja
Frånkopplingsbar	ja
Höjdjusteringsintervall max.	160 mm
Höjdjusteringsintervall min.	80 mm
Lämplig för försänkt golvkanal	nej
Lämplig för kanal i golvplanet, sluten	nej
Lockmodell	universal
Massagolvhöjd max.	160 mm
Massagolvhöjd min.	80 mm

Material	Stål

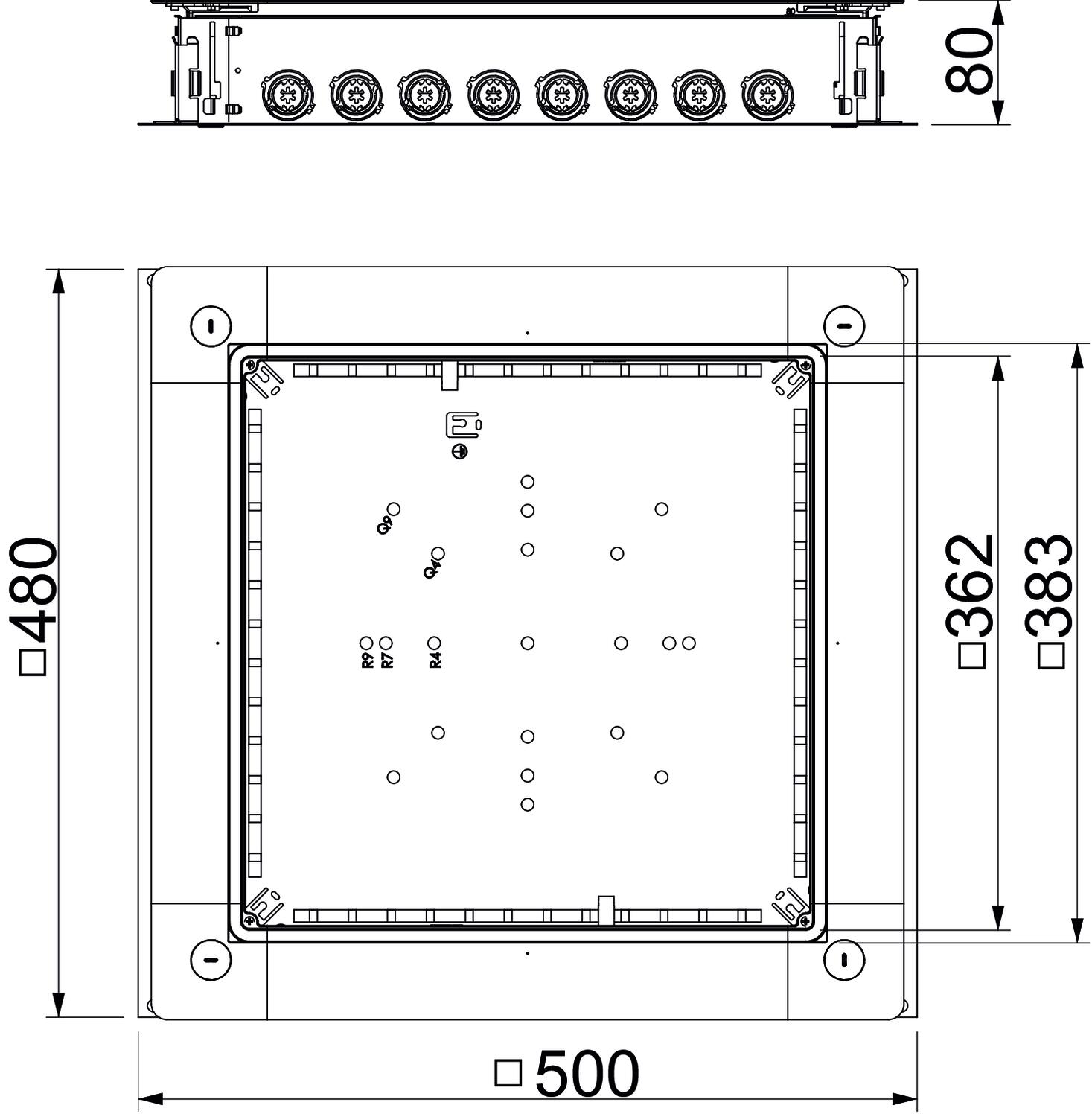

Mått a	362 mm
Mått A	480 mm
Mått b	383 mm
Mått B	500 mm
Minimihöjd på underlagsgolvet	80
Möjlighet till insättning av tätning	ja
Monteringsöppning för golvtank	nej
Monteringsöppning för monteringsenhet	kvadratisk
Nominell dimension	350 mm
Skyddsklass (IP) i använt skick	IP20
Yta	sendzimirförzinkad

Alla typer

Alla typer

Typ	Massagolvhöjd min.	Massagolvhöjd max.	Kanalhöjd min.	Kanalhöjd max.	Lockmodell	Monteringsöppning för monteringsenhet	Nominell dimension	Art.nr.	Mängd	Minsta förpackning
UZD250-4	80 mm	160 mm	28 mm	58 mm	universal	kvadratisk	250 mm	7410022	Styck	1 Styck
UZD350-4	80 mm	160 mm	28 mm	58 mm	universal	kvadratisk	350 mm	7410023	Styck	1 Styck
UZD350-4 R	80 mm	160 mm	-	-	universal	kvadratisk	350 mm	7410025	Styck	1 Styck
UZD250-4 R	80 mm	160 mm	-	-	universal	kvadratisk	250 mm	7410026	Styck	1 Styck

Tillbehör

Systemtillbehör

Produkter	Typ	E-Nr.	Art.nr.	Mängd	Minsta förpackning
Monteringslock 350 storlek 4	DUG 350-3 4	-----	7400505	Styck	1 Styck
Monteringslock 350 storlek 9	DUG 350-3 9	-----	7400513	Styck	1 Styck
Monteringslock 350 storlek R7	DUG 350-3 R7	-----	7400533	Styck	1 Styck
Monteringslock 350 storlek R9	DUG 350-3 R9	-----	7400549	Styck	1 Styck
Skyddsledarvinkel	8AWR	1175751	6288704	Styck	10 Styck
