Generatorkopplingslåda typ 1+2 för 2 strings IP67

Generatorkopplingslåda typ 1+2 för 2 strings

Art.nr. 5088430 | EAN 4012197365141 | E-Nr. 5271876

Art.nr. / Typ	5088430 / PVG-BC 900K 200

Kapslingsklasser	IP67

Produktbeskrivning

Produktbeskrivning

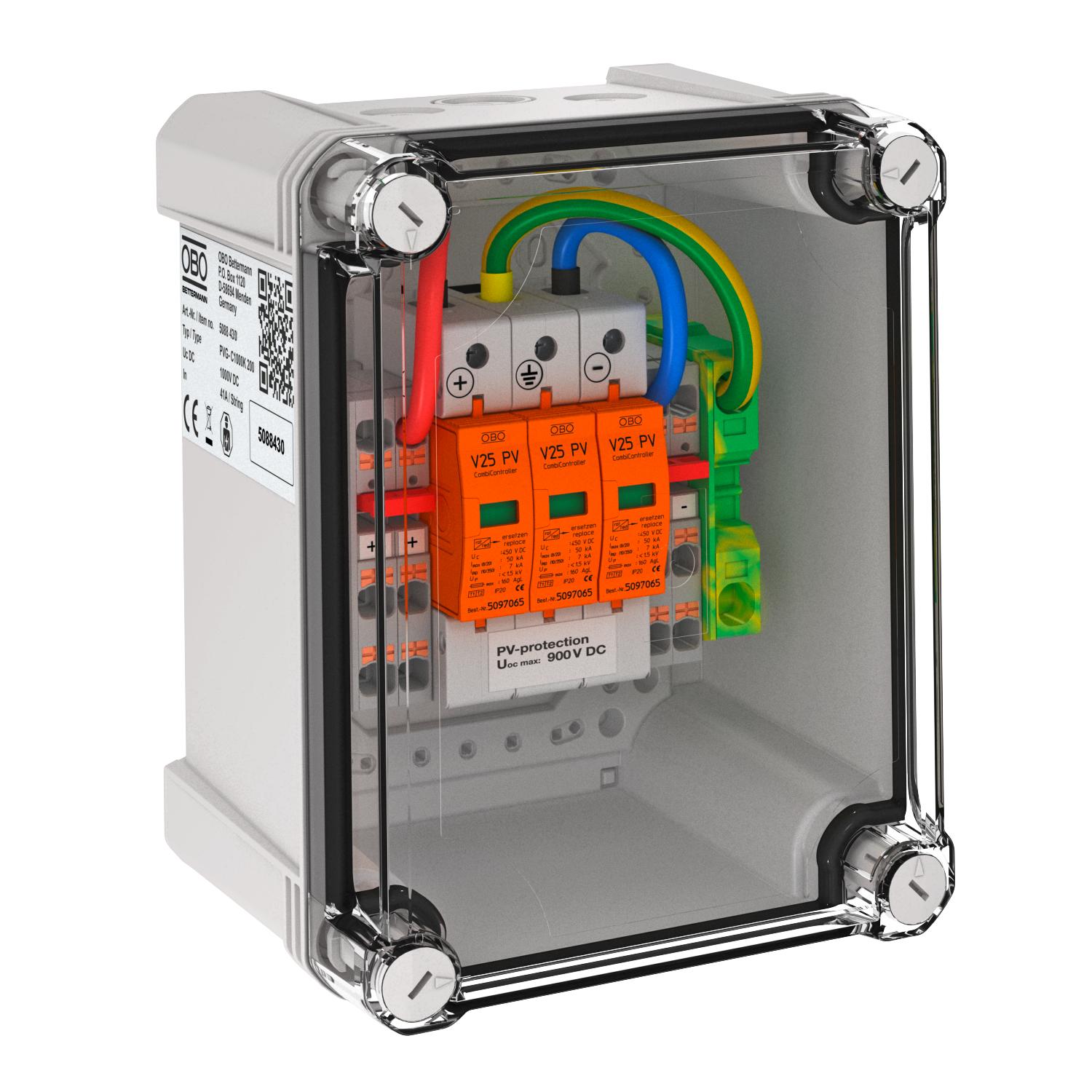

PV box (PV kapsling) typ 1+2 för solcellsanläggningar för att ansluta 2 strängar. För likströmsskydd av växelriktaren.

Varistoravledare, jackbar, med frånskiljare i felbeständig Y-krets enligt VDE 0100-712 (50539-12)
• låg DC-skyddsnivå: < 3,0 kV (Uoc max = 900 V DC)
• 1 skydd, 5 skruvlösa plintar upp till 6 mm², max 41 A DC per anslutning
• Polykarbonatkapsling (IP67), UV-tåligt för utomhusbruk, inklusive förskruvning och tryckutjämningsventil.

Om det finns risk för kondensbildning på grund av vind, is, temperatur eller sol kan ytterligare åtgärder behövas!

Teknisk data

Anslutningsmöjligheter

Anschlussart Generatoranschlusskasten	Push-in terminal
Antal ingångar	3
Antal ledningsinförningar	8
Antal strängingångar	2
Bestyckad med lastfrånskiljare	nej
Blixtstötström (10/350 µs)	7 kA

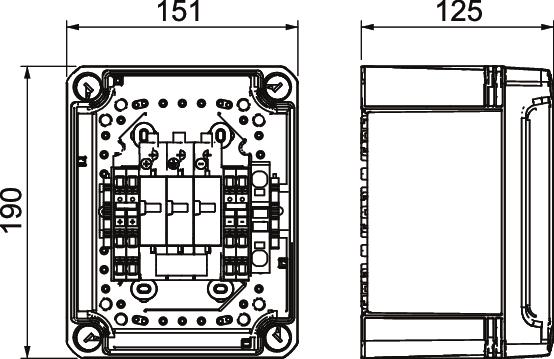

Bredd	150 mm
CO₂-avtryck (GWP) från vagga till grind	4,3278 kg CO₂e / 1 Styck
Dimension	900V DC
Djup	125 mm
Driftstemperatur max.	60 °C
Driftstemperatur min.	-25 °C
Entries per MPPT	3
Exits per MPPT	2
Färg	ljusgrå; RAL 7035
Fjärrsignal	nej
Höjd	190 mm
Kapslingsklasser	IP67
Kapslingsmaterial	PC
Ledartvärsnitt, fast (en-/flertrådig) max.	10 mm²
Ledartvärsnitt, fast (en-/flertrådig) max.	8 AWG
Ledartvärsnitt, fast (en-/flertrådig) min.	0,5 mm²
Ledartvärsnitt, fast (en-/flertrådig) min.	21 AWG
Ledartvärsnitt, flexibelt (fintrådig) max.	6 mm²
Ledartvärsnitt, flexibelt (fintrådig) max.	10 AWG
Ledartvärsnitt, flexibelt (fintrådig) min.	21 AWG
Ledartvärsnitt, flexibelt (fintrådig) min.	0,5 mm²
Ledningsslag för överspänningsskyddsenheter	Energiledning DC (PV)
LPZ	0→2

Max avledningsstötström (8/20 µs)	50 kA
max. Ingångsspänning DC	900 V
max. Ingångsström per sträng	41 A
Max. kontinuerlig spänning DC	900 V
max. Utgångsström	41 A
Monteringstyp	förmonterad i kapslingen
Nättyp	DC
Nätverkskonfiguration DC	ja
Nätverkskonfiguration IT	nej
Nätverkskonfiguration TN	nej
Nätverkskonfiguration TN-C	nej
Nätverkskonfiguration TN-C-S	nej
Nätverkskonfiguration TN-S	nej
Nätverkskonfiguration TT	nej
Nominell avledningsstötström (8/20 µs)	30 kA
Normkrav enligt SS-EN 61643-11	Typ 1+2
Number of MPPTs	1
Övervakningsfunktion	nej
Provningsklass typ 1	ja
Provningsklass Typ 2	ja
Provningsklass Typ 3	nej
Reaktionstid	<25 ns
Signalering på enheten	optisk
Skyddsklass IK-kod	IK08
SPD enligt SS-EN 61643-1	klass II
Temperaturanvändningsområde max.	65 °C
Temperaturanvändningsområde min.	-25 °C
Typ av införning	Förskruvning
Utförande	För 1 MPPT och med skruvlösa plintar
