Generatorkopplingslåda typ 1+2 för 2 x 2 strings IP67

Generatorkopplingslåda typ 1+2 för 2 x 2 strings

Art.nr. 5088440 | EAN 4012197364984 | E-Nr. 5271877

Art.nr. / Typ	5088440 / PVG-BC 900K 220

Kapslingsklasser	IP67

Produktbeskrivning

Produktbeskrivning

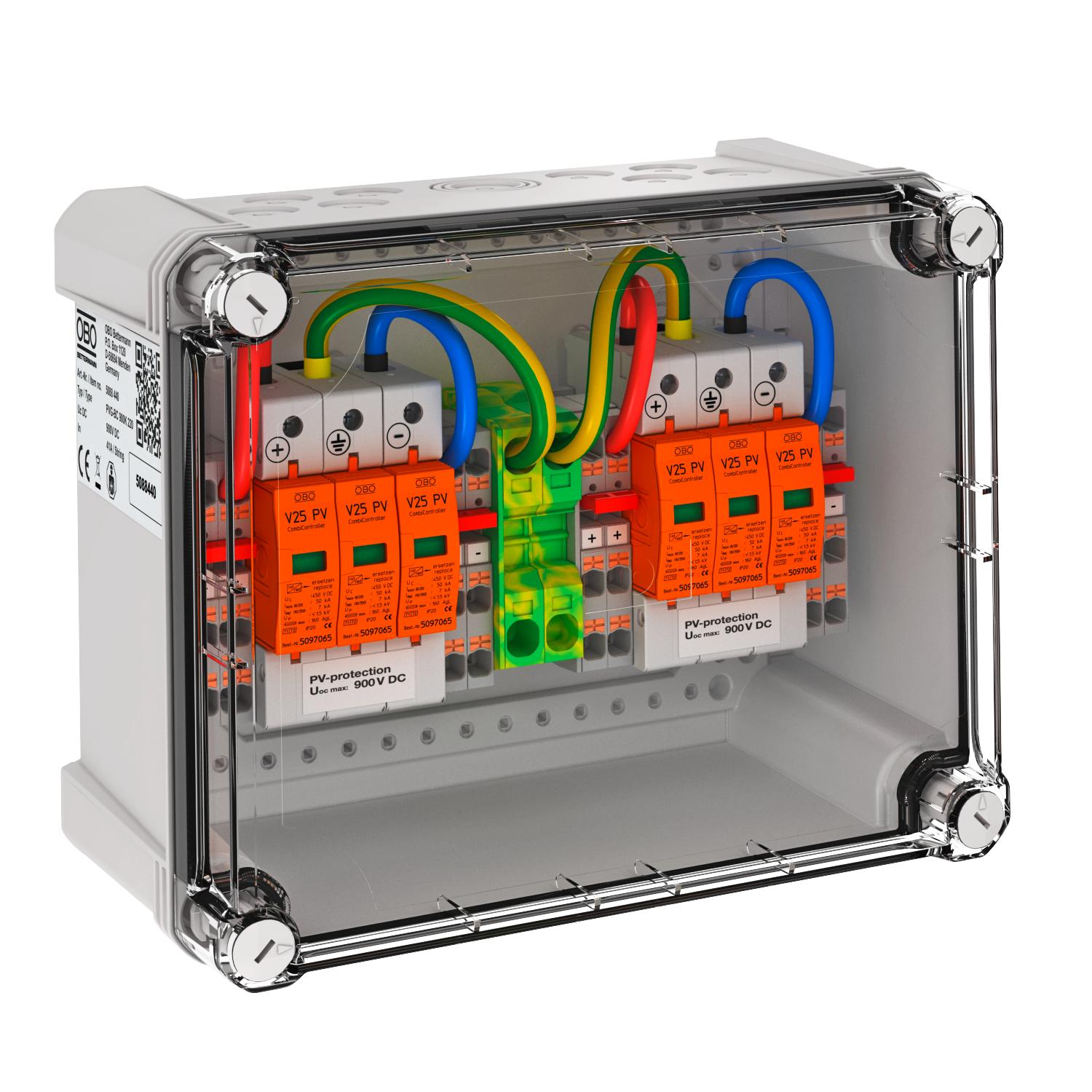

PV box (PV kapsling) typ 1+2 för solcellsanläggningar för att ansluta 2 x 2 strängar. För likströmsskydd av växelriktaren.

Varistoravledare, jackbar, med frånskiljare i felbeständig Y-krets enligt VDE 0100-712 (50539-12)
• låg DC-skyddsnivå: < 3,0 kV (Uoc max = 900 V DC)
• 2 skydd, 5 skruvlösa plintar upp till 6 mm², max 41 A DC per anslutning
• Polykarbonatkapsling (IP67), UV-tåligt för utomhusbruk, inklusive förskruvning och tryckutjämningsventil.

Om det finns risk för kondensbildning på grund av vind, is, temperatur eller sol kan ytterligare åtgärder behövas!

Teknisk data

Anslutningsmöjligheter

Anschlussart Generatoranschlusskasten	Push-in terminal
Antal ingångar	2
Antal ledningsinförningar	16
Antal strängingångar	2
Bestyckad med lastfrånskiljare	nej
Blixtstötström (10/350 µs)	7 kA
Bredd	240 mm
CO₂-avtryck (GWP) från vagga till grind	5,8928 kg CO₂e / 1 Styck
Dimension	900V DC
Djup	125 mm
Driftstemperatur max.	60 °C
Driftstemperatur min.	-25 °C
Entries per MPPT	3
Exits per MPPT	2
Färg	ljusgrå; RAL 7035
Höjd	191 mm
Kapslingsklasser	IP67
Kapslingsmaterial	PC
Ledartvärsnitt, fast (en-/flertrådig) max.	10 mm²
Ledartvärsnitt, fast (en-/flertrådig) max.	8 AWG
Ledartvärsnitt, fast (en-/flertrådig) min.	21 AWG
Ledartvärsnitt, fast (en-/flertrådig) min.	0,5 mm²
Ledartvärsnitt, flexibelt (fintrådig) max.	6 mm²
Ledartvärsnitt, flexibelt (fintrådig) max.	10 AWG
Ledartvärsnitt, flexibelt (fintrådig) min.	0,5 mm²
Ledartvärsnitt, flexibelt (fintrådig) min.	21 AWG

Ledningsslag för överspänningsskyddsenheter	Energiledning DC (PV)
LPZ	0→2
Max avledningsstötström (8/20 µs)	50 kA
max. Ingångsspänning DC	900 V
max. Ingångsström per sträng	41 A
Max. kontinuerlig spänning DC	900 V
max. Utgångsström	41 A
Monteringstyp	förmonterad i kapslingen
Nättyp	DC
Nätverkskonfiguration DC	ja
Nominell avledningsstötström (8/20 µs)	30 kA
Normkrav enligt SS-EN 61643-11	Typ 1+2
Number of MPPTs	2
Övervakningsfunktion	nej
Provningsklass typ 1	ja
Provningsklass Typ 2	ja
Provningsklass Typ 3	nej
Reaktionstid	<25 ns
Signalering på enheten	optisk
Skyddsklass IK-kod	IK08
SPD enligt SS-EN 61643-1	klass II
Temperaturanvändningsområde max.	65 °C
Temperaturanvändningsområde min.	-25 °C
Typ av införning	Förskruvning
Utförande	För 2 MPPT och med skruvlösa plintar
