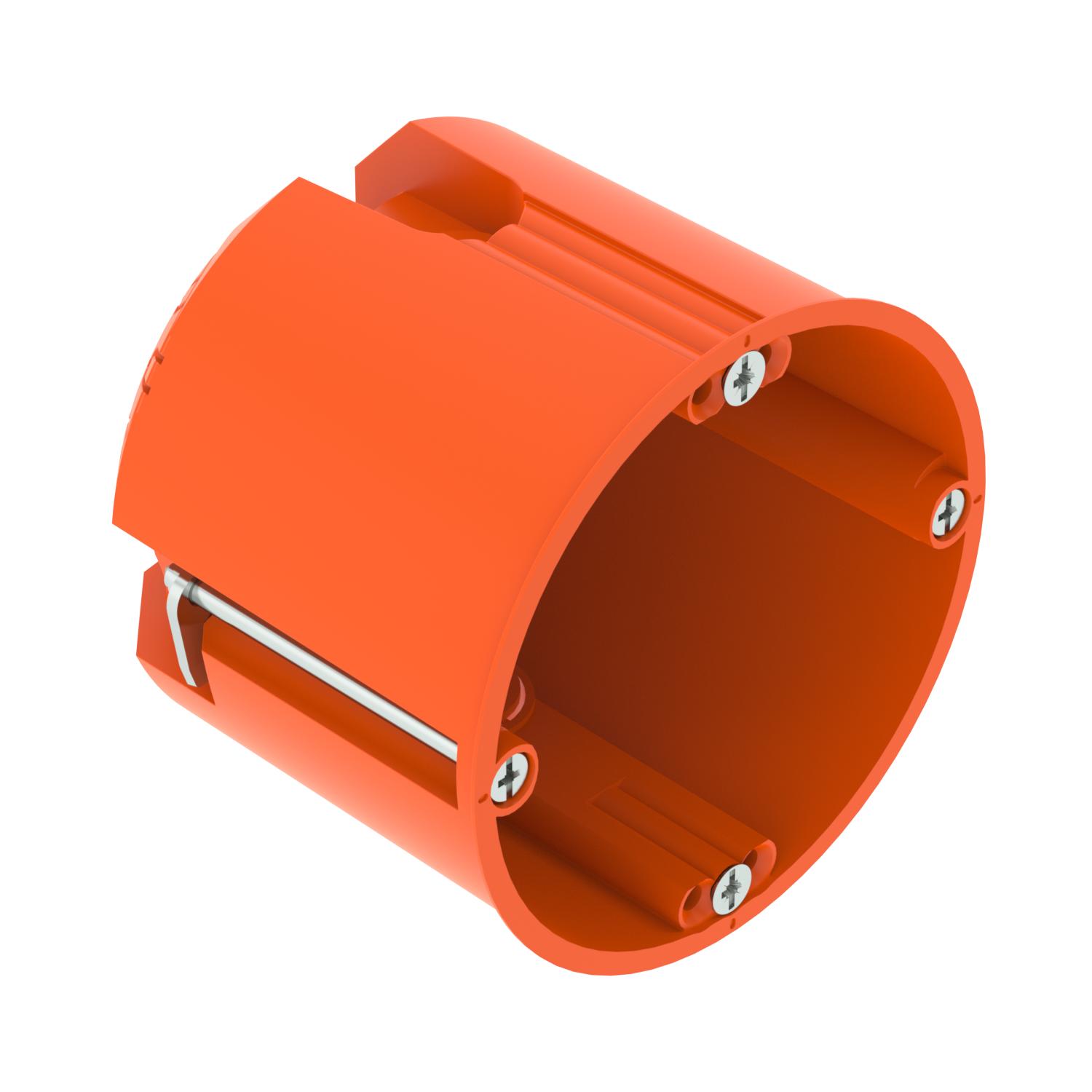

HW apparat-/anslutningsdosa 61 för reglade väggar
Art.nr. 2003804 | EAN 4012196687084 | E-Nr. 1420757
- Produktbeskrivning
-
ProduktbeskrivningElektronikdosa för reglade väggar med installationsdjup minst 61 mm och skivtjocklek 5–40 mm.
• 2x3 skruvkupoler
• Apparatskruvar, klämlaskar
• 2 kombirörinföringar Ø 20 och 25 mm
• 4 införingar för NYM-ledningar 3 x 1,5 mm
• 2 införingar för NYM-ledningar 3 x 2,5 mm² eller 5 x 1,5 mm²
• 2 införingar för NYM-ledningar 5 x 2,5 mm² eller 7 x 1,5 mm²
• Kan anslutas till fler dosor via anslutningsstos ZH 11-V
Leveranstillbehör: 10 x anslutningsstos typ ZH 11-V
Godkänd enligt DIN EN 60670-1, DIN EN 60670-22 och DIN 49073-1.
-
- Teknisk data
-
Teknisk data

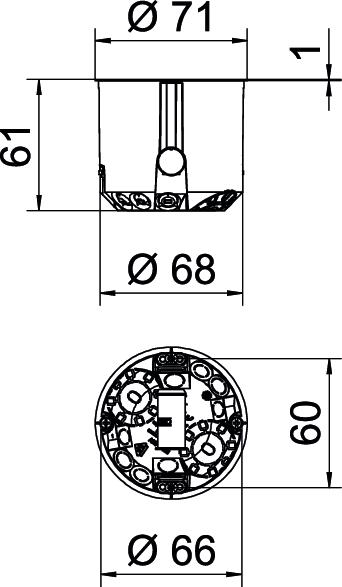

Antal användningar 1 Antal införningar 10 Brandsäkert enligt VDE 0471/IEC 60695-2-11, kontrolltemperatur 850°C CO₂-avtryck (GWP) från vagga till grind 0,1038 kg CO₂e / 1 Styck Delar Förbindningsstöd Diameter 68 mm Dimension Ø68mm, H61mm Färg orange fastsättning av enheterna Skruvar för rördiameter 20/25 mm Form rund Fräshålsdiameter 68 mm Halogenfri ja Höjd 61 mm Kapslingsklasser IP30 ledningsinföringar 3 x 1,5 mm² 4 ledningsinföringar 3 x 2,5 mm²/5 x 1,5 mm² 2 ledningsinföringar 5 x 2,5 mm²/7 x 1,5 mm² 2 ledningsinföringar för klenspänning 2 Lock utan Lockfästen Skruvar Lufttät nej Material Polypropen Mätspänning 400 V Med skruvar ja Nominellt tvärsnitt max. 2,5 mm² Nominellt tvärsnitt min. 1,5 mm² Passar för plattjocklek max. 40 mm Passar för plattjocklek min. 5 mm Slagtålig ja Typ av dosgenomföring Brytöppning Typ av införing NYM-ledningar, dataledningar och flexirör - Alla typer
- Ladda ner
-
Datablad HG 61 / 2003804 , 0.19MB , pdfEU-försäkran om överensstämmelse HG 61 / 2003804 , 0.12MB , pdfREACH försäkran om överensstämmelse HG 61 / 2003804 , 0.12MB , pdfRoHS försäkran om överensstämmelse HG 61 / 2003804 , 0.12MB , pdfGodkännande VDE-godkännande HG 61 , 0.34MB , pdfMontage anvisningar Montageanvisning för infällda HW-dosor , 8.26MB , pdf
