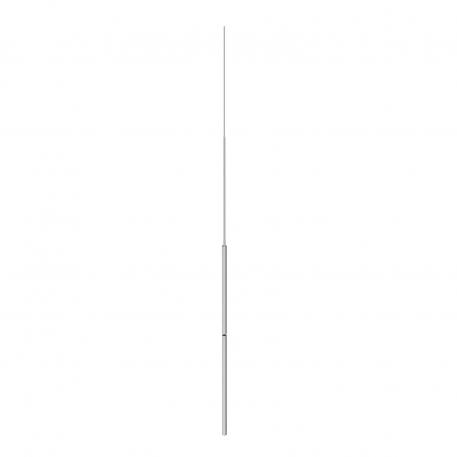

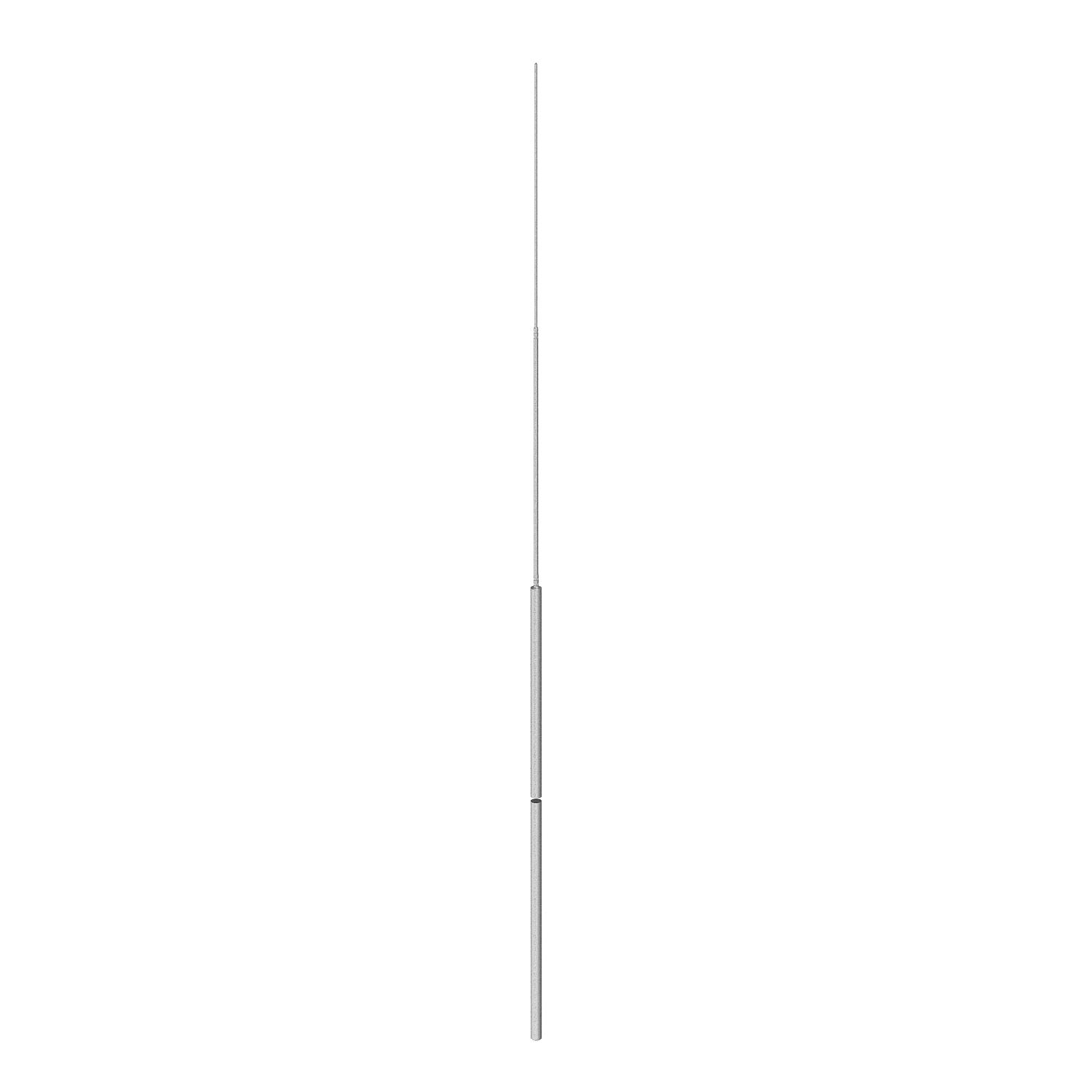

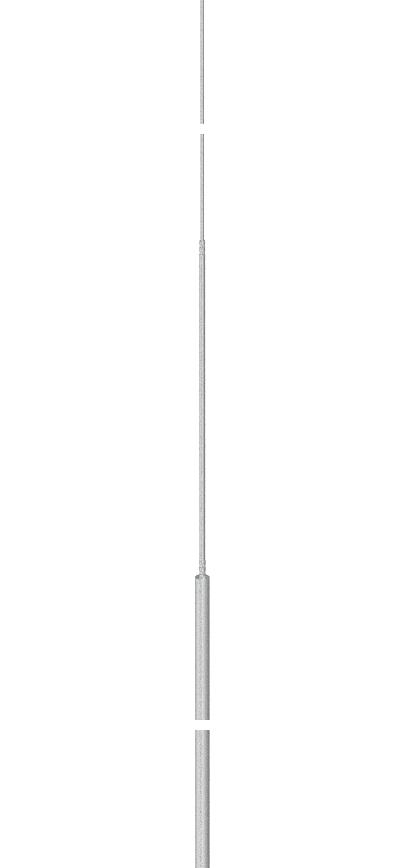

isFang-uppfångare

Art.nr. / Typ

Längd

Nominell storlek Ø	40/ 16/ 10 mm

Produktbeskrivning

Produktbeskrivning

• avsett för vindlaster enligt eurokod 1: SS EN 1991-1-4
• avsmalnande uppfångare
• passar till 40 mm isFang-trebensstativ och isFang-balksystem

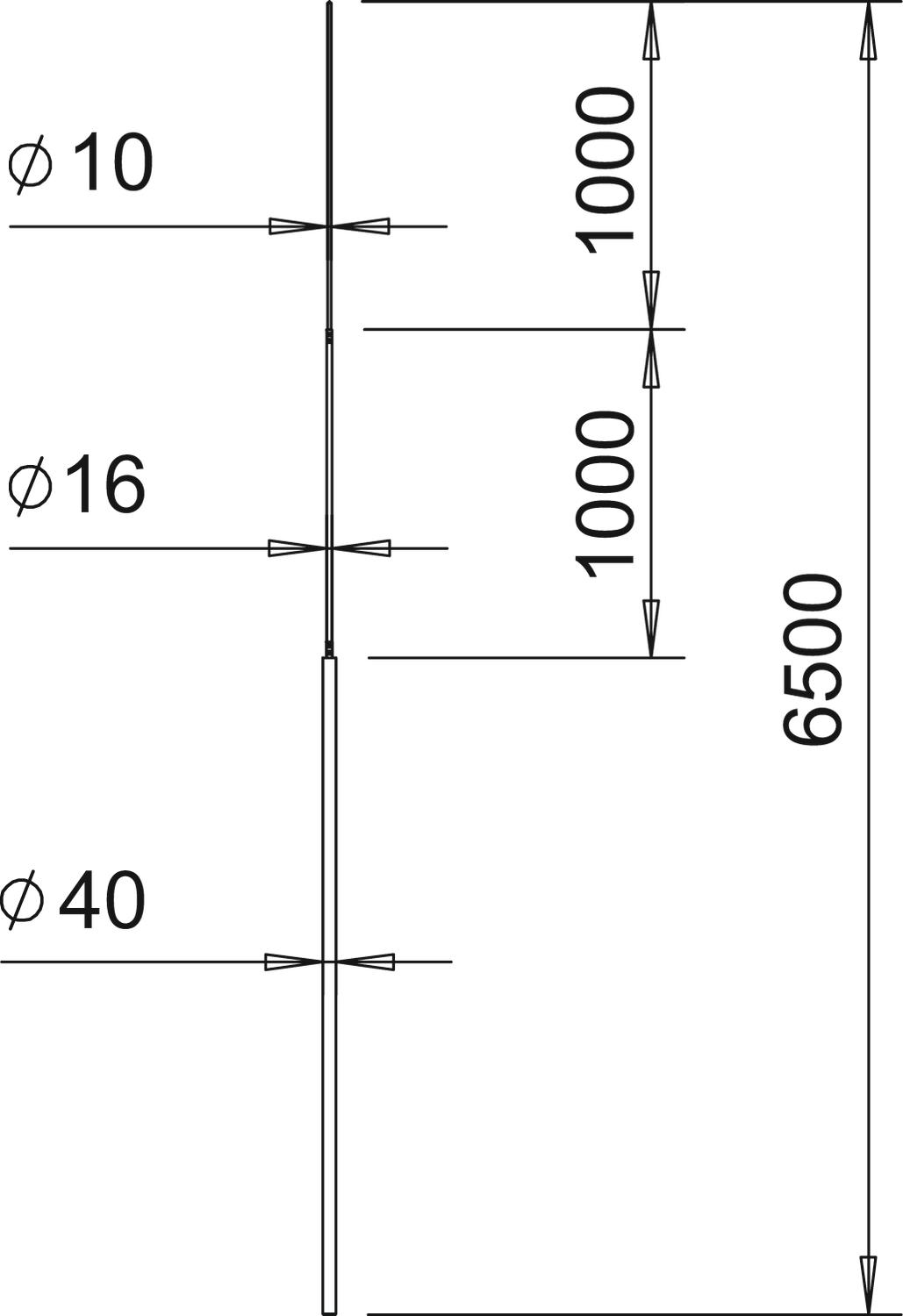

Teknisk data

Dimension	6500mm
Högspänningståligt isolerat utförande	nej
Längd	6500 mm
Material	Aluminium
Mått B	4500 mm

Alla typer

Alla typer

Typ	Längd	Nominell storlek Ø	E-Nr.	Art.nr.	Mängd	Minsta förpackning
101 3B-4000	4000 mm	40/ 16/ 10 mm	0681567	5402864	Styck	1 Styck
101 3B-4500	4500 mm	40/ 16/ 10 mm	0681568	5402866	Styck	1 Styck
101 3B-5000	5000 mm	40/ 16/ 10 mm	0681569	5402868	Styck	1 Styck
101 3B-5500	5500 mm	40/ 16/ 10 mm	0681570	5402870	Styck	1 Styck
101 3B-6000	6000 mm	40/ 16/ 10 mm	0681571	5402872	Styck	1 Styck
101 3B-6500	6500 mm	40/ 16/ 10 mm	0681572	5402874	Styck	1 Styck
101 3B-7000	7000 mm	40/ 16/ 10 mm	0681573	5402876	Styck	1 Styck
101 3B-7500	7500 mm	40/ 16/ 10 mm	0681574	5402878	Styck	1 Styck
101 3B-8000	8000 mm	40/ 16/ 10 mm	0681575	5402880	Styck	1 Styck

Tillbehör

Systemtillbehör

Produkter	Typ	E-Nr.	Art.nr.	Mängd	Minsta förpackning
Betongsten för FangFix-system min. 16 kg	F-FIX-S16	0681323	5403227	Styck	1 Styck
Bas för FangFix-sten 16 kg för installation av trebensstativ isFang	F-FIX-B16 3B	-----	5403238	Styck	10 Styck
isFang-uppfångarstativ	isFang 3B-100 AL	-----	5408966	Styck	1 Styck
isFang-3B-fästbult	isFang 3B-G2	0681577	5408972	Styck	3 Styck
