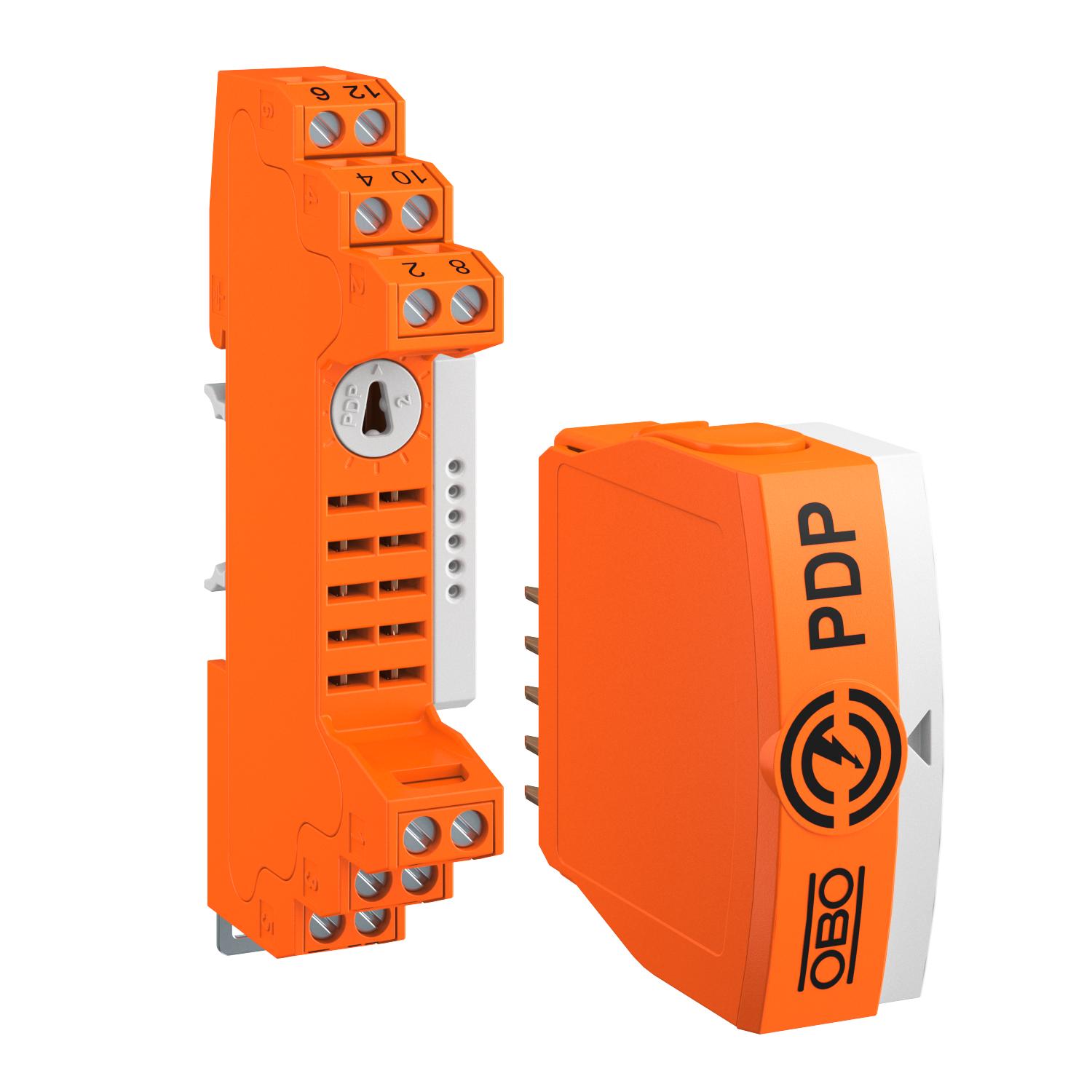

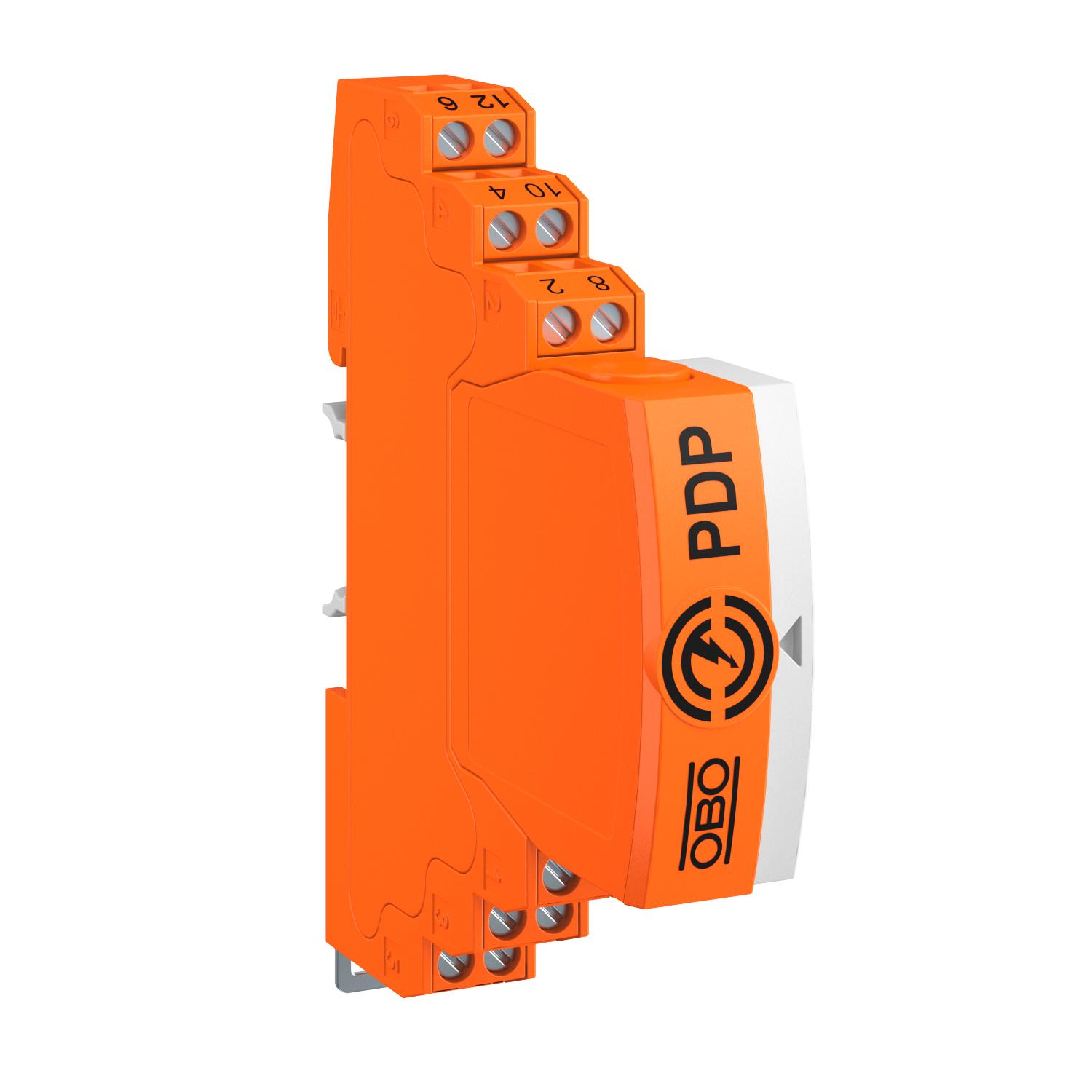

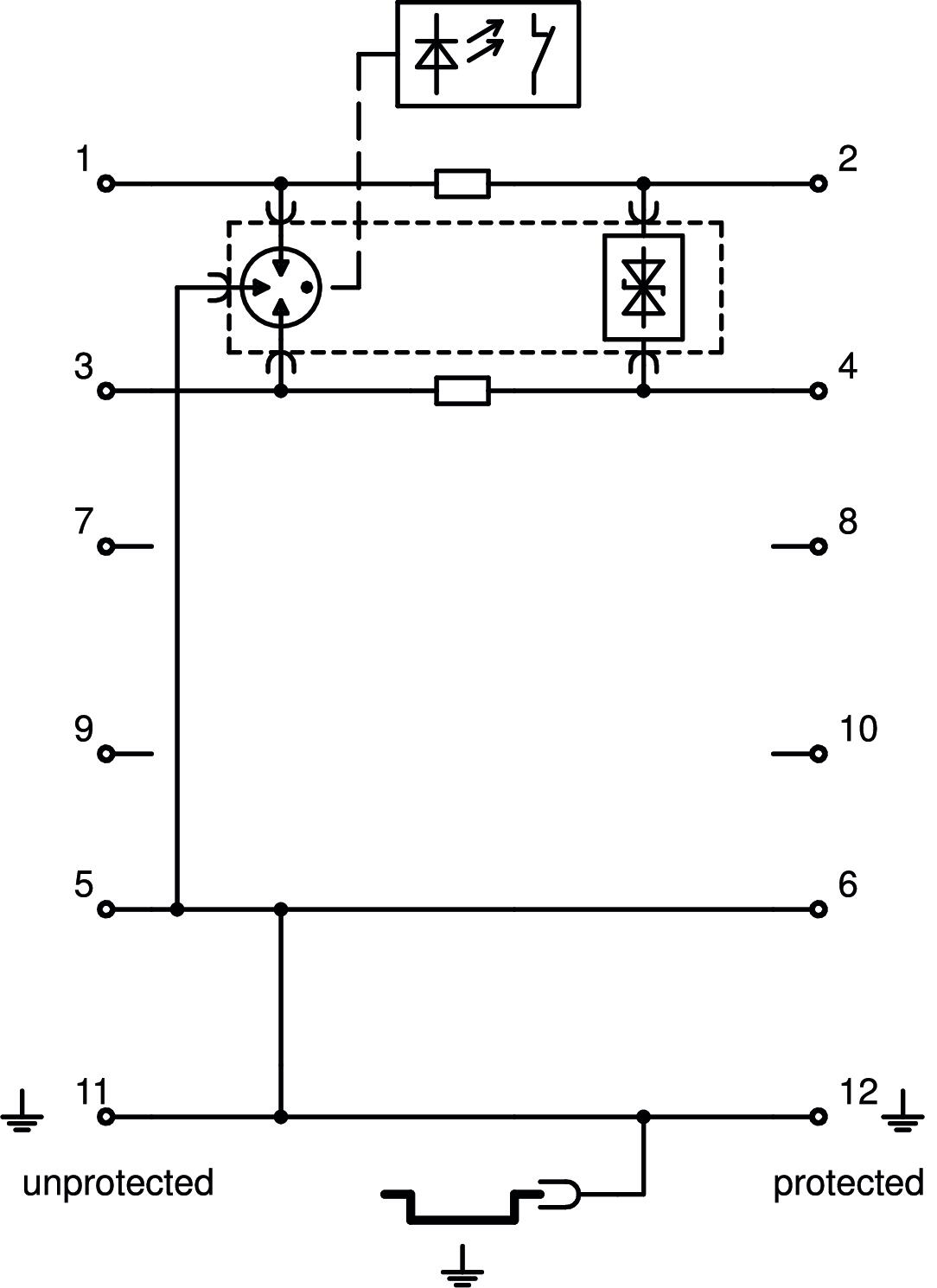

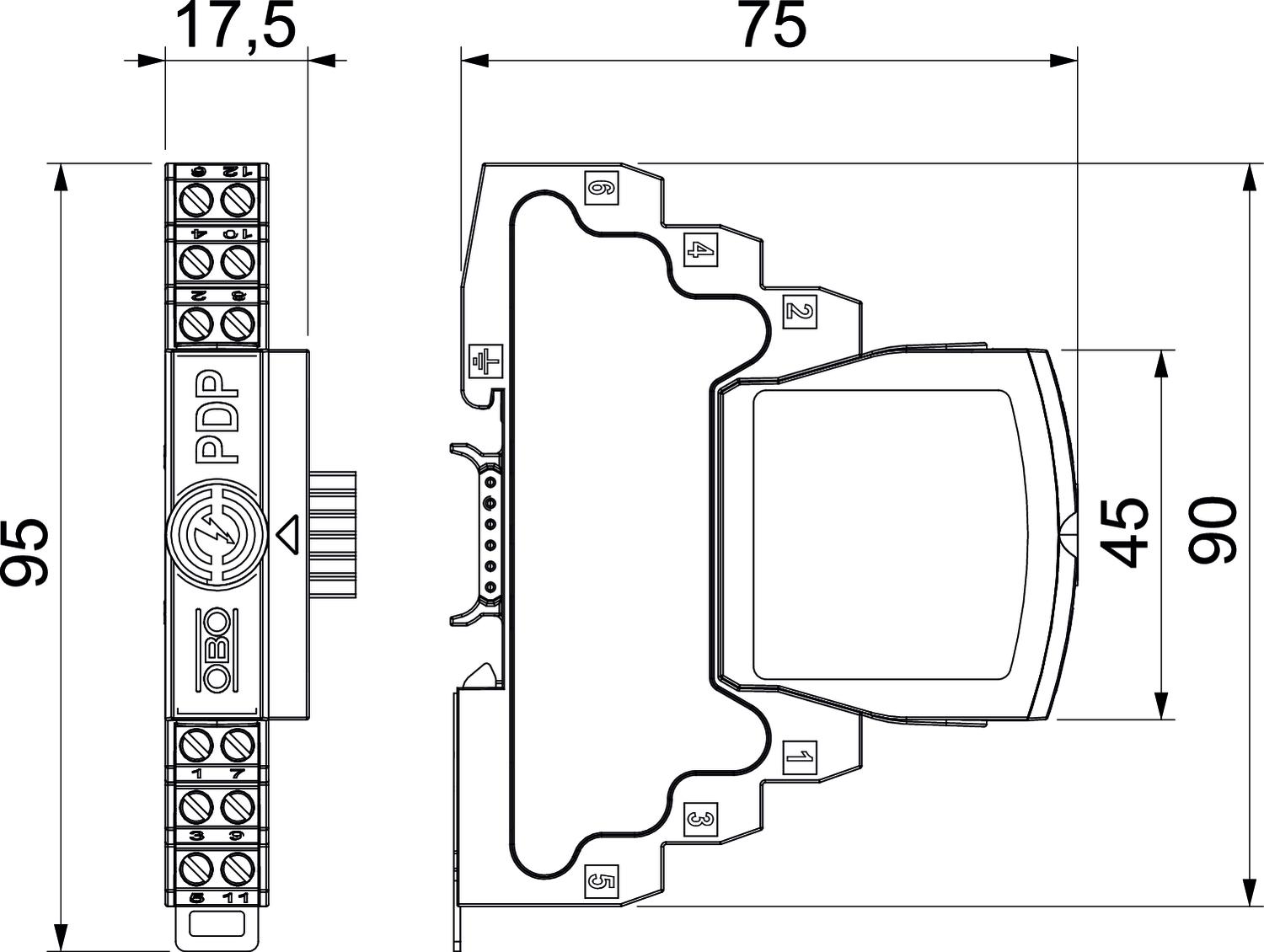

Jackbart dataledningsskydd, 2-poligt, direkt jordning, med OS, 24 V
Art.nr. 5080345 | EAN 4012196742196
- Produktbeskrivning
-
ProduktbeskrivningJackbart dataledningsskydd typ 1+2/D1+C2 för mät-, styr- och reglerteknik
• Skyddsenhet för flertrådssystem
• Direkt skärmjordning
• Frekvensområde upp till 100 MHz
• Kan jordas via DIN-skena eller anslutningsledning
• Bygghöjd endast 17,5 mm
• Hög tillgänglighet – inga signalavbrott utan skyddsmodul
• Med optisk signalering och möjlig fjärrsignalering via spänningsförsörjningen PDP-PS
Användning: Universellt åsk- och överspänningsskydd för dataöverföringsutrustning inom MSR.
-
- Teknisk data
-
Teknisk data
Anslutningstvärsnitt flertrådigt max. 2,5 mm² Anslutningstvärsnitt flertrådigt min. 0,14 mm² Anslutningstvärsnitt flexibelt max. 1,5 mm² Anslutningstvärsnitt flexibelt min. 0,14 mm² Anslutningstvärsnitt styv max. 2,5 mm² Anslutningstvärsnitt styv min. 0,14 mm² Antal poler 2 Bredd 17,5 mm Dimension 24V Gränsfrekvens 100 MHz Höjd 95 mm Impulsström 2,5 kA Infogningsdämpning (insertion loss) ≤3 dB Inkopplingssystem Klämma Jordning via: Anslutningsledning/DIN-skena Kapacitans (ledare-jord) ≤30 pF Kapacitans (ledare-ledare) ≤30 pF Kapslingsklasser IP20 Kategorie Typ 1+2 / D1+C2 Längd 75 mm längsmotstånd 1.2 ± 5% LPZ 0→2 Max. kontinuerlig spänning AC 21 V Max. kontinuerlig spänning DC 30 V Montering ingång/utgång Skruvklämmor Nominell avledningsstötström (8/20 µs) 10 kA Nominell avledningsström In enligt C2 (totalt) 20 kA Nominell belastningsström AC 0,425 A Nominell belastningsström DC 0,6 A Normkrav enligt SS-EN 61643-11 Typ 1+2 Seriemotstånd per ledare 1,2 Ω ± 5% Signalering på enheten inga Skärm anslutning ja Skärmning direkt Spänningsskyddsnivå ledare–jord 850 V Spänningsskyddsnivå ledare–ledare 150 V SPD enligt IEC 61643-21 Klass I+II / D1+C2 SPD enligt SS-EN 61643-1 klass I+II Stötströmsstyrka ledare-ledare 10 kV / 5 kA Stötströmsstyrka ledare-ledare 10 kV / 5 kA Temperaturanvändningsområde max. 80 °C Temperaturanvändningsområde min. -40 °C Testad enligt IEC 61643-21 Total avledningsstötström (10/350) 5 kA Total avledningsstötström (8/20) 20 kA Utförande 2-polig - Alla typer
-
Alla typer
- Ladda ner
-
EU-försäkran om överensstämmelse PDP-2-24-D-OS / 5080345 , 0.12MB , pdfREACH försäkran om överensstämmelse PDP-2-24-D-OS / 5080345 , 0.12MB , pdfRoHS försäkran om överensstämmelse PDP-2-24-D-OS / 5080345 , 0.13MB , pdfMontage anvisningar Plug-in data cable protection PDP-OS 24 V , 6.19MB , pdf
