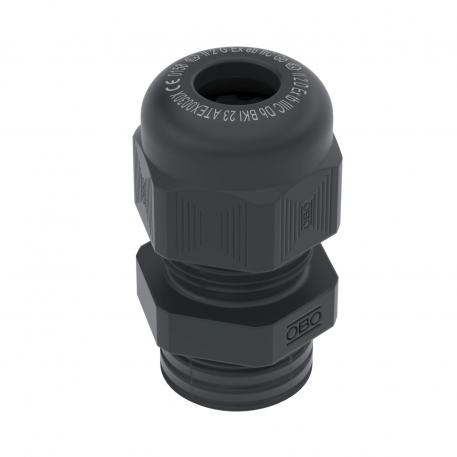

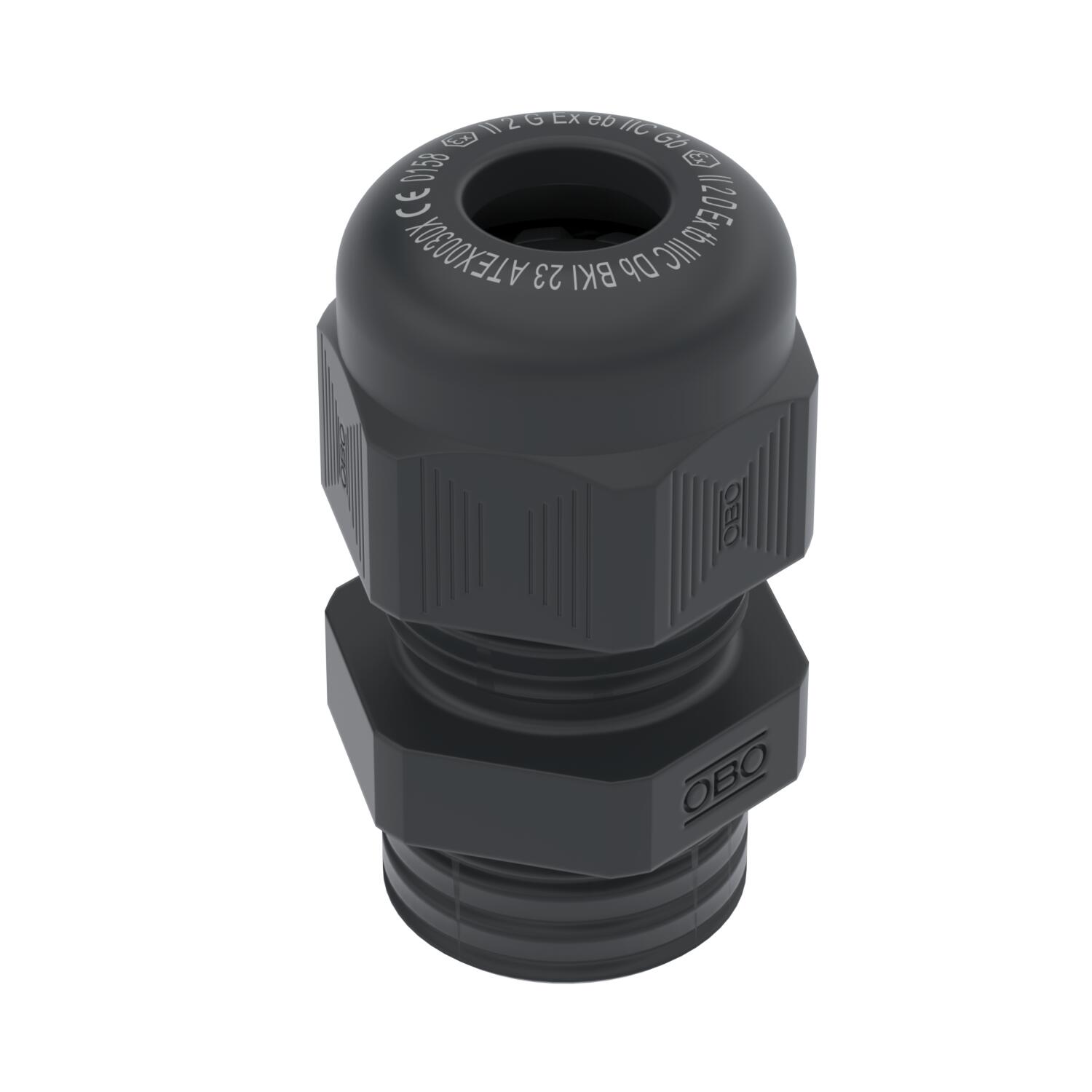

Kabelförskruvning, EX-område, metrisk gänga, svart
Art.nr. 2050315 | EAN 4012195594857
- Produktbeskrivning
-
ProduktbeskrivningKabelförskruvning med CE-godkännande för apparater och skyddssystem för särskild användning i explosionsfarliga områden. Direktiv 2014/34/EU.CE-godkännande: BKI23ATEX0030 X.
Med metrisk anslutningsgänga enligt IEC 423.
Tätningsring av kloropren-/nitrilgummi, formgjutna tätningsläppar, därför krävs ingen tätningsring för anslutningsgänga.
Skyddsklass IP 68 vid 3 bar.
-
- Teknisk data
-
Teknisk data

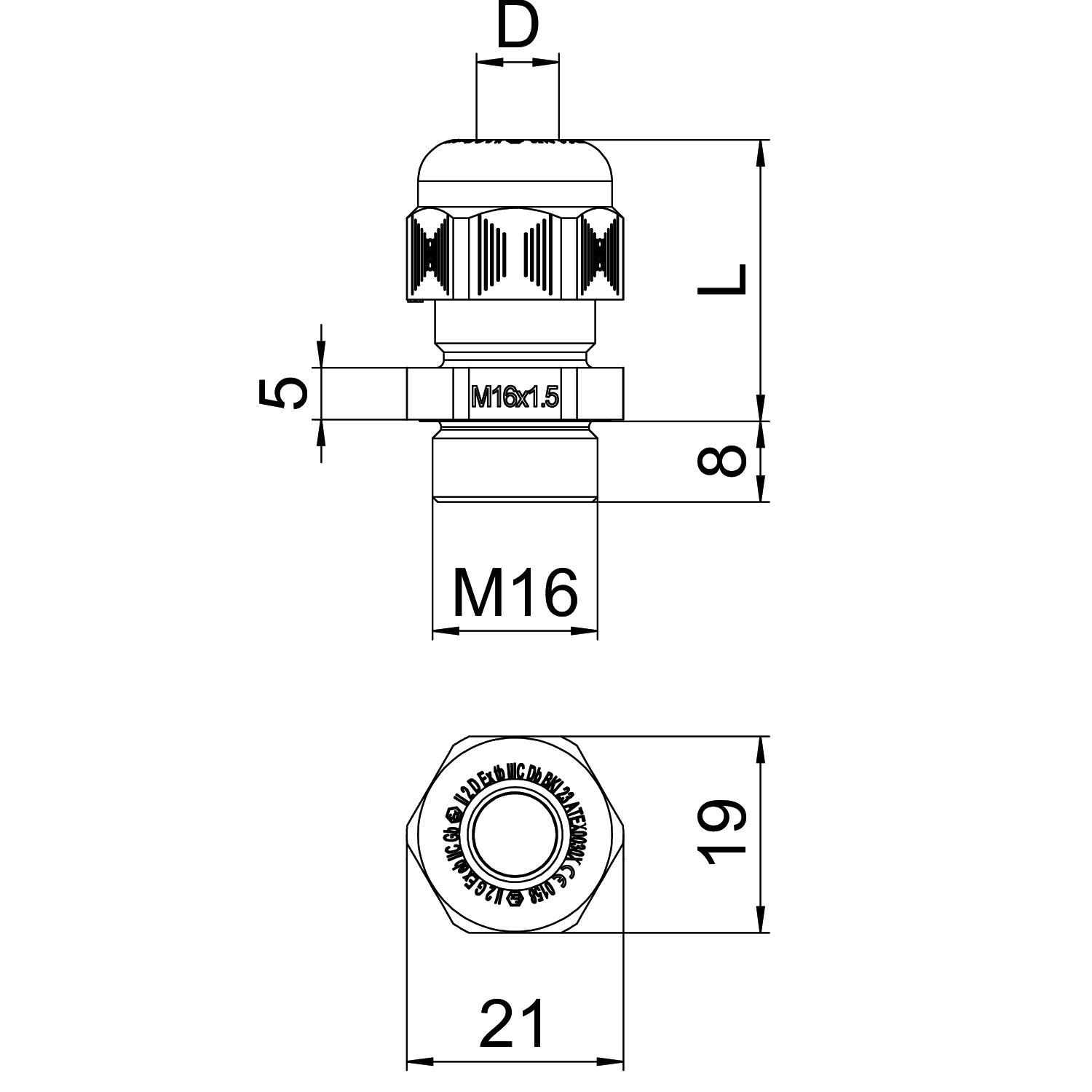

Böjskydd nej CO₂-avtryck (GWP) från vagga till grind 0,025 kg CO₂e / 1 Styck Delbar förskruvning nej Dimension M16 dragavlastningsmöjlighet nej explosionsskyddad ja Färg svart Flatkabelförskruvning nej Flerhålstätning nej För Ex-zon yes För Ex-zon damm 21, 22 För Ex-zon gas 1, 2 Gänga M16 x 1,5 Gängans nominella dimension 16 Gänglängd 8 mm Gängstigning 1,5 mm Gängtyp metrisk Glasfiberarmerad nej Halogenfri ja Instabilt vridmoment 2,75 Nm Kapslingsklasser IP68 Material Polyamid Mått e 21 mm Mått G M16 mm Mått L max. 27 mm Mått L min. 21 mm Mått L1 8 mm Mått L2 5 mm Med kontramutter nej Nyckelbredd 19 Sexkant hörnmått 21 mm Slagtålig nej Tätningsområde D max. 8 mm Tätningsområde D min. 5 mm Temperaturanvändningsområde max. 40 °C Temperaturanvändningsområde min. -10 °C Typ av tätning Tätningsring Utförande rak - Alla typer
