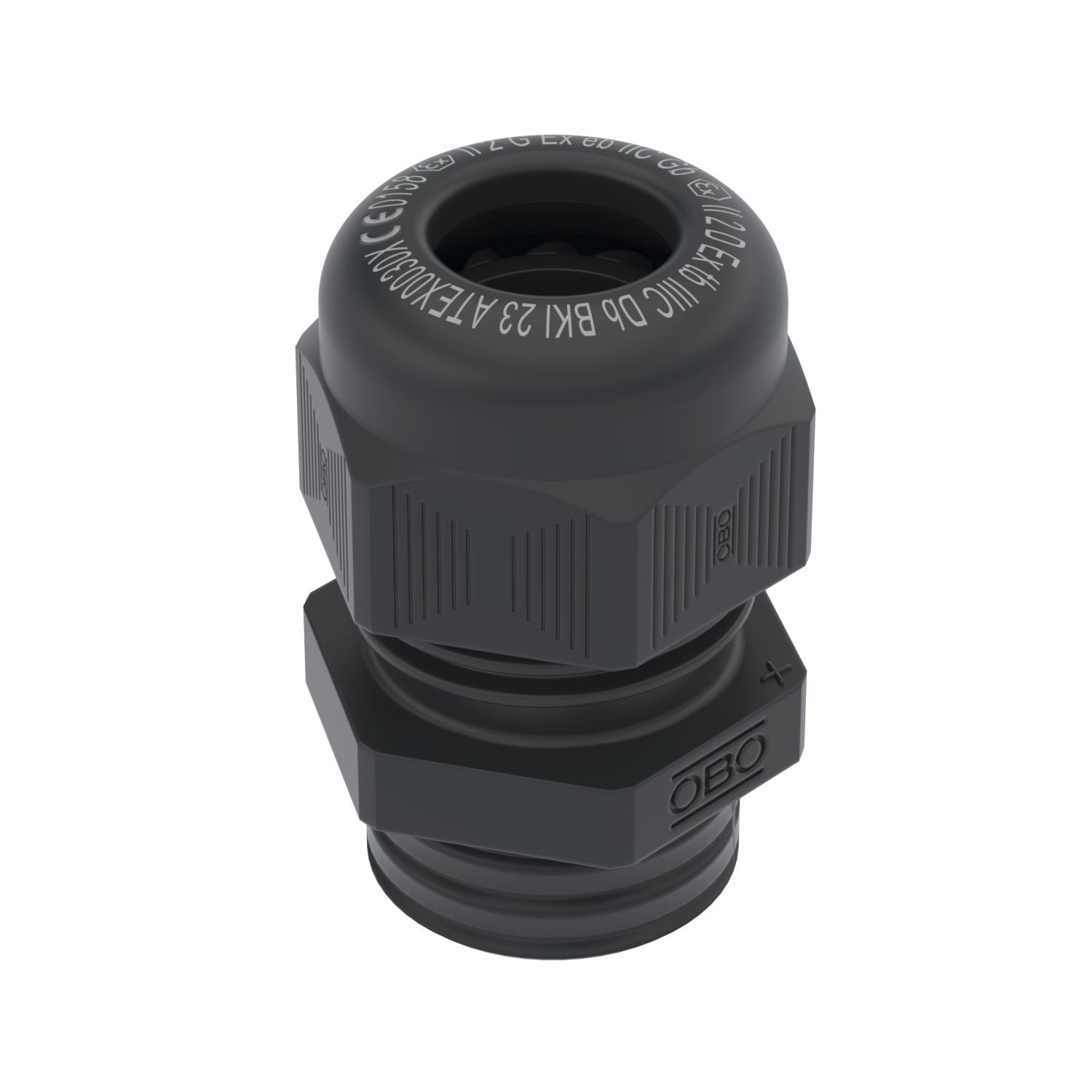

Kabelförskruvning, EX-område, metrisk gänga, svart
Art.nr. 2050323 | EAN 4012195594734
- Produktbeskrivning
-
ProduktbeskrivningKabelförskruvning med CE-godkännande för apparater och skyddssystem för särskild användning i explosionsfarliga områden. Direktiv 2014/34/EU.CE-godkännande: BKI23ATEX0030 X.
Med metrisk anslutningsgänga enligt IEC 423.
Tätningsring av kloropren-/nitrilgummi, formgjutna tätningsläppar, därför krävs ingen tätningsring för anslutningsgänga.
Skyddsklass IP 68 vid 3 bar.
-
- Teknisk data
-
Teknisk data

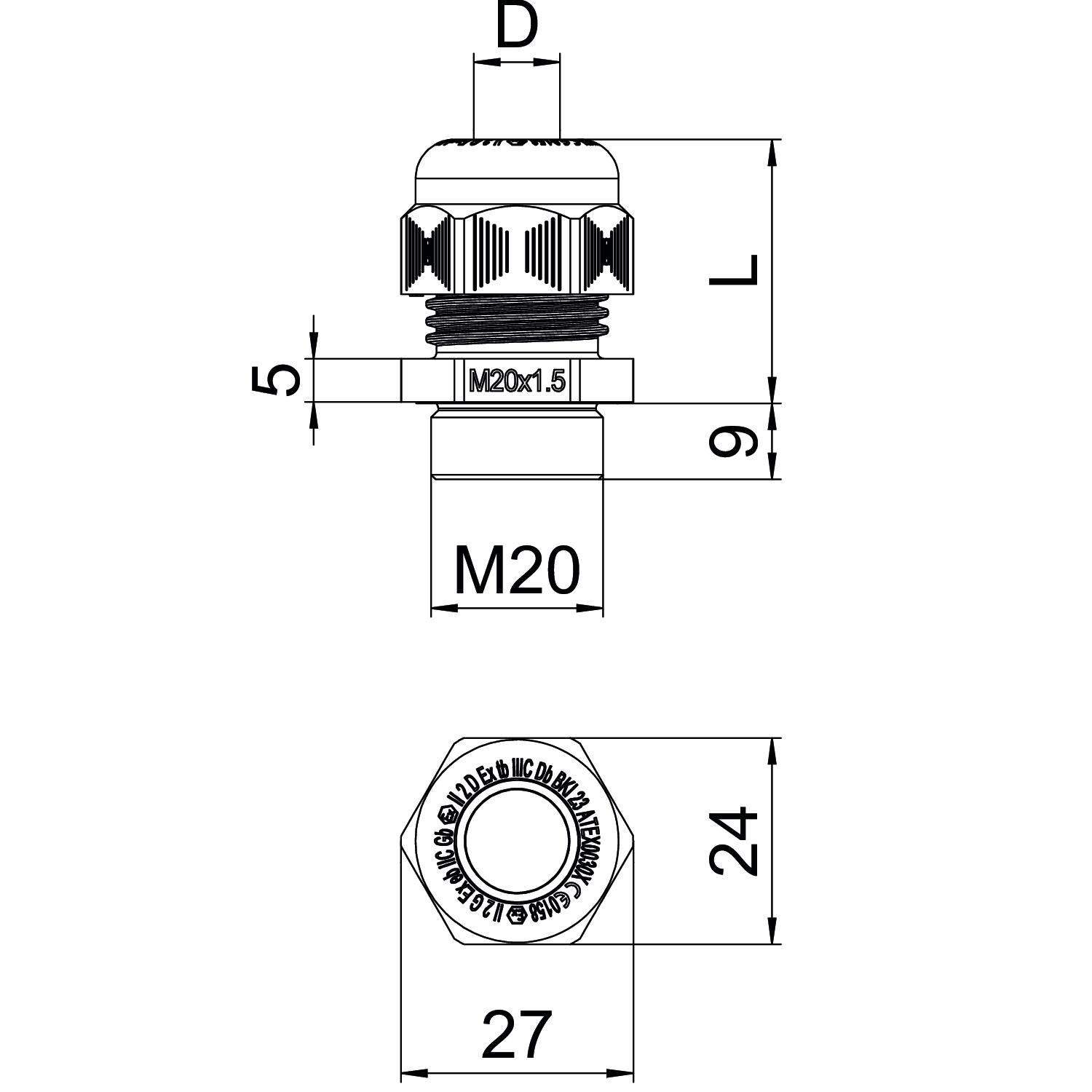

Böjskydd nej CO₂-avtryck (GWP) från vagga till grind 0,0421 kg CO₂e / 1 Styck Delbar förskruvning nej Dimension M20 dragavlastningsmöjlighet nej explosionsskyddad ja Färg svart Flatkabelförskruvning nej Flerhålstätning nej För Ex-zon yes För Ex-zon damm 21, 22 För Ex-zon gas 1, 2 Gänga M20 x 1,5 Gängans nominella dimension 20 Gänglängd 9 mm Gängstigning 1,5 mm Gängtyp metrisk Glasfiberarmerad nej Halogenfri ja Instabilt vridmoment 4 Nm Kapslingsklasser IP68 Material Polyamid Mått e 27 mm Mått G M20 mm Mått L max. 30 mm Mått L min. 23 mm Mått L1 9 mm Mått L2 5 mm Med kontramutter nej Nyckelbredd 24 Sexkant hörnmått 27 mm Slagtålig nej Tätningsområde D max. 12 mm Tätningsområde D min. 7 mm Temperaturanvändningsområde max. 40 °C Temperaturanvändningsområde min. -10 °C Typ av tätning Tätningsring Utförande rak - Alla typer
- Ladda ner
-
EU-försäkran om överensstämmelse VTEC EX M20 SW / 2050323 , 2.92MB , pdfREACH försäkran om överensstämmelse VTEC EX M20 SW / 2050323 , 0.12MB , pdfRoHS försäkran om överensstämmelse VTEC EX M20 SW / 2050323 , 0.12MB , pdfCertifikat VTEC EX M , 5.45MB , pdfMontage anvisningar VTEC EX M , 1.48MB , pdf
