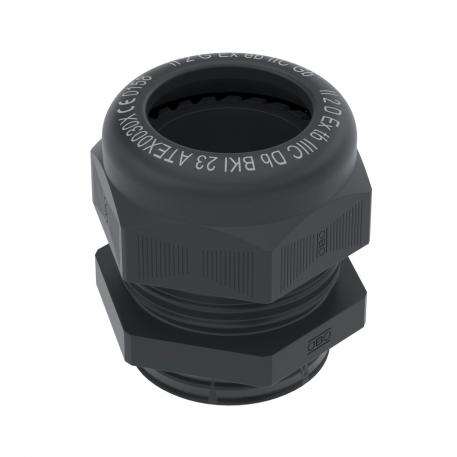

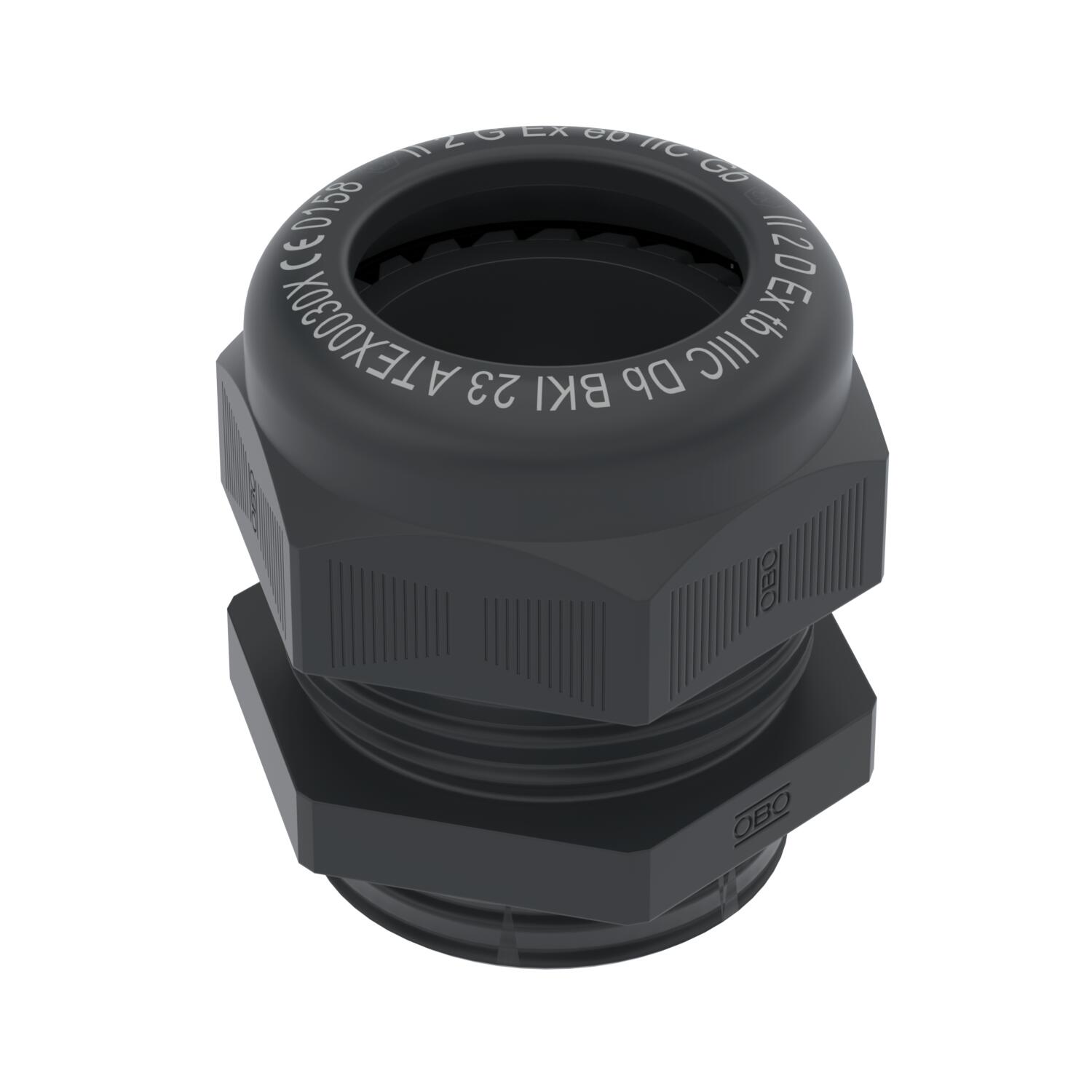

Kabelförskruvning, EX-område, metrisk gänga, svart
Art.nr. 2050374 | EAN 4012195316695
- Produktbeskrivning
-
ProduktbeskrivningKabelförskruvning med CE-godkännande för apparater och skyddssystem för särskild användning i explosionsfarliga områden. Direktiv 2014/34/EU.CE-godkännande: BKI23ATEX0030 X.
Med metrisk anslutningsgänga enligt IEC 423.
Tätningsring av kloropren-/nitrilgummi, formgjutna tätningsläppar, därför krävs ingen tätningsring för anslutningsgänga.
Skyddsklass IP 68 vid 3 bar.
-
- Teknisk data
-
Teknisk data

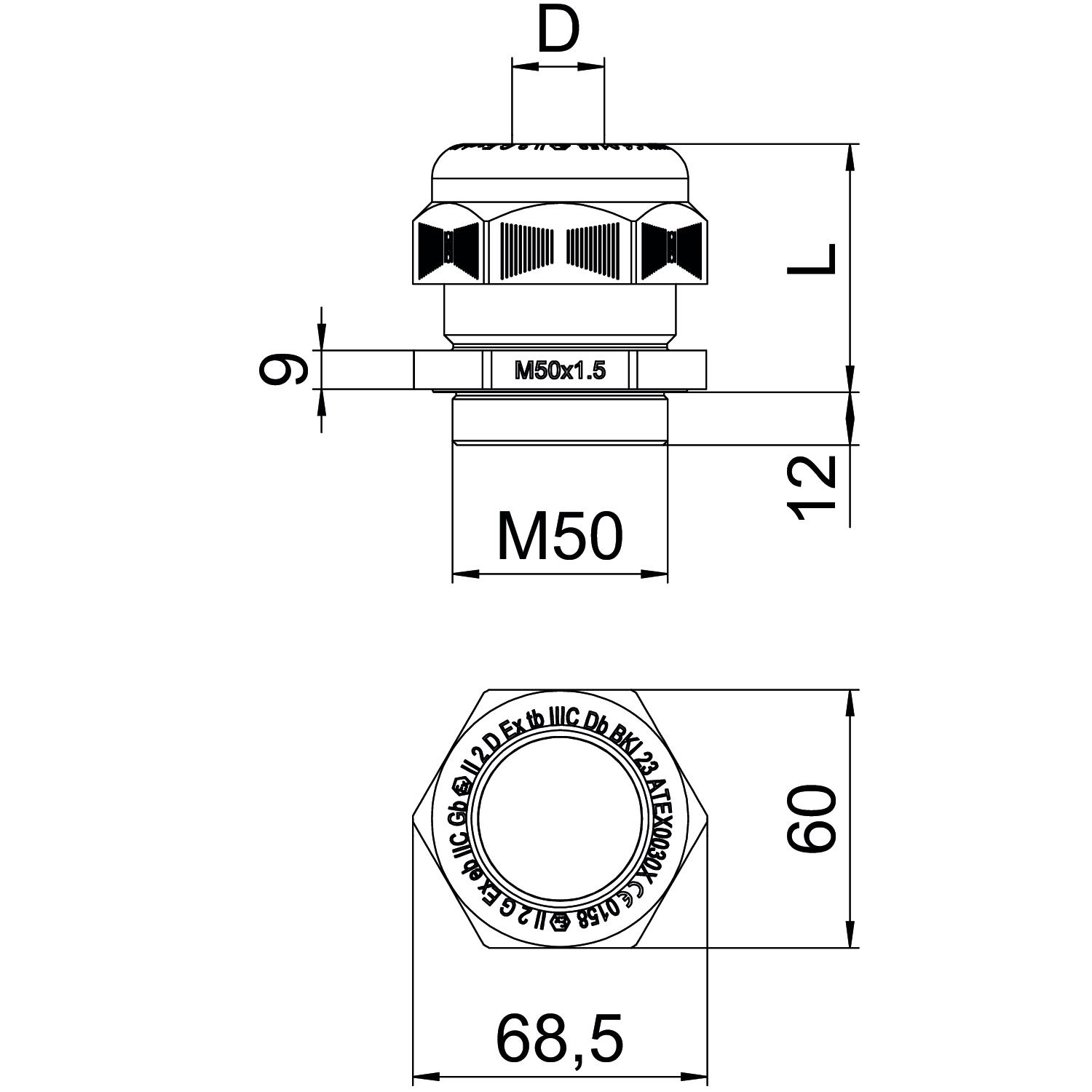

Böjskydd nej CO₂-avtryck (GWP) från vagga till grind 0,3755 kg CO₂e / 1 Styck Delbar förskruvning nej Dimension M50 dragavlastningsmöjlighet nej explosionsskyddad ja Färg svart Flatkabelförskruvning nej Flerhålstätning nej För Ex-zon yes För Ex-zon damm 21, 22 För Ex-zon gas 1, 2 Gänga M50 x 1,5 Gängans nominella dimension 50 Gänglängd 13 mm Gängstigning 1,5 mm Gängtyp metrisk Glasfiberarmerad nej Halogenfri ja Instabilt vridmoment 17 Nm Kapslingsklasser IP68 Material Polyamid Mått e 68,5 mm Mått G M50 mm Mått L max. 57 mm Mått L min. 42 mm Mått L1 13 mm Mått L2 9 mm Med kontramutter nej Nyckelbredd 60 Sexkant hörnmått 68,5 mm Slagtålig nej Tätningsområde D max. 38 mm Tätningsområde D min. 32 mm Temperaturanvändningsområde max. 65 °C Temperaturanvändningsområde min. -20 °C Typ av tätning Tätningsring Utförande rak - Alla typer
