Kabelhållare 2056 F-fot 1-vägs, plastmellanlägg, ALU 22 | 28 | 3

Kabelhållare 2056 F-fot 1-vägs, plastmellanlägg, ALU

Art.nr. 1188240 | EAN 4012197416539

Art.nr. / Typ

Spännvidd D min.

Spännvidd D max.

max. Åtdragningsmoment

Produktbeskrivning

Produktbeskrivning

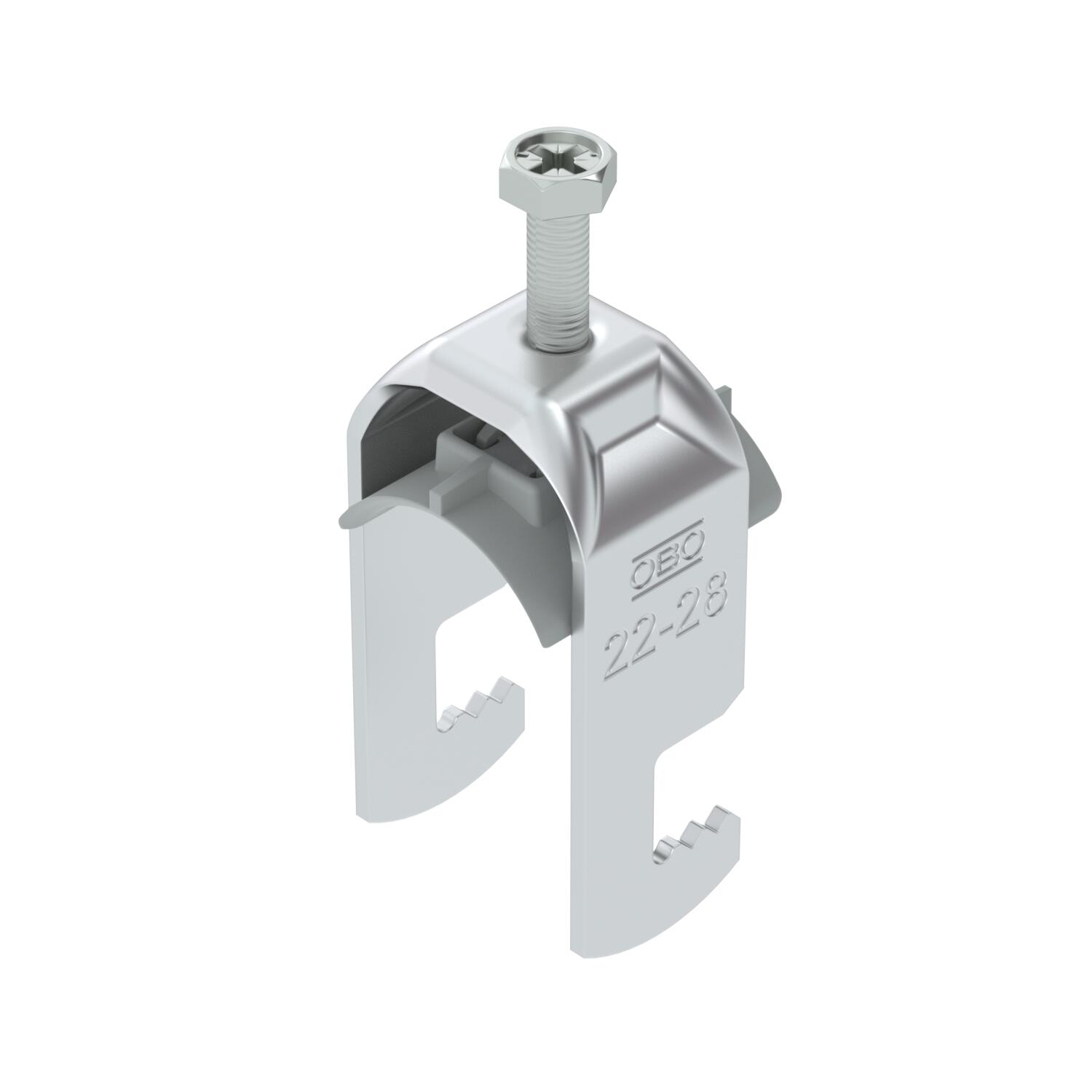

Kabelhållare med F-fot, plastmellanlägg av polypropylen. För lodrät och vågrät montering av 1 enkel kabel på plattjärn. Med 1-gängad skruv på tryckplåt, universellt sexkantsskruvhuvud storlek 10, med spår och krysspår. Avsedd för montering inomhus och utomhus. Användning av mothållsplåt rekommenderas.

Teknisk data

Teknisk data

Antal kablar/rör	1
Bredd	33 mm
Dimension	22-28mm
för rördiameter max.	28 mm
för rördiameter min.	22 mm
Gänga	M6
Halogenfri	ja
Höjd	64 mm
Längd	22,5 mm
Längd yttermått	34 mm
Material	Aluminium

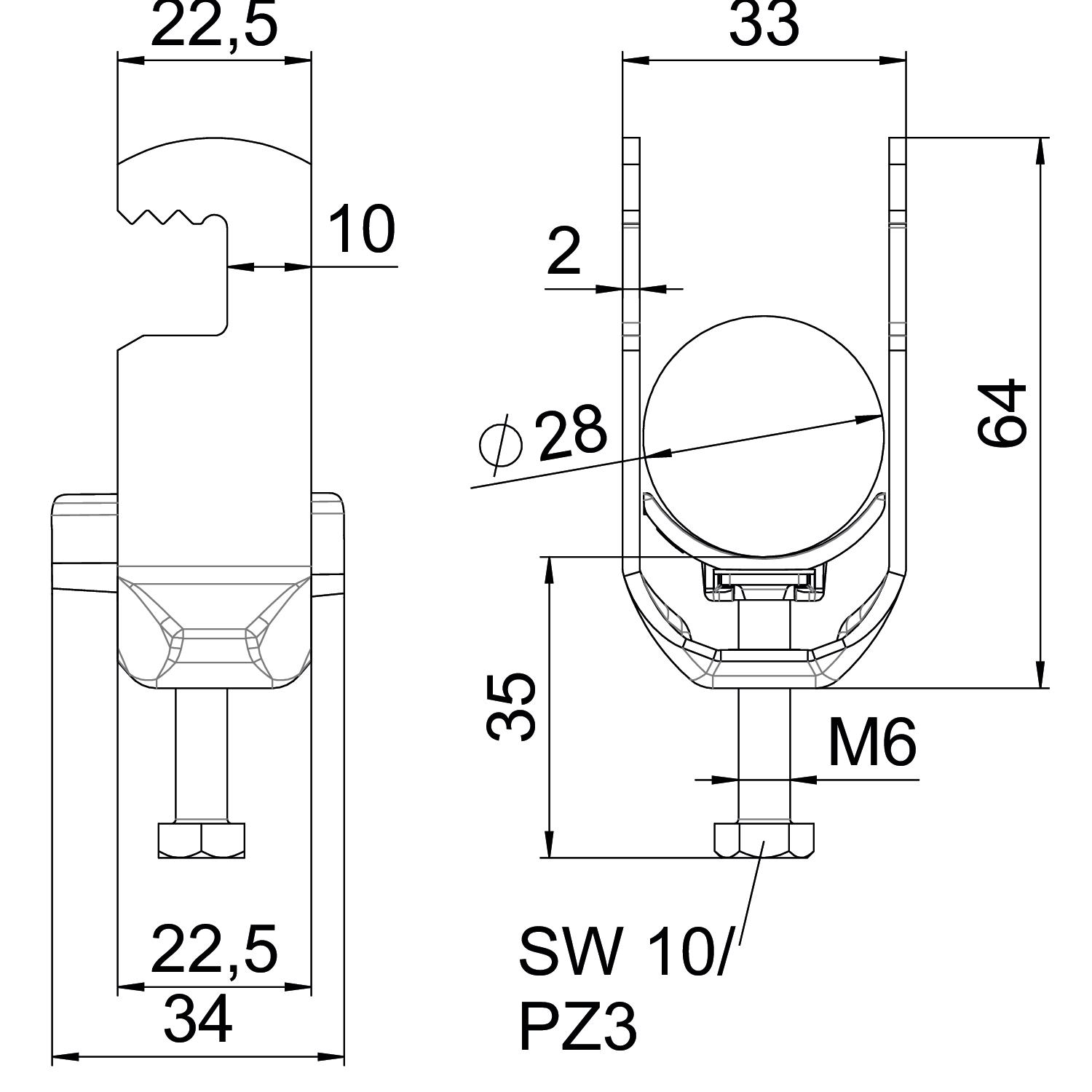

Mått A	22,5 mm
Mått B	33 mm
Mått C	34 mm

Mått G (mm)	M6
Mått H	64 mm
Mått L	35 mm
Mått t	2 mm
max. Åtdragningsmoment	3 Nm
Med plastdosa	ja
Monteringstyp	flata profiler
Plåttjocklek	2 mm
Skårbredd	10 mm
Spännvidd D max.	28 mm
Spännvidd D min.	22 mm
Tillsats material	Aluminium
Tillsats yta	obehandlad

Alla typer

Alla typer

Typ	Spännvidd D min.	Spännvidd D max.	max. Åtdragningsmoment	Art.nr.	Mängd	Minsta förpackning
BS-F1-K-12 ALU	8 mm	12 mm	3 Nm	1188231	Styck	100 Styck
BS-F1-K-16 ALU	12 mm	16 mm	3 Nm	1188234	Styck	100 Styck
BS-F1-K-22 ALU	16 mm	22 mm	3 Nm	1188237	Styck	100 Styck
BS-F1-K-28 ALU	22 mm	28 mm	3 Nm	1188240	Styck	100 Styck
BS-F1-K-34 ALU	28 mm	34 mm	3 Nm	1188243	Styck	100 Styck
BS-F1-K-40 ALU	34 mm	40 mm	3 Nm	1188246	Styck	100 Styck
BS-F1-K-46 ALU	40 mm	46 mm	5 Nm	1188249	Styck	100 Styck
BS-F1-K-52 ALU	46 mm	52 mm	5 Nm	1188252	Styck	100 Styck
