Kabelhållare H-fot 1-vägs, metallmellanlägg, FT 52 | 58 | 5

Kabelhållare H-fot 1-vägs, metallmellanlägg, FT

Art.nr. 1186056 | EAN 4012196848751

Art.nr. / Typ

Spännvidd D min.

Spännvidd D max.

max. Åtdragningsmoment

Produktbeskrivning

Produktbeskrivning

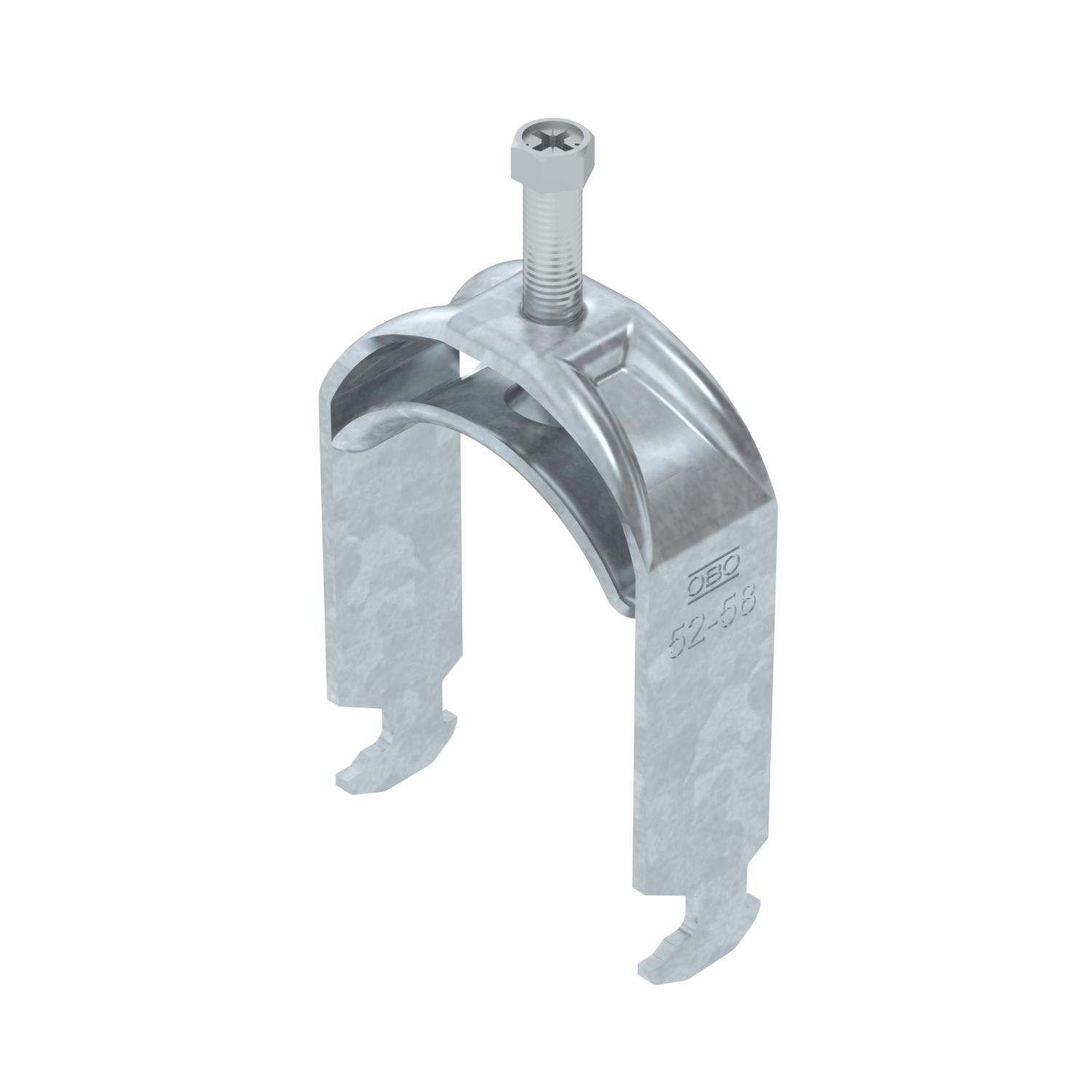

Kabelhållare med slagfot, metalltryckplåt med rundade kanter som skyddar kabeln. För lodrät och vågrät montering av 1 enkel kabel på C-profilskena. För slitsbredd 16–17 mm. Med 1-gängad skruv på tryckplåt, universellt sexkantsskruvhuvud storlek 10, med spår och krysspår. Avsedd för montering inomhus och utomhus. Mothållsplåt måste beställas separat.

Teknisk data

Teknisk data

Antal kablar/rör	1
Brandsäker installation / funktionsgaranti	ja
Bredd	64 mm
CO₂-avtryck (GWP) från vagga till grind	0,3078 kg CO₂e / 1 Styck
Dimension	52-58mm
för rördiameter max.	58 mm
för rördiameter min.	52 mm
för skena med skårbredd (med intervall) max.	17 mm
för skena med skårbredd (med intervall) min.	16 mm
Gänga	M8
Halogenfri	ja
Höjd	96 mm
Längd	25 mm
Längd yttermått	33 mm
Material	Stål
Material i ränna	stål

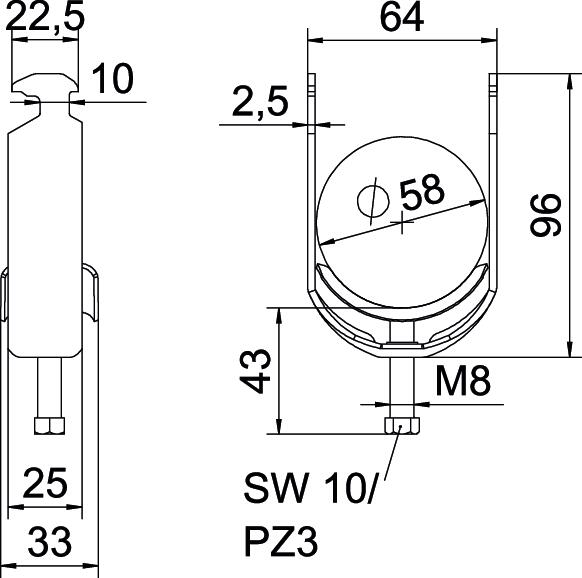

Mått A	25 mm
Mått B	64 mm

Mått C	33 mm
Mått G (mm)	M8
Mått H	96 mm
Mått L	43 mm
Mått t	2,5 mm
max. Åtdragningsmoment	5 Nm
Med mellanlägg	nej
Med metalldosa	ja
Med plastdosa	nej
Monteringstyp	Profilskena
Plåttjocklek	2,5 mm
Skårbredd	10 mm
Spännvidd D max.	58 mm
Spännvidd D min.	52 mm
Tillsats material	Stål
Tillsats yta	varmförzinkad (FS)
Yta	varmförzinkad

Alla typer

Alla typer

Typ	Spännvidd D min.	Spännvidd D max.	max. Åtdragningsmoment	E-Nr.	Art.nr.	Mängd	Minsta förpackning
BS-H1-M-12 FT	8 mm	12 mm	3 Nm	1522940	1186002	Styck	100 Styck
BS-H1-M-16 FT	12 mm	16 mm	3 Nm	1522941	1186009	Styck	100 Styck
BS-H1-M-22 FT	16 mm	22 mm	3 Nm	1522942	1186016	Styck	100 Styck
BS-H1-M-28 FT	22 mm	28 mm	3 Nm	1522943	1186022	Styck	100 Styck
BS-H1-M-34 FT	28 mm	34 mm	3 Nm	1522944	1186029	Styck	100 Styck
BS-H1-M-40 FT	34 mm	40 mm	3 Nm	1522945	1186036	Styck	100 Styck
BS-H1-M-46 FT	40 mm	46 mm	5 Nm	1522946	1186042	Styck	100 Styck
BS-H1-M-52 FT	46 mm	52 mm	5 Nm	1522947	1186049	Styck	100 Styck
BS-H1-M-58 FT	52 mm	58 mm	5 Nm	-----	1186056	Styck	100 Styck
BS-H1-M-64 FT	58 mm	64 mm	5 Nm	1522948	1186062	Styck	100 Styck
BS-H1-M-70 FT	64 mm	70 mm	5 Nm	1522949	1186069	Styck	50 Styck
BS-H1-M-76 FT	70 mm	76 mm	5 Nm	1522950	1186076	Styck	25 Styck
BS-H1-M-82 FT	76 mm	82 mm	5 Nm	-----	1186082	Styck	25 Styck
BS-H1-M-90 FT	82 mm	90 mm	5 Nm	1522951	1186089	Styck	25 Styck
BS-H1-M-100 FT	90 mm	100 mm	5 Nm	1522952	1186097	Styck	25 Styck
