Kabelhållare U-fot 1-vägs, metallmellanlägg, A4
Art.nr. 1186656 | EAN 4012196850600 | E-Nr. 1523428
- Produktbeskrivning
-

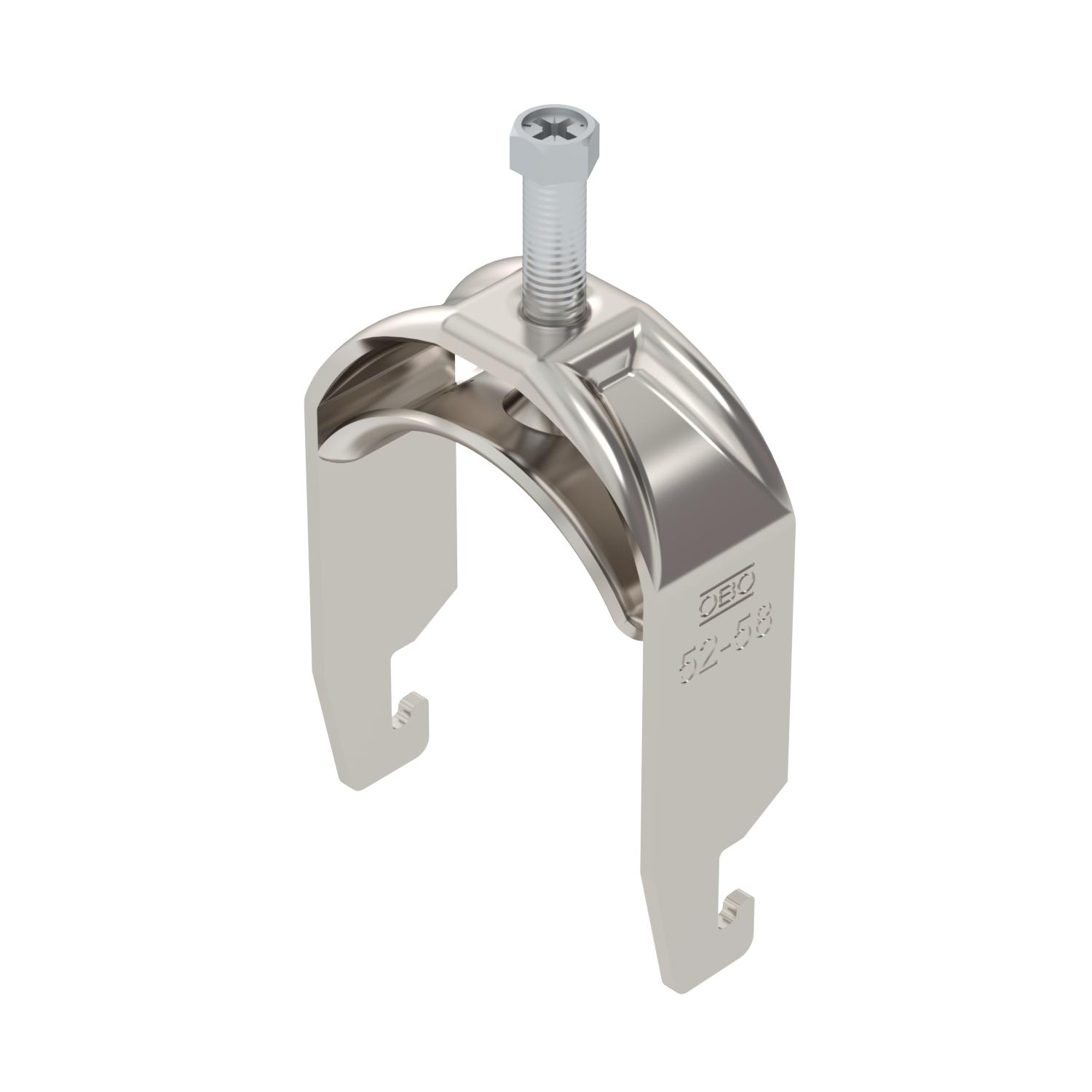

ProduktbeskrivningKabelhållare med U-fot, metalltryckplåt med rundade kanter som skyddar kabeln. För lodrät och vågrät montering av 1 enkel kabel på C-profilskena. För spårbredd 18-22 mm. Med 1-gängad skruv på tryckplåt, universellt sexkantsskruvhuvud storlek 10, med spår och krysspår. Avsedd för montering inomhus och utomhus. Användning av mothållsplåt rekommenderas.
-
- Teknisk data
-
Teknisk data

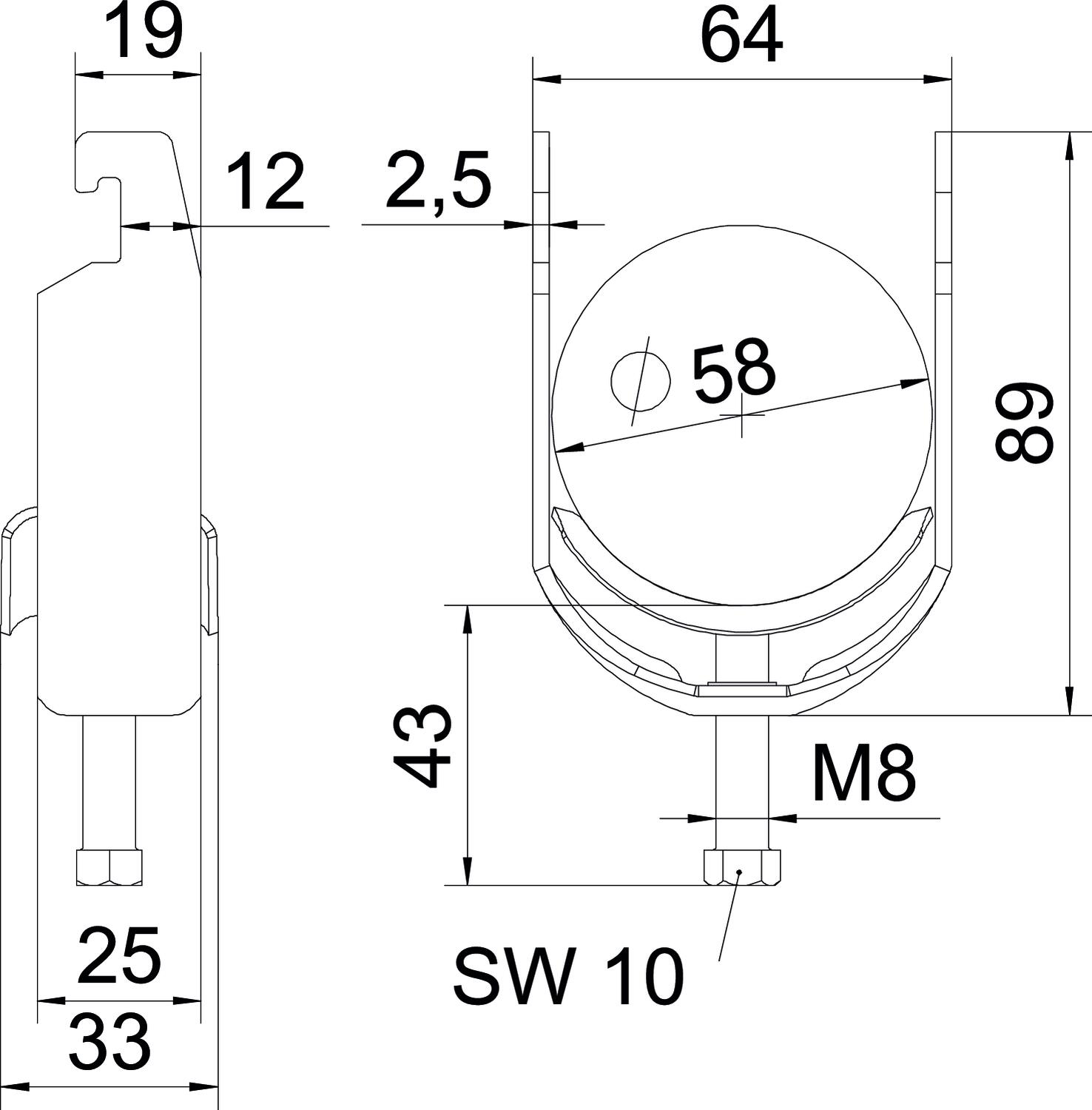

Antal kablar/rör 1 Bredd 64 mm CO₂-avtryck (GWP) från vagga till grind 0,7132 kg CO₂e / 1 Styck Dimension 52-58mm för rördiameter max. 58 mm för rördiameter min. 52 mm för skena med skårbredd (med intervall) max. 22 mm för skena med skårbredd (med intervall) min. 18 mm Gänga M8 Halogenfri ja Höjd 89 mm Längd 25 mm Längd yttermått 33 mm Material Rostfritt stål 1.4571 Material i ränna rostfritt stål Mått A 25 mm Mått B 64 mm Mått C 33 mm Mått G (mm) M8 Mått H 89 mm Mått L 43 mm Mått t 2,5 mm max. Åtdragningsmoment 5 Nm Med mellanlägg nej Med metalldosa ja Monteringstyp Profilskena Plåttjocklek 2,5 mm Skårbredd 10 mm Spännvidd D max. 58 mm Spännvidd D min. 52 mm Tillsats material rostfritt stål Tillsats yta obehandlad Yta polerad - Alla typer
-
Alla typer
- Ladda ner
-
EU-försäkran om överensstämmelse BS-U1-M-58 A4 / 1186656 , 0.12MB , pdfUK Förklaring av överensstämmelse BS-U1-M-58 A4 / 1186656 , 0.09MB , pdfREACH försäkran om överensstämmelse BS-U1-M-58 A4 / 1186656 , 0.12MB , pdfRoHS försäkran om överensstämmelse BS-U1-M-58 A4 / 1186656 , 0.12MB , pdfMontage anvisningar Clamp clip U foot, metal , 2.86MB , pdf
