Kabelhållare U-fot 1-vägs, metallmellanlägg, FT
Art.nr. 1186509 | EAN 4012196849826 | E-Nr. 1522886
- Produktbeskrivning
-

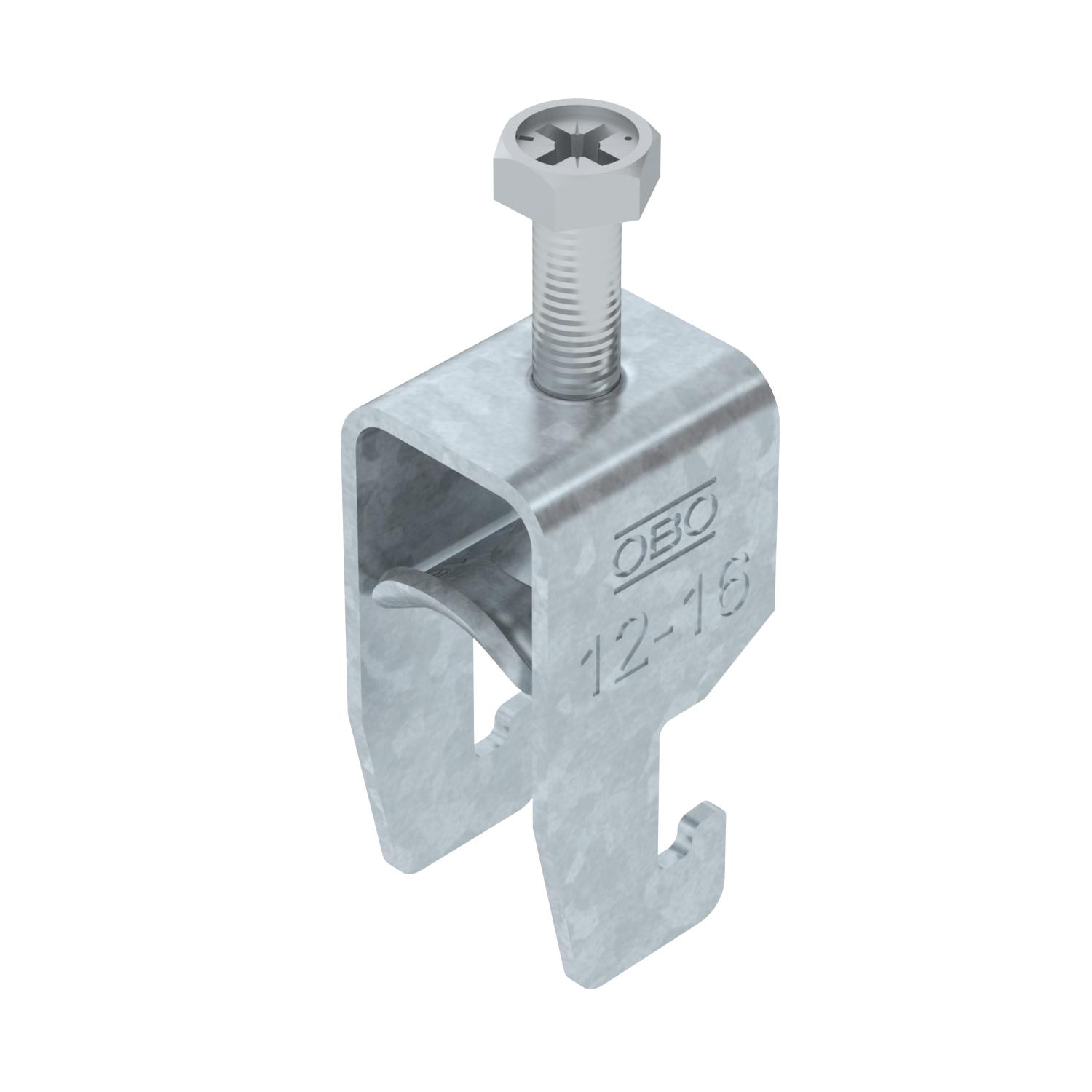

ProduktbeskrivningKabelhållare med U-fot, metalltryckplåt med rundade kanter som skyddar kabeln. För lodrät och vågrät montering av 1 enkel kabel på C-profilskena. För spårbredd 18-22 mm. Med 1-gängad skruv på tryckplåt, universellt sexkantsskruvhuvud storlek 10, med spår och krysspår. Avsedd för montering inomhus och utomhus. Användning av mothållsplåt rekommenderas.
-
- Teknisk data
-
Teknisk data

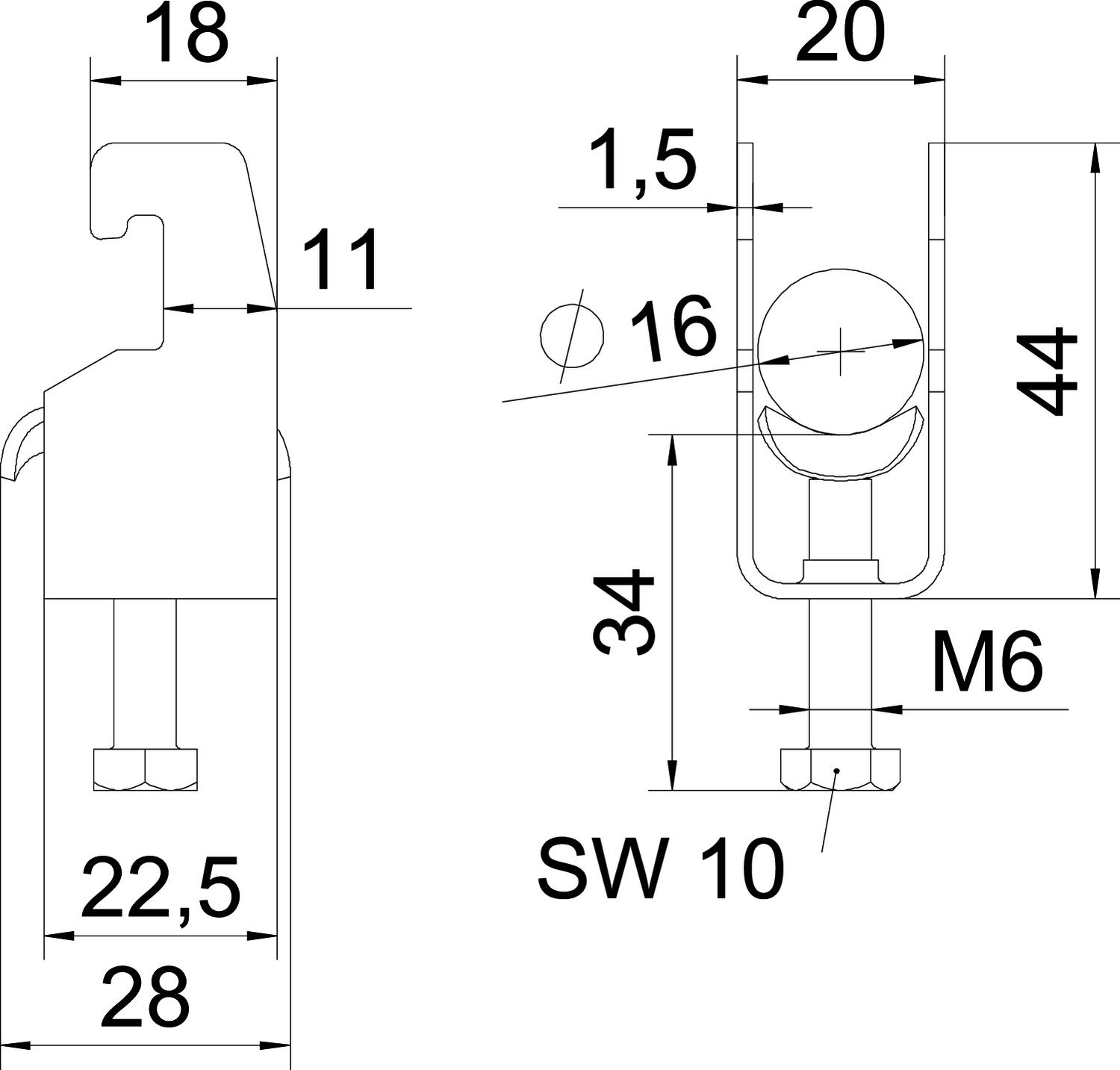

Antal kablar/rör 1 Brandsäker installation / funktionsgaranti ja Bredd 20 mm CO₂-avtryck (GWP) från vagga till grind 0,0745 kg CO₂e / 1 Styck Dimension 12-16mm för rördiameter max. 16 mm för rördiameter min. 12 mm för skena med skårbredd (med intervall) max. 22 mm för skena med skårbredd (med intervall) min. 18 mm Gänga M6 Halogenfri ja Höjd 44 mm Längd 22,5 mm Längd yttermått 28 mm Material Stål Material i ränna stål Mått A 22,5 mm Mått B 20 mm Mått C 28 mm Mått G (mm) M6 Mått H 44 mm Mått L 34 mm Mått t 1,5 mm max. Åtdragningsmoment 3 Nm Med mellanlägg nej Med metalldosa ja Monteringstyp Profilskena Plåttjocklek 1,5 mm Skårbredd 10 mm Spännvidd D max. 16 mm Spännvidd D min. 12 mm Tillsats material Stål Tillsats yta varmförzinkad (FS) Yta varmförzinkad - Alla typer
-
Alla typer
- Ladda ner
-
EU-försäkran om överensstämmelse BS-U1-M-16 FT / 1186509 , 0.12MB , pdfUK Förklaring av överensstämmelse BS-U1-M-16 FT / 1186509 , 0.09MB , pdfREACH försäkran om överensstämmelse BS-U1-M-16 FT / 1186509 , 0.12MB , pdfRoHS försäkran om överensstämmelse BS-U1-M-16 FT / 1186509 , 0.12MB , pdfMontage anvisningar Clamp clip U foot, metal , 2.86MB , pdf
