Kabelhållare U-fot 1-vägs, plastmellanlägg, FT 70 | 76 | 5

Kabelhållare U-fot 1-vägs, plastmellanlägg, FT

Art.nr. 1186776 | EAN 4012196851157 | E-Nr. 1522991

Art.nr. / Typ

Spännvidd D min.

Spännvidd D max.

max. Åtdragningsmoment

Produktbeskrivning

Produktbeskrivning

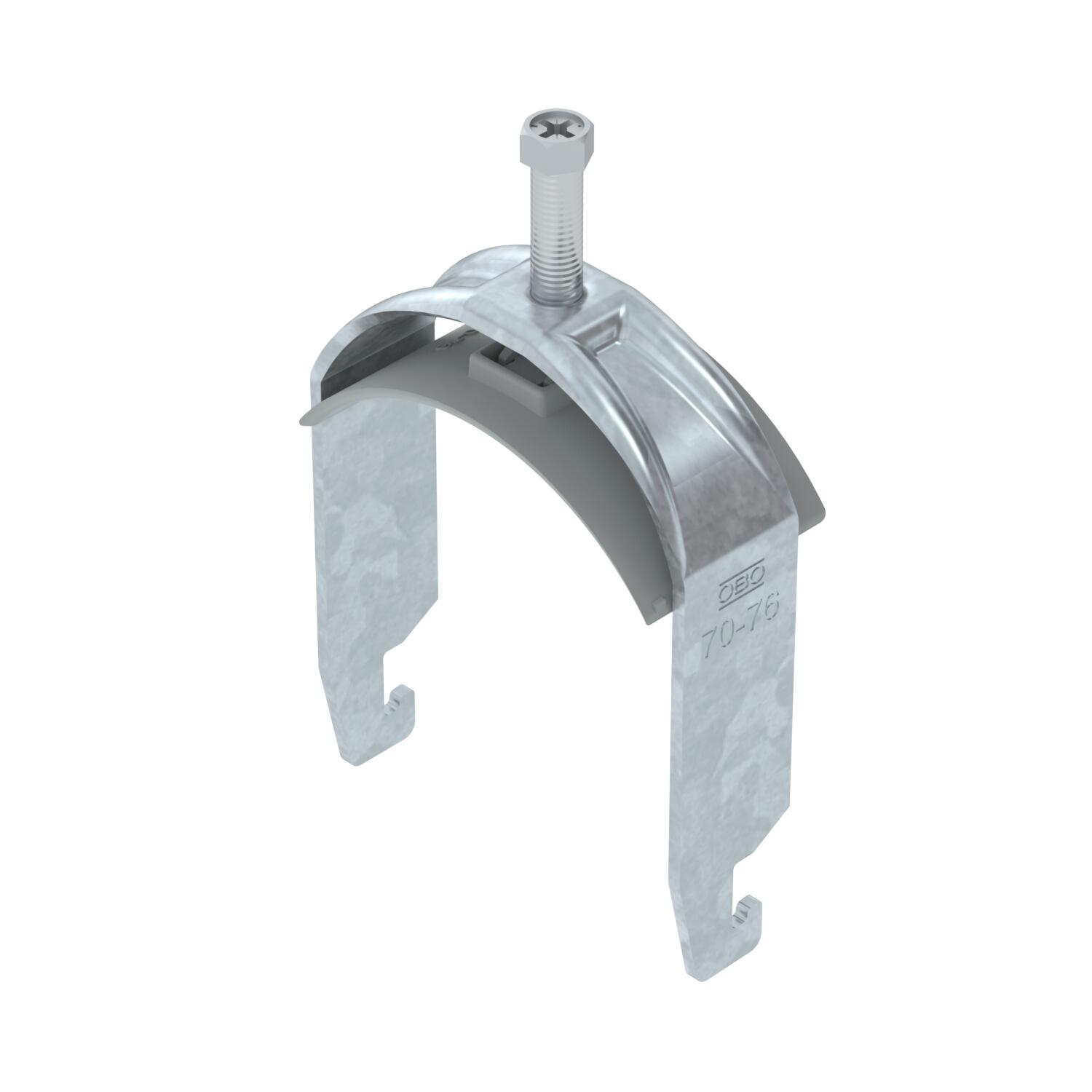

Kabelhållare med U-fot, plastmellanlägg av polypropylen. För lodrät och vågrät montering av 1 enkel kabel på C-profilskena. För spårbredd 18-22 mm. Med 1-gängad skruv på tryckplåt, universellt sexkantsskruvhuvud storlek 10, med spår och krysspår. Avsedd för montering inomhus och utomhus. Användning av mothållsplåt rekommenderas.

Teknisk data

Teknisk data

Antal kablar/rör	1
Bredd	82 mm
CO₂-avtryck (GWP) från vagga till grind	0,4037 kg CO₂e / 1 Styck
Dimension	70-76mm
för rördiameter max.	76 mm
för rördiameter min.	70 mm
för skena med skårbredd (med intervall) max.	22 mm
för skena med skårbredd (med intervall) min.	18 mm
Gänga	M8
Halogenfri	ja
Höjd	108 mm
Längd	25 mm
Längd yttermått	40 mm
Material	Stål
Material i ränna	Plast
Materialkvalitet i ränna	Polypropen

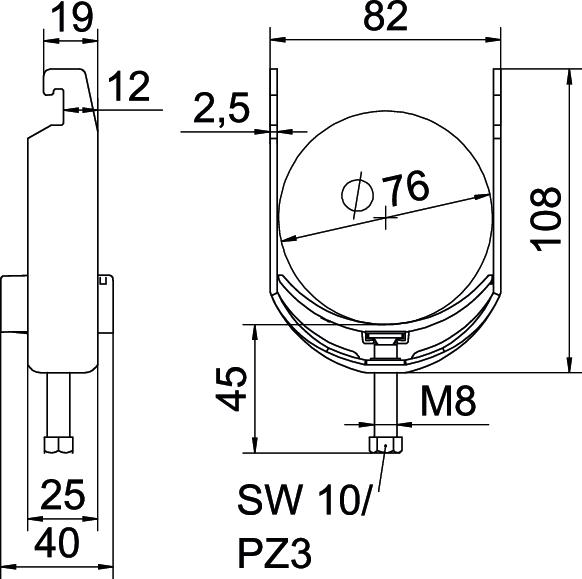

Mått A	25 mm

Mått B	82 mm
Mått C	40 mm
Mått G (mm)	M8
Mått H	108 mm
Mått L	45 mm
Mått t	2,5 mm
max. Åtdragningsmoment	5 Nm
Med mellanlägg	nej
Med plastdosa	ja
Monteringstyp	Profilskena
Plåttjocklek	2,5 mm
Skårbredd	10 mm
Spännvidd D max.	76 mm
Spännvidd D min.	70 mm
Tillsats material	Stål
Tillsats yta	varmförzinkad (FS)
Yta	varmförzinkad

Alla typer

Alla typer

Typ	Spännvidd D min.	Spännvidd D max.	max. Åtdragningsmoment	E-Nr.	Art.nr.	Mängd	Minsta förpackning
BS-U1-K-12 FT	8 mm	12 mm	3 Nm	1522875	1186702	Styck	100 Styck
BS-U1-K-16 FT	12 mm	16 mm	3 Nm	1522876	1186709	Styck	100 Styck
BS-U1-K-22 FT	16 mm	22 mm	3 Nm	1522877	1186716	Styck	100 Styck
BS-U1-K-28 FT	22 mm	28 mm	3 Nm	1522878	1186722	Styck	100 Styck
BS-U1-K-34 FT	28 mm	34 mm	3 Nm	1522879	1186729	Styck	100 Styck
BS-U1-K-40 FT	34 mm	40 mm	3 Nm	1522880	1186736	Styck	100 Styck
BS-U1-K-46 FT	40 mm	46 mm	5 Nm	1522881	1186742	Styck	100 Styck
BS-U1-K-52 FT	46 mm	52 mm	5 Nm	1522882	1186749	Styck	100 Styck
BS-U1-K-58 FT	52 mm	58 mm	5 Nm	1522883	1186756	Styck	100 Styck
BS-U1-K-64 FT	58 mm	64 mm	5 Nm	1522884	1186762	Styck	100 Styck
BS-U1-K-70 FT	64 mm	70 mm	5 Nm	1522990	1186769	Styck	50 Styck
BS-U1-K-76 FT	70 mm	76 mm	5 Nm	1522991	1186776	Styck	25 Styck
BS-U1-K-82 FT	76 mm	82 mm	5 Nm	1522992	1186782	Styck	25 Styck
BS-U1-K-90 FT	82 mm	90 mm	5 Nm	1522993	1186789	Styck	25 Styck
BS-U1-K-100 FT	90 mm	100 mm	5 Nm	1522994	1186797	Styck	25 Styck
