Kabelhållare W-fot 2-vägs, plastmellanlägg, FT
Art.nr. 1187703 | EAN 4012196854349
- Produktbeskrivning
-

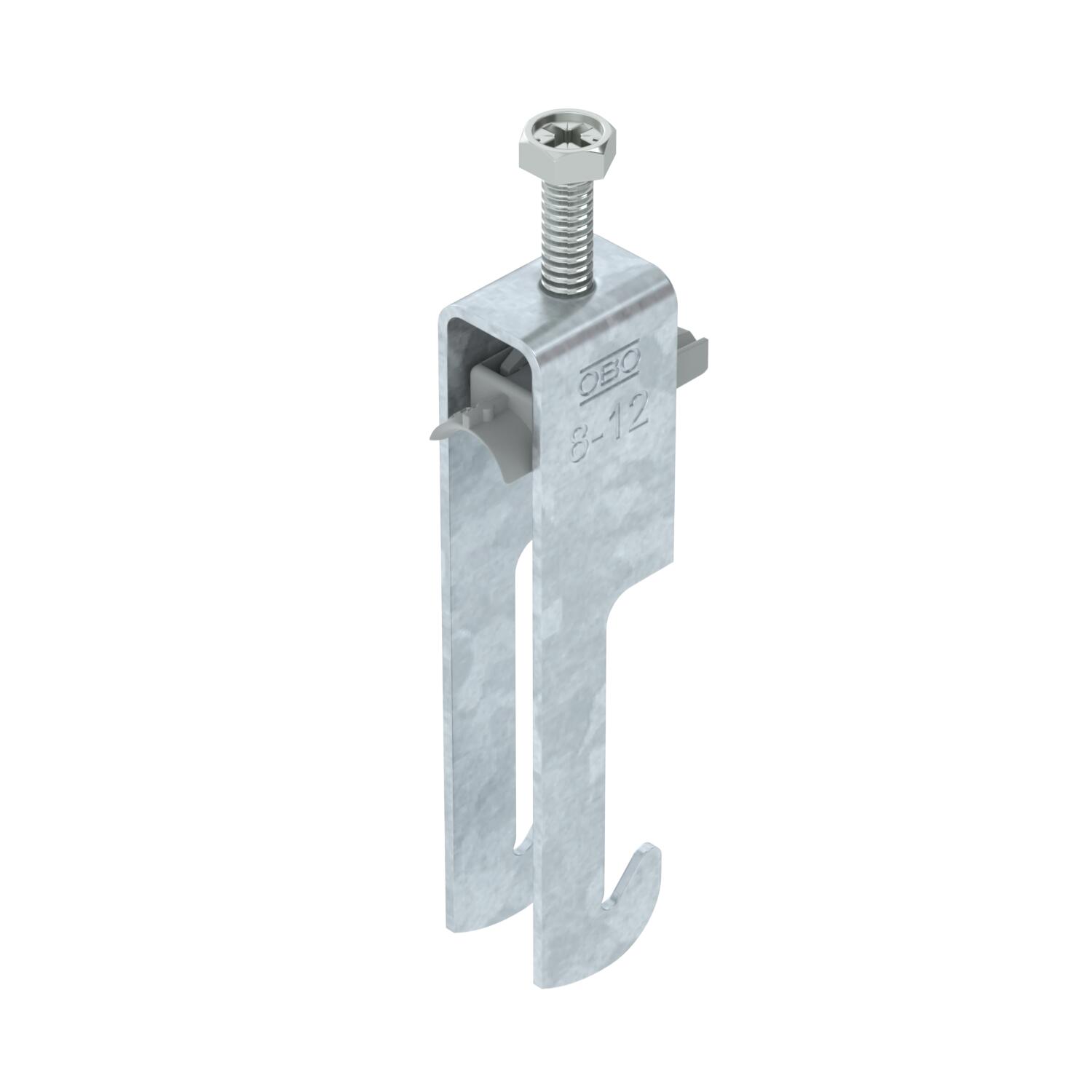

ProduktbeskrivningKabelhållare med W-fot, plastmellanlägg av polypropylen. För lodrät och vågrät montering av 2 enkelkablar på vinkeljärn < 40 mm. Med 1-gängad skruv på tryckplåt, universellt sexkantsskruvhuvud storlek 10, med spår och krysspår. Avsedd för montering inomhus och utomhus. Flera kablar ska separeras med dubbelrännor. Användning av mothållsplåt rekommenderas.
-
- Teknisk data
-
Teknisk data

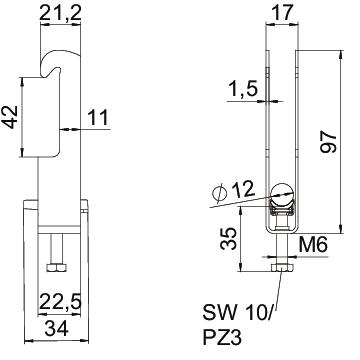

Antal kablar/rör 2 Bredd 17 mm Dimension 08-12mm för rördiameter max. 12 mm för rördiameter min. 8 mm Gänga M6 Halogenfri ja Höjd 97 mm Längd 22,5 mm Längd yttermått 34 mm Material Stål Material i ränna Plast Materialkvalitet i ränna Polypropen Mått A 22,5 mm Mått B 17 mm Mått C 34 mm Mått G (mm) M6 Mått H 97 mm Mått L 35 mm Mått t 1,5 mm max. Åtdragningsmoment 3 Nm Med mellanlägg nej Med plastdosa ja Monteringstyp Vinkelprofil Plåttjocklek 1,5 mm Skårbredd 10 mm Spännvidd D max. 12 mm Spännvidd D min. 8 mm Tillsats material Stål Tillsats yta varmförzinkad (FS) Yta varmförzinkad - Alla typer
-
Alla typer
- Ladda ner
-
EU-försäkran om överensstämmelse BS-W2-K-12 FT / 1187703 , 0.12MB , pdfUK Förklaring av överensstämmelse BS-W2-K-12 FT / 1187703 , 0.09MB , pdfMontage anvisningar Clamp clip W foot, plastic , 2.96MB , pdf
