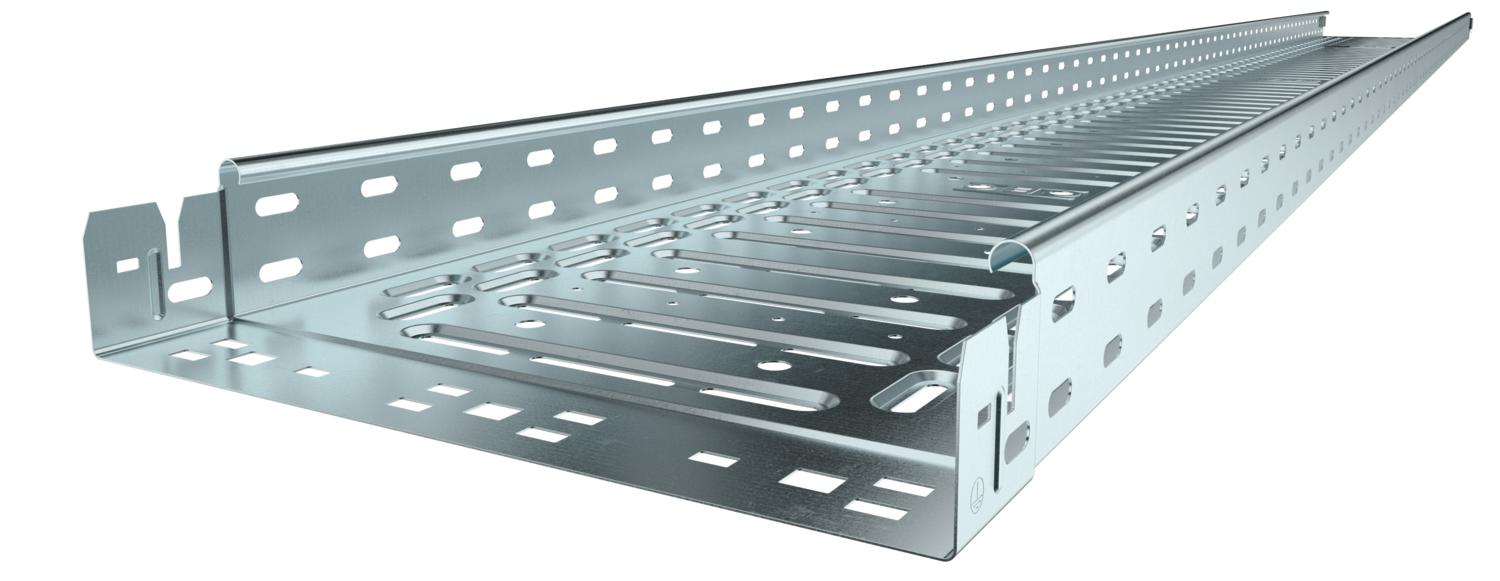

Kabelränna RKS-Magic® 60 FS 3050 | 300 | 60 | 0,75 | ja | zink | Stål | sendzimirförzinkad

Kabelränna RKS-Magic® 60 FS

Art.nr. 6047654 | EAN 4012195391210 | E-Nr. 1132473

Art.nr. / Typ

Längd	3050 mm

Bredd

Höjd	60 mm

Plåttjocklek

Brandsäker installation / funktionsgaranti

Färg	zink

Material	Stål

Yta	sendzimirförzinkad

Produktbeskrivning

Produktbeskrivning

Kabelränna med integrerat snabbfästsystem. Kabelrännan är 3000mm.

Kabelrännan har längsgående hål 7 x 20 mm för installation av ytterligare fäst och monteringskomponenter.

Hålet för direkt gängstångsupphängning är 11mm diameter.
Magnetisk skärmdämpning utan lock 20 dB, med lock 50 dB.

Teknisk data

Teknisk data

Användbar längd	3000 mm
Belastningstesttyp enligt IEC 61537	typ II
Bottenperforering	1
Brandsäker installation / funktionsgaranti	ja
Brandskydd	Funktionsgaranti kabelspecifik bärande konstruktion
Bredd	12 in
Bredd	300 mm
CO₂-avtryck (GWP) från vagga till grind	5,8425 kg CO₂e / 1 Meter
Dimension	60x300x3050
Färg	zink
Höjd	2 in
Höjd	60 mm
Konsolavstånd 1,0 m	1,2 kN/m
Konsolavstånd 1,5 m	1 kN/m
Konsolavstånd 2,0 m	0,55 kN/m
Konsolavstånd 2,5 m	0,4 kN/m
Längd	10 ft
Längd	3050 mm
Magnetisk skärmdämpning med lock	50 dB
Magnetisk skärmdämpning utan lock	20 dB

Material	Stål
Mått B	300 mm
Mått t	100 mm
Mått x	200 mm
Mått y	250 mm
Med överdel	nej
Monteringshål i botten	ja
NATO-hålmönster	nej
NEMA-belastningsklass	8AA
Plåttjocklek	0,75 mm
Plåttjocklek	0,03 in
Rostfritt stål, betat	nej
Sidohålning	ja
Tvärsnitt	178 cm²
Tvärsnitt	17800 mm²
Typ av förbindelse för kabelhållarsystem	Klickfäste
Utförande förbindning	integrerad förbindning
Utförande med brett spann	nej
Yta	sendzimirförzinkad

Teknisk data

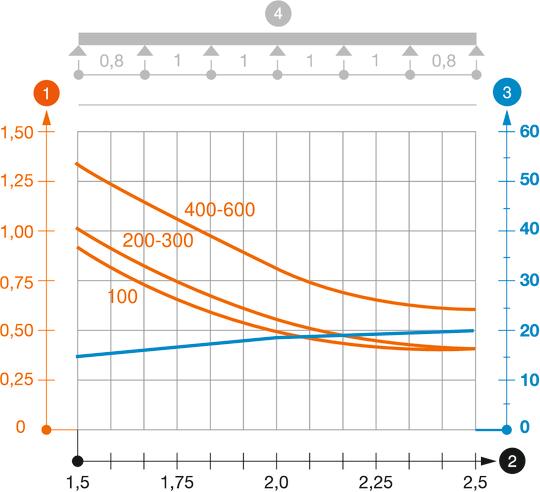

Belastningsdiagram

Tillåten belastning i kN/m
Stödbredd i m
Gavelböjning i mm vid tillåtna kN/m
Belastningskurva vid testning
Belastningskurva med kabelränna/-ledningsbredd i mm
Sidböjningskurva beroende på konsolavstånd

Alla typer

Alla typer

Typ	Längd	Bredd	Höjd	Plåttjocklek	Brandsäker installation / funktionsgaranti	Färg	Material	Yta	E-Nr.	Art.nr.	Mängd	Minsta förpackning
RKSM 610 FS	3050 mm	100 mm	60 mm	0,75 mm	ja	zink	Stål	sendzimirförzinkad	1132467	6047611	m	3 m
RKSM 615 FS	3050 mm	150 mm	60 mm	0,75 mm	ja	zink	Stål	sendzimirförzinkad	1132469	6047630	m	3 m
RKSM 620 FS	3050 mm	200 mm	60 mm	0,75 mm	ja	zink	Stål	sendzimirförzinkad	1132471	6047638	m	3 m
RKSM 630 FS	3050 mm	300 mm	60 mm	0,75 mm	ja	zink	Stål	sendzimirförzinkad	1132473	6047654	m	3 m
RKSM 640 FS	3050 mm	400 mm	60 mm	0,9 mm	ja	zink	Stål	sendzimirförzinkad	1132475	6047689	m	3 m
RKSM 650 FS	3050 mm	500 mm	60 mm	0,9 mm	nej	zink	Stål	sendzimirförzinkad	1132477	6047719	m	3 m
RKSM 660 FS	3050 mm	600 mm	60 mm	0,9 mm	nej	zink	Stål	sendzimirförzinkad	1132479	6047735	m	3 m

Tillbehör

Systemtillbehör

Produkter	Typ	E-Nr.	Art.nr.	Mängd	Minsta förpackning

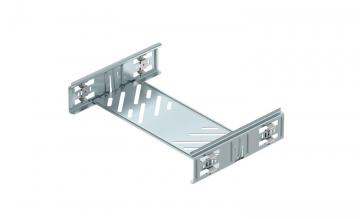

Skarvset Magic FS	KTSMV 630 FS	1132096	6068920	Styck	1 Styck

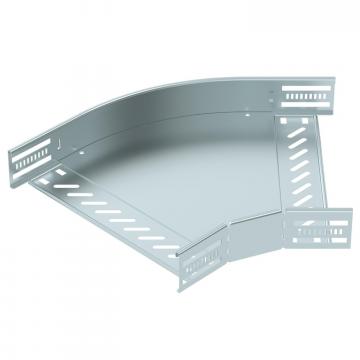

45° böj 60 FS	RB 45 630 FS	-----	6036106	Styck	1 Styck

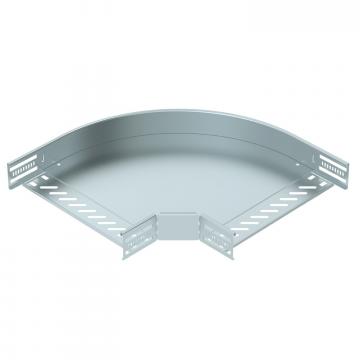

90° böj 60 FS	RB 90 630 FS	-----	6036566	Styck	1 Styck

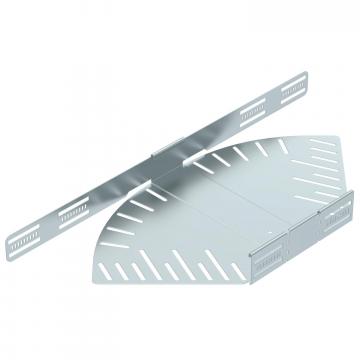

Böj med variabel vinkel 60 FS	RB W 630 FS	-----	6037106	Styck	1 Styck

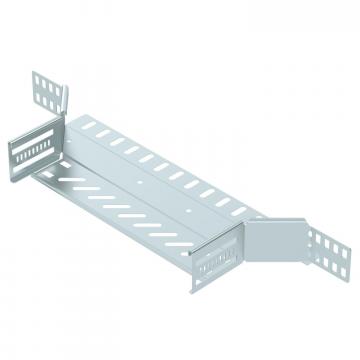

T-stycke 60 FS	RAA 630 FS	-----	6042117	Styck	1 Styck

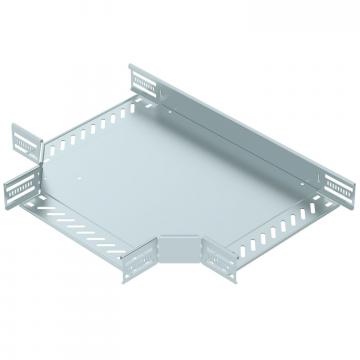

T-stycke 60 FS	RT 630 FS	-----	6038106	Styck	1 Styck
Lock med vridregel vfz (FS)	DRL 300 FS	1132210	6052304	m	3 m
Mellanvägg 60 FS	TSG 60 FS	1132245	6062068	m	3 m

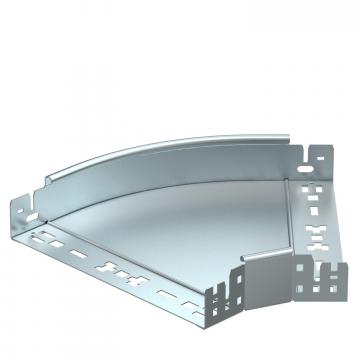

45° böj Magic 60 FS	RBM 45 630 FS	1131946	6041046	Styck	1 Styck

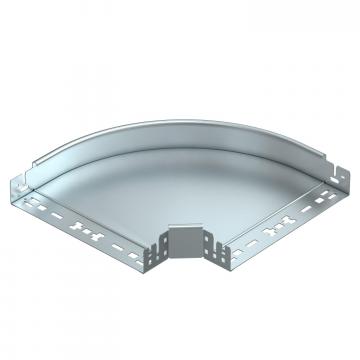

90° böj Magic 60 FS	RBM 90 630 FS	1131953	6041136	Styck	1 Styck
Böj variabel Magic 60 FS	RBMV 630 FS	1131960	6040486	Styck	1 Styck
