Kabelränna RKS-Magic® 60 FT 3050 | 100 | 60 | 1 | ja | zink | Stål | varmförzinkad

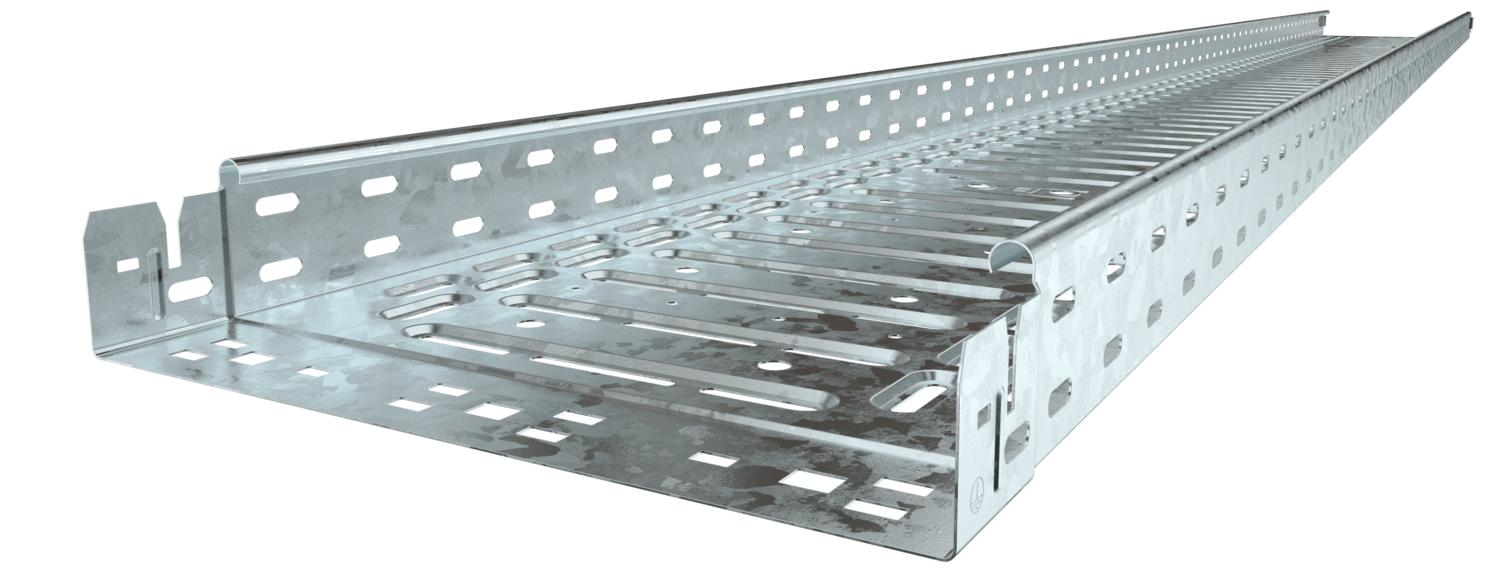

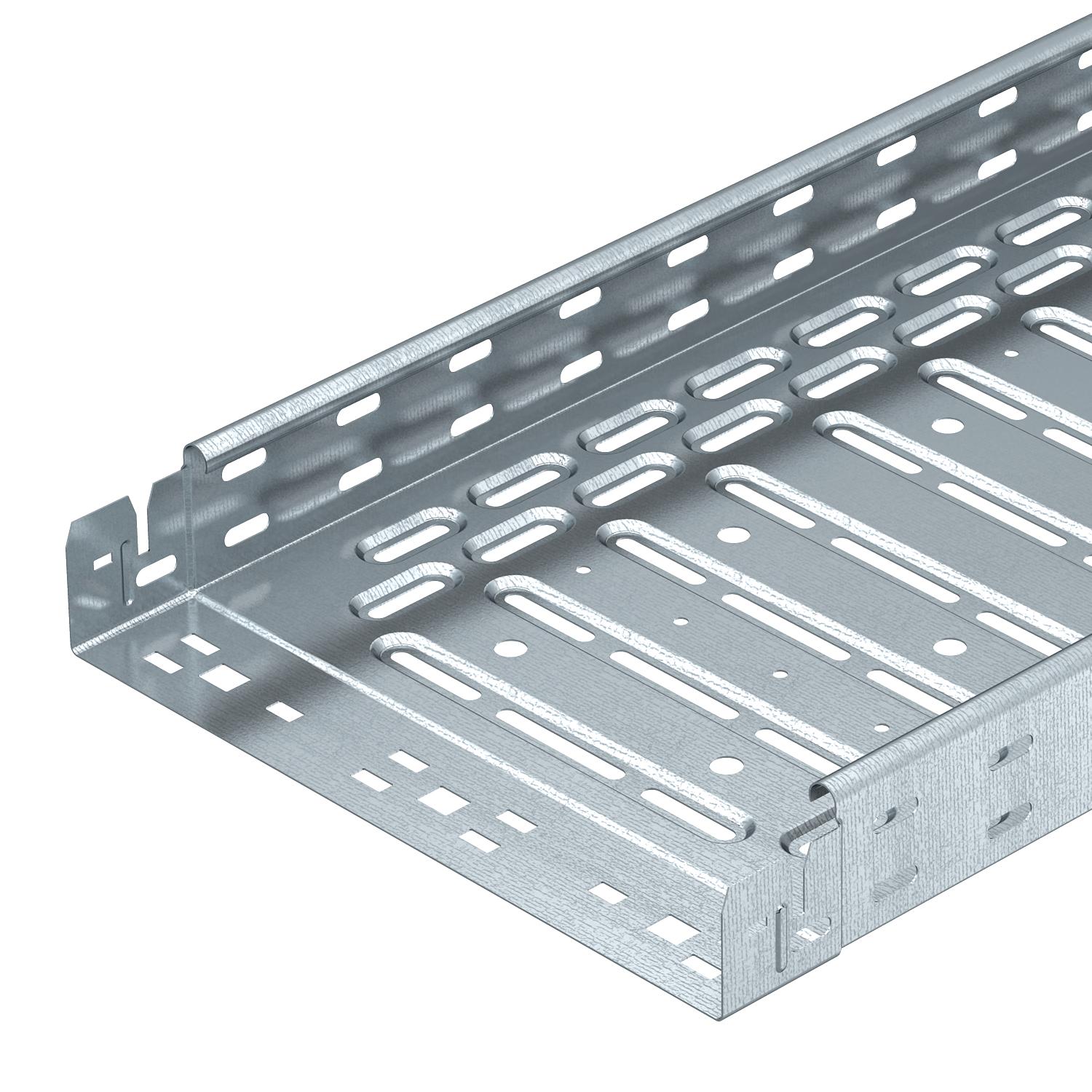

Kabelränna RKS-Magic® 60 FT

Art.nr. 6047612 | EAN 4012195903895 | E-Nr. 1132468

Art.nr. / Typ

Längd	3050 mm

Bredd

Höjd	60 mm

Plåttjocklek	1 mm

Brandsäker installation / funktionsgaranti

Färg	zink

Material	Stål

Yta	varmförzinkad

Produktbeskrivning

Produktbeskrivning

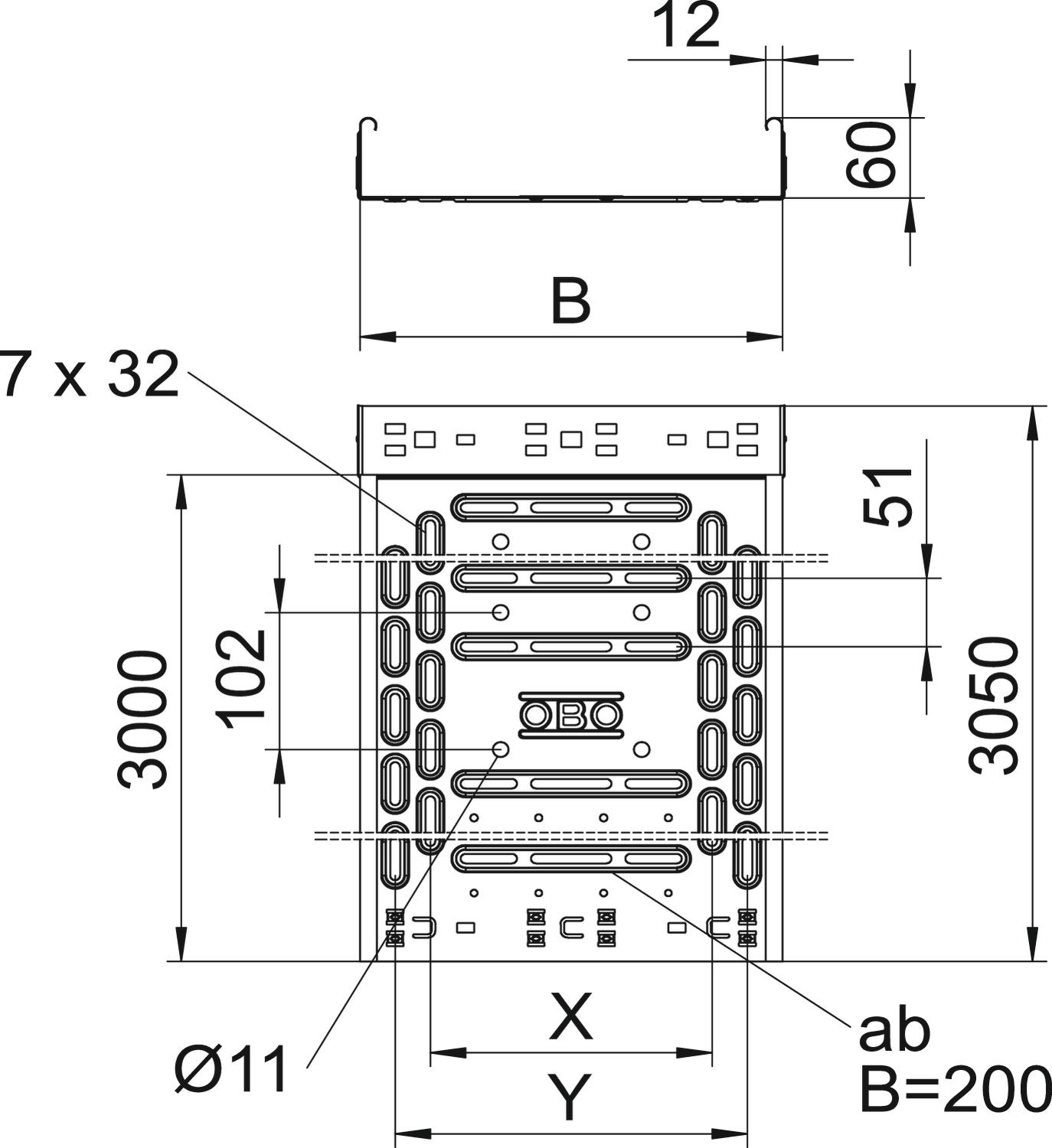

Kabelränna med integrerat snabbfästsystem. Kabelrännan är 3000mm.

Kabelrännan har längsgående hål 7 x 20 mm för installation av ytterligare fäst och monteringskomponenter.

Hålet för direkt gängstångsupphängning är 11mm diameter.
Magnetisk skärmdämpning utan lock 20 dB, med lock 50 dB.

Teknisk data

Teknisk data

Användbar längd	3000 mm
Belastningstesttyp enligt IEC 61537	typ II
Bottenperforering	1,00
Brandsäker installation / funktionsgaranti	ja
Brandskydd	Funktionsgaranti kabelspecifik bärande konstruktion
Bredd	100 mm
Bredd	4 in
CO₂-avtryck (GWP) från vagga till grind	4,5995 kg CO₂e / 1 Meter
Dimension	60x100x3050
Färg	zink
Höjd	2 in
Höjd	60 mm
Konsolavstånd 1,0 m	1,2 kN/m
Konsolavstånd 1,5 m	0,9 kN/m
Konsolavstånd 2,0 m	0,6 kN/m
Konsolavstånd 2,5 m	0,4 kN/m
Längd	10 ft
Längd	3050 mm
Magnetisk skärmdämpning med lock	50 dB

Magnetisk skärmdämpning utan lock	20 dB
Material	Stål
Mått B	100 mm
Mått y	50 mm
Med överdel	nej
Monteringshål i botten	ja
NATO-hålmönster	nej
NEMA-belastningsklass	8AA
Plåttjocklek	1 mm
Plåttjocklek	0,03 in
Rostfritt stål, betat	nej
Sidohålning	ja
Tvärsnitt	5800 mm²
Tvärsnitt	58 cm²
Typ av förbindelse för kabelhållarsystem	Klickfäste
Utförande förbindning	integrerad förbindning
Utförande med brett spann	nej
Yta	varmförzinkad

Teknisk data

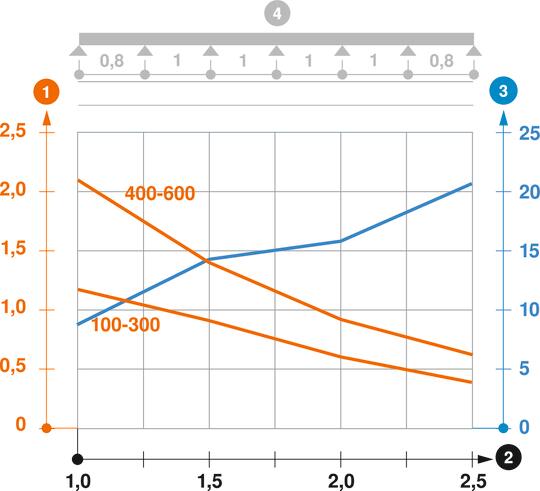

Belastningsdiagram

Tillåten belastning i kN/m
Stödbredd i m
Gavelböjning i mm vid tillåtna kN/m
Belastningskurva vid testning
Belastningskurva med kabelränna/-ledningsbredd i mm
Sidböjningskurva beroende på konsolavstånd

Alla typer

Alla typer

Typ	Längd	Bredd	Höjd	Plåttjocklek	Brandsäker installation / funktionsgaranti	Färg	Material	Yta	E-Nr.	Art.nr.	Mängd	Minsta förpackning
RKSM 610 FT	3050 mm	100 mm	60 mm	1 mm	ja	zink	Stål	varmförzinkad	1132468	6047612	m	3 m
RKSM 615 FT	3050 mm	150 mm	60 mm	1 mm	ja	zink	Stål	varmförzinkad	1132470	6047631	m	3 m
RKSM 620 FT	3050 mm	200 mm	60 mm	1 mm	ja	zink	Stål	varmförzinkad	1132472	6047639	m	3 m
RKSM 630 FT	3050 mm	300 mm	60 mm	1 mm	ja	zink	Stål	varmförzinkad	1132474	6047655	m	3 m
RKSM 640 FT	3050 mm	400 mm	60 mm	1 mm	ja	zink	Stål	varmförzinkad	1132476	6047690	m	3 m
RKSM 650 FT	3050 mm	500 mm	60 mm	1 mm	nej	zink	Stål	varmförzinkad	1132478	6047720	m	3 m
RKSM 660 FT	3050 mm	600 mm	60 mm	1 mm	nej	zink	Stål	varmförzinkad	1132480	6047736	m	3 m

Tillbehör

Systemtillbehör

Produkter	Typ	E-Nr.	Art.nr.	Mängd	Minsta förpackning

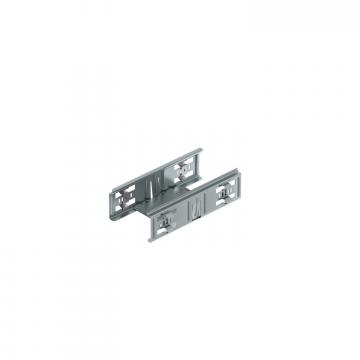

Skarvset Magic DD	KTSMV 610 DD	1131449	6068936	Styck	1 Styck
Lock med vridregel FT	DRL 100 FT	-----	6051340	m	3 m

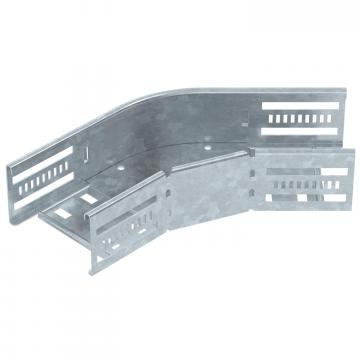

45° böj 60 FT	RB 45 610 FT	-----	6036130	Styck	1 Styck

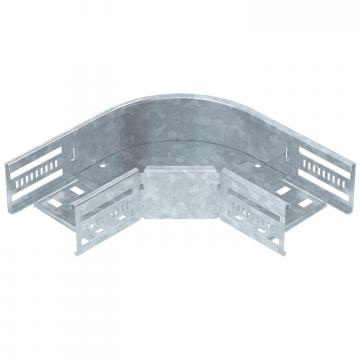

90° böj 60 FT	RB 90 610 FT	-----	6036590	Styck	1 Styck

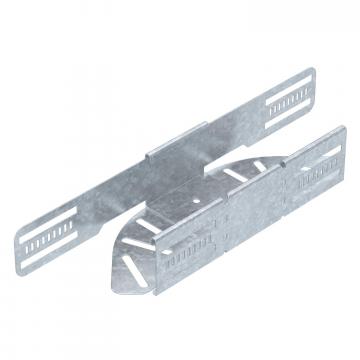

Böj med variabel vinkel 60 FT	RB W 610 FT	-----	6037120	Styck	1 Styck

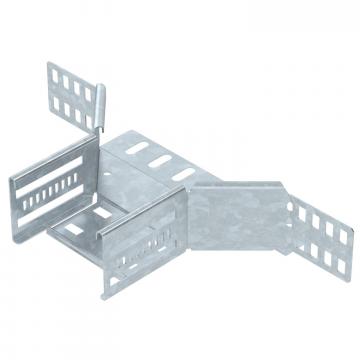

T-stycke 60 FT	RAA 610 FT	-----	6042211	Styck	1 Styck

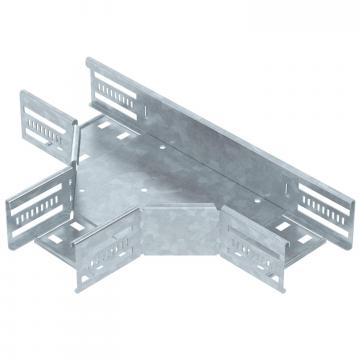

T-stycke 60 FT	RT 610 FT	-----	6038130	Styck	1 Styck
Lock med vridregel (DD)	DRL 100 DD	1131376	6052703	m	3 m
Mellanvägg 60 (DD)	TSG 60 DD	1131407	6062327	m	3 m

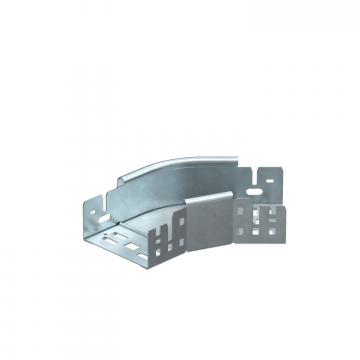

45-böj Magic 60 FT	RBM 45 610 FT	-----	6041060	Styck	1 Styck

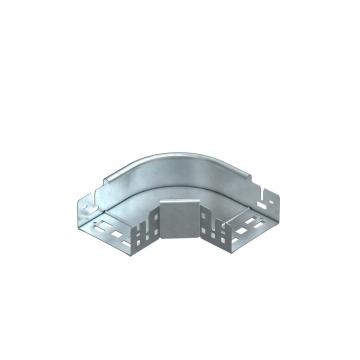

90° böj Magic 60 FT	RBM 90 610 FT	1131321	6041150	Styck	1 Styck
Böj variabel Magic 60 FT	RBMV 610 FT	-----	6040500	Styck	1 Styck
