Kabelränna RKS-Magic® 60 FT 3050 | 400 | 60 | 1 | ja | zink | Stål | varmförzinkad

Kabelränna RKS-Magic® 60 FT

Art.nr. 6047690 | EAN 4012195903956 | E-Nr. 1132476

Art.nr. / Typ

Längd	3050 mm

Bredd

Höjd	60 mm

Plåttjocklek	1 mm

Brandsäker installation / funktionsgaranti

Färg	zink

Material	Stål

Yta	varmförzinkad

Produktbeskrivning

Produktbeskrivning

Kabelränna med integrerat snabbfästsystem. Kabelrännan är 3000mm.

Kabelrännan har längsgående hål 7 x 20 mm för installation av ytterligare fäst och monteringskomponenter.

Hålet för direkt gängstångsupphängning är 11mm diameter.
Magnetisk skärmdämpning utan lock 20 dB, med lock 50 dB.

Teknisk data

Teknisk data

Användbar längd	3000 mm
Belastningstesttyp enligt IEC 61537	typ II
Bottenperforering	1,00
Brandsäker installation / funktionsgaranti	ja
Brandskydd	Funktionsgaranti kabelspecifik bärande konstruktion
Bredd	16 in
Bredd	400 mm
CO₂-avtryck (GWP) från vagga till grind	10,3034 kg CO₂e / 1 Meter
Dimension	60x400x3050
Färg	zink
Höjd	60 mm
Höjd	2 in
Konsolavstånd 1,0 m	2,1 kN/m
Konsolavstånd 1,5 m	1,35 kN/m
Konsolavstånd 2,0 m	0,9 kN/m
Konsolavstånd 2,5 m	0,6 kN/m
Längd	10 ft
Längd	3050 mm
Magnetisk skärmdämpning med lock	50 dB
Magnetisk skärmdämpning utan lock	20 dB

Material	Stål
Mått B	400 mm
Mått t	200 mm
Mått x	300 mm
Mått y	350 mm
Med överdel	nej
Monteringshål i botten	ja
NATO-hålmönster	nej
NEMA-belastningsklass	8AA
Plåttjocklek	1 mm
Plåttjocklek	0,04 in
Rostfritt stål, betat	nej
Sidohålning	ja
Tvärsnitt	238 cm²
Tvärsnitt	23800 mm²
Typ av förbindelse för kabelhållarsystem	Klickfäste
Utförande förbindning	integrerad förbindning
Utförande med brett spann	nej
Yta	varmförzinkad

Teknisk data

Belastningsdiagram

Tillåten belastning i kN/m
Stödbredd i m
Gavelböjning i mm vid tillåtna kN/m
Belastningskurva vid testning
Belastningskurva med kabelränna/-ledningsbredd i mm
Sidböjningskurva beroende på konsolavstånd

Alla typer

Alla typer

Typ	Längd	Bredd	Höjd	Plåttjocklek	Brandsäker installation / funktionsgaranti	Färg	Material	Yta	E-Nr.	Art.nr.	Mängd	Minsta förpackning
RKSM 610 FT	3050 mm	100 mm	60 mm	1 mm	ja	zink	Stål	varmförzinkad	1132468	6047612	m	3 m
RKSM 615 FT	3050 mm	150 mm	60 mm	1 mm	ja	zink	Stål	varmförzinkad	1132470	6047631	m	3 m
RKSM 620 FT	3050 mm	200 mm	60 mm	1 mm	ja	zink	Stål	varmförzinkad	1132472	6047639	m	3 m
RKSM 630 FT	3050 mm	300 mm	60 mm	1 mm	ja	zink	Stål	varmförzinkad	1132474	6047655	m	3 m
RKSM 640 FT	3050 mm	400 mm	60 mm	1 mm	ja	zink	Stål	varmförzinkad	1132476	6047690	m	3 m
RKSM 650 FT	3050 mm	500 mm	60 mm	1 mm	nej	zink	Stål	varmförzinkad	1132478	6047720	m	3 m
RKSM 660 FT	3050 mm	600 mm	60 mm	1 mm	nej	zink	Stål	varmförzinkad	1132480	6047736	m	3 m

Tillbehör

Systemtillbehör

Produkter	Typ	E-Nr.	Art.nr.	Mängd	Minsta förpackning

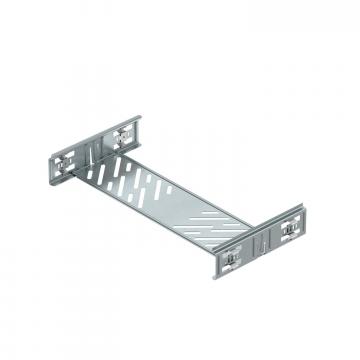

Skarvset Magic DD	KTSMV 640 DD	1131453	6068944	Styck	1 Styck
Lock med vridregel FT	DRL 400 FT	-----	6051413	m	3 m

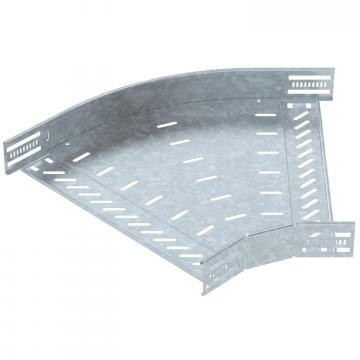

45° böj 60 FT	RB 45 640 FT	-----	6036138	Styck	1 Styck

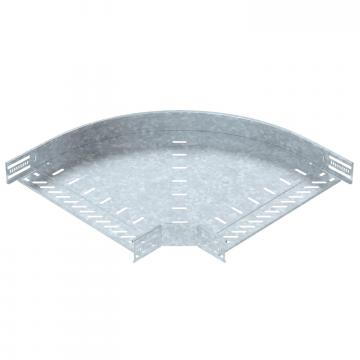

90° böj 60 FT	RB 90 640 FT	-----	6036598	Styck	1 Styck

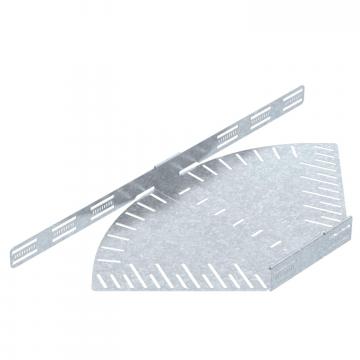

Böj med variabel vinkel 60 FT	RB W 640 FT	-----	6037128	Styck	1 Styck

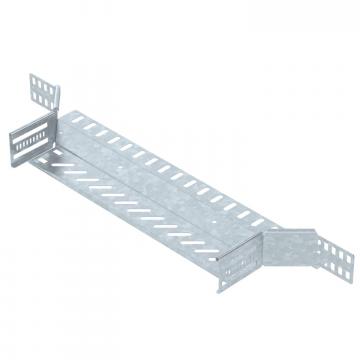

T-stycke 60 FT	RAA 640 FT	-----	6042219	Styck	1 Styck

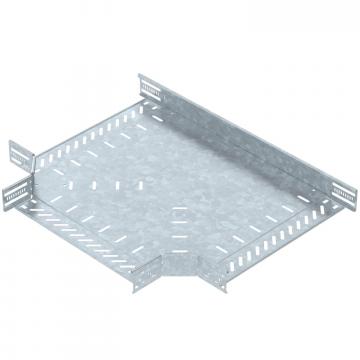

T-stycke 60 FT	RT 640 FT	-----	6038138	Styck	1 Styck
Lock med vridregel (DD)	DRL 400 DD	1131380	6052715	m	3 m
Mellanvägg 60 (DD)	TSG 60 DD	1131407	6062327	m	3 m

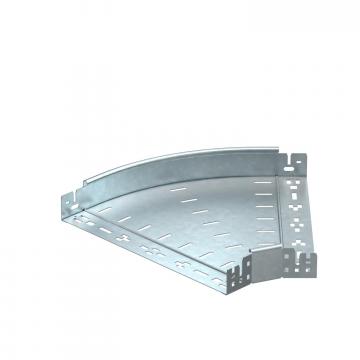

45-böj Magic 60 FT	RBM 45 640 FT	-----	6041068	Styck	1 Styck
Böj variabel Magic 60 FT	RBMV 640 FT	-----	6040508	Styck	1 Styck
