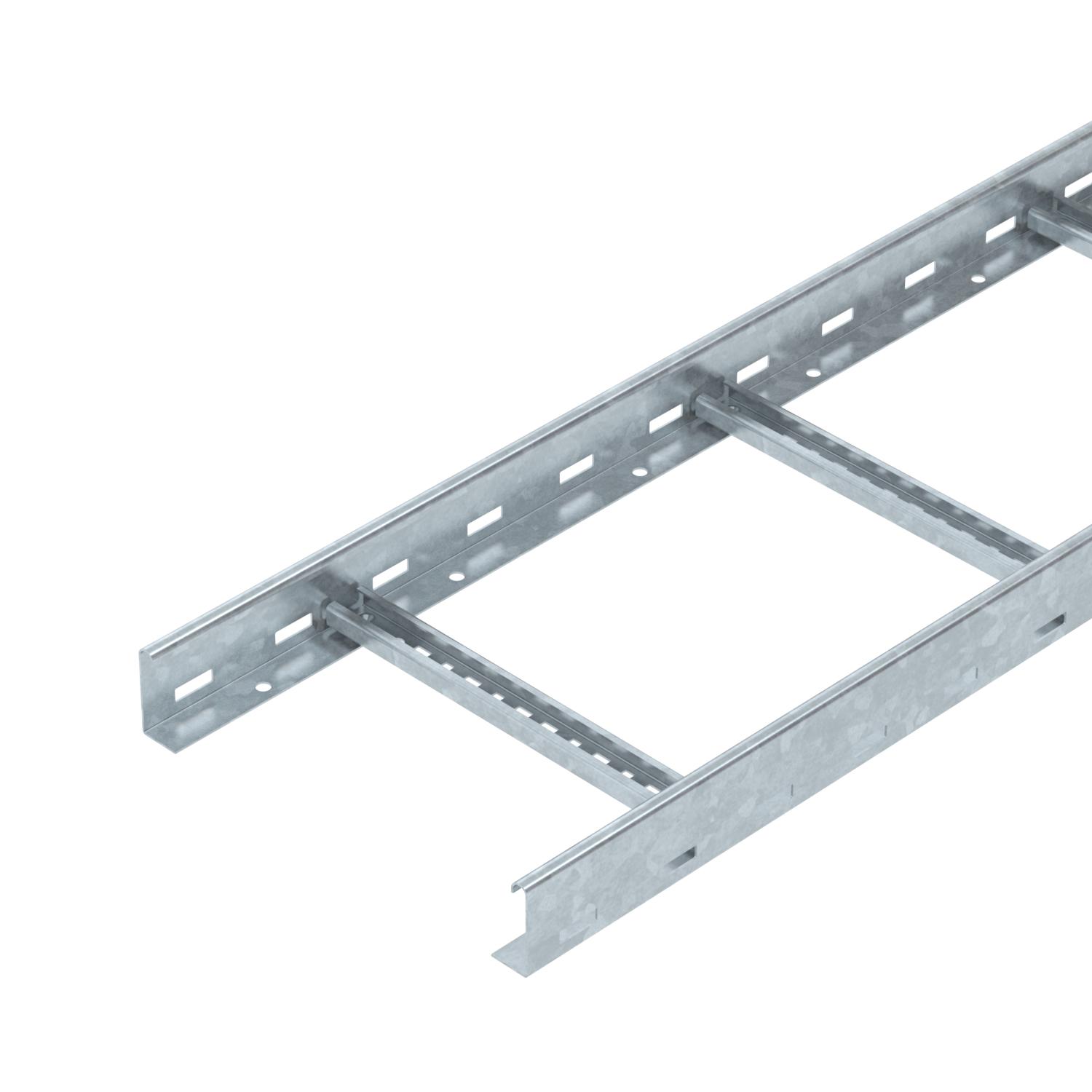

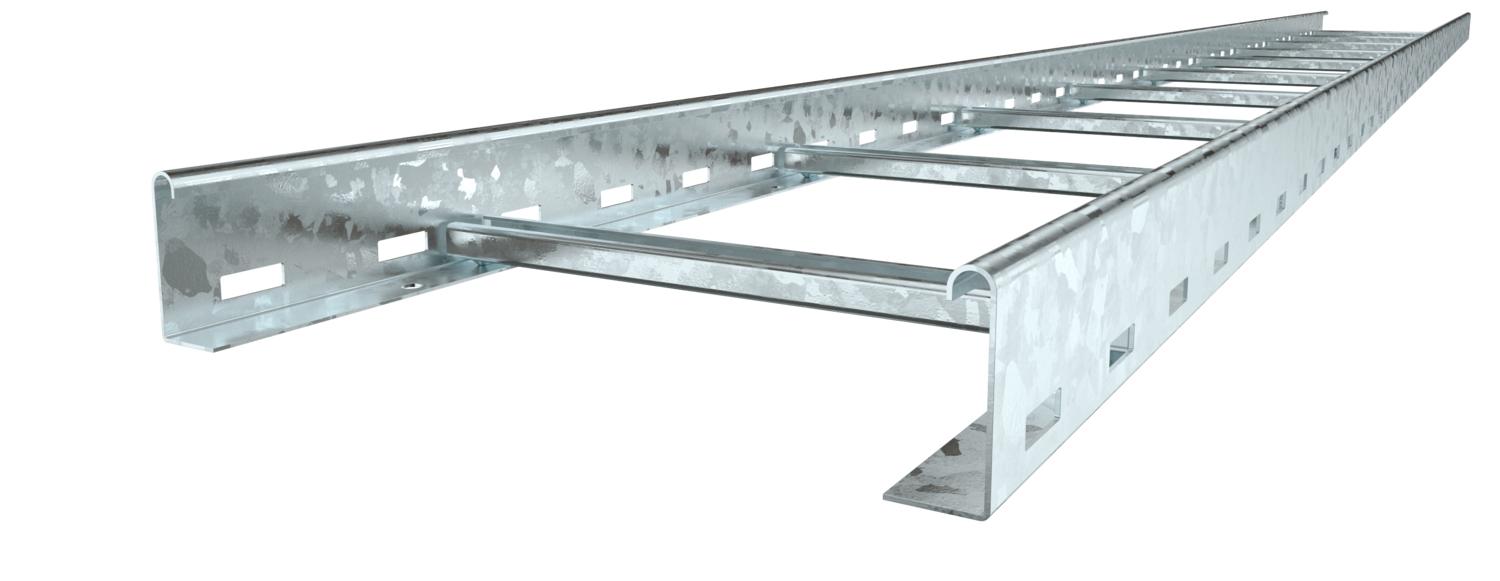

Kabelstege LCIS 60, 3 m C30 FT 3000 | 300 | 1,5 | nej

Kabelstege LCIS 60, 3 m C30 FT

Art.nr. 6209723 | EAN 4012196431748 | E-Nr. 1132507

Art.nr. / Typ

Längd	3000 mm

Bredd

Gaveltjocklek	1,5 mm

Brandsäker installation / funktionsgaranti	nej

Produktbeskrivning

Produktbeskrivning

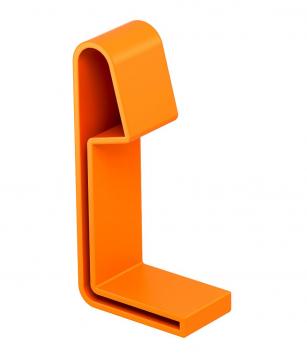

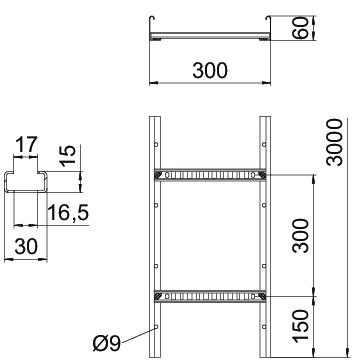

Kabelstege med sidhöjd 60 mm med svetsade C30 profilpinnar öppna uppåt. Inbockad sidogavel som förstärkning och som kantskydd. Fastsättning på konsolen sker med skarvbeslag typ LKS 40. Stegpinnens slitsmått är 16,5 mm, och den passande kabelhållaren är av typen BS-H....
Magnetisk skärmdämpning utan lock 10 dB, med lock 15 dB.

Teknisk data

Teknisk data

Brandsäker installation / funktionsgaranti	nej
Bredd	300 mm
CO₂-avtryck (GWP) från vagga till grind	6,9488 kg CO₂e / 1 Meter

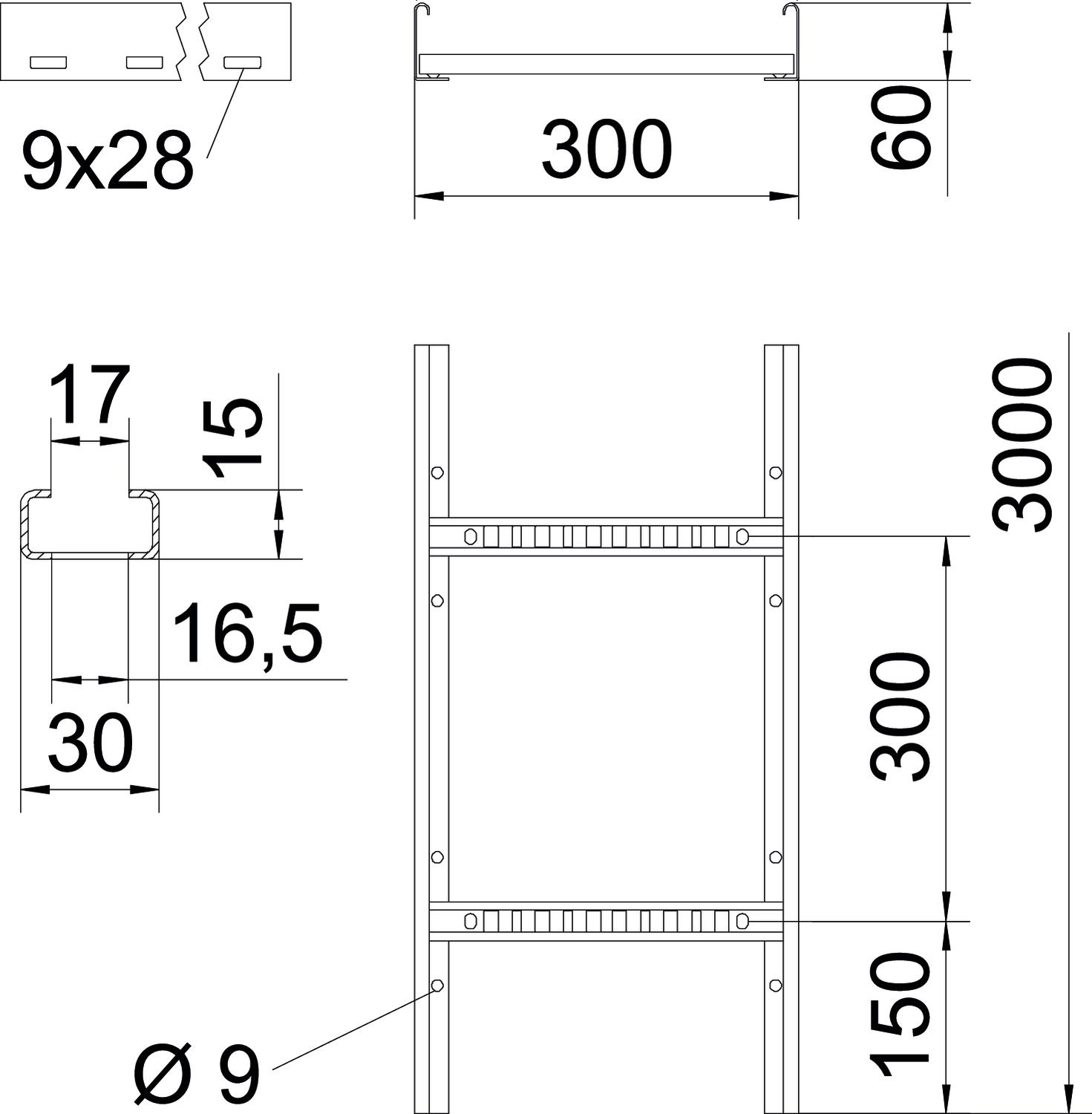

Dimension	60x300x3000
Färg	zink
Fastsättning stegpinnar	svetsad
Gaveltjocklek	1,5 mm
Höjd	60 mm
Konsolavstånd 1,5 m	3,3 kN/m
Konsolavstånd 2,0 m	2 kN/m
Konsolavstånd 2,5 m	1,3 kN/m
Konsolavstånd 3,0 m	1 kN/m
Konsolavstånd 3,5 m	0,78 kN/m
Konsolavstånd 4,0 m	0,4 kN/m

Längd	3000 mm
Material	Stål
Mått B	300 mm
Mellanrumsmått stegpinne	17,00
Rostfritt stål, betat	nej
Sidohålning	ja
Stegpinneavstånd	300 mm
Tvärsnitt	12000 mm²
Tvärsnitt	120 cm²
Utförande med brett spann	nej
Utförande sidogavel	flata profiler
Utförande stegpinnar	Hålad profil
Yta	varmförzinkad

Teknisk data

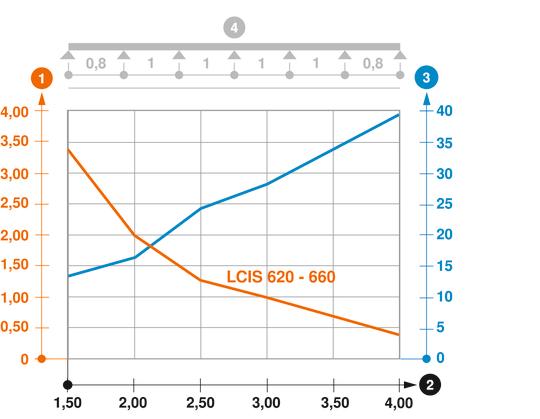

Belastningsdiagram kabelstege typ LCIS 60

Tillåten belastning i kN/m
Stödbredd i m
Gavelböjning i mm vid tillåtna kN/m
Belastningskurva vid testning
Belastningskurva med kabelränna/-ledningsbredd i mm
Sidböjningskurva beroende på konsolavstånd

Alla typer

Alla typer

Typ	Längd	Bredd	Gaveltjocklek	Brandsäker installation / funktionsgaranti	E-Nr.	Art.nr.	Mängd	Minsta förpackning
LCIS 620 3 FT	3000 mm	200 mm	1,5 mm	nej	1132502	6209721	m	3 m
LCIS 630 3 FT	3000 mm	300 mm	1,5 mm	nej	1132507	6209723	m	3 m
LCIS 640 3 FT	3000 mm	400 mm	1,5 mm	nej	1132513	6209725	m	3 m
LCIS 650 3 FT	3000 mm	500 mm	1,5 mm	nej	1132517	6209727	m	3 m
LCIS 660 3 FT	3000 mm	600 mm	1,5 mm	nej	1132521	6209729	m	3 m

Tillbehör

Systemtillbehör

Produkter	Typ	E-Nr.	Art.nr.	Mängd	Minsta förpackning

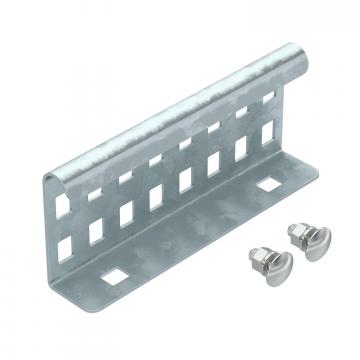

Skarv vfz (FT)	LVG 60 FT	1131471	6208843	Styck	10 Styck

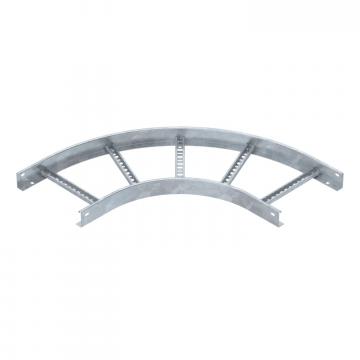

90° böj 60 FT	LB 90 630 R3 FT	1131297	6225064	Styck	1 Styck

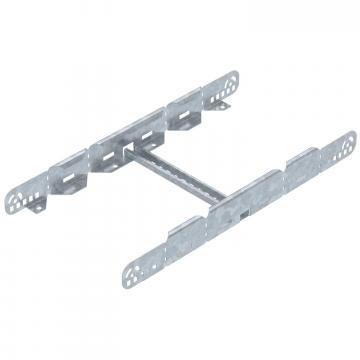

Multifunktionsförbindning FT	LMFV 630 FT	-----	6225732	Styck	1 Styck
Lock med vridregel FT	DRL 300 FT	-----	6051383	m	3 m
Mellanvägg 45 (DD)	TSG 45 DD	1131901	6062321	m	3 m
Övergångsplåt FT	LAB 30 FT	-----	6220444	Styck	1 Styck
