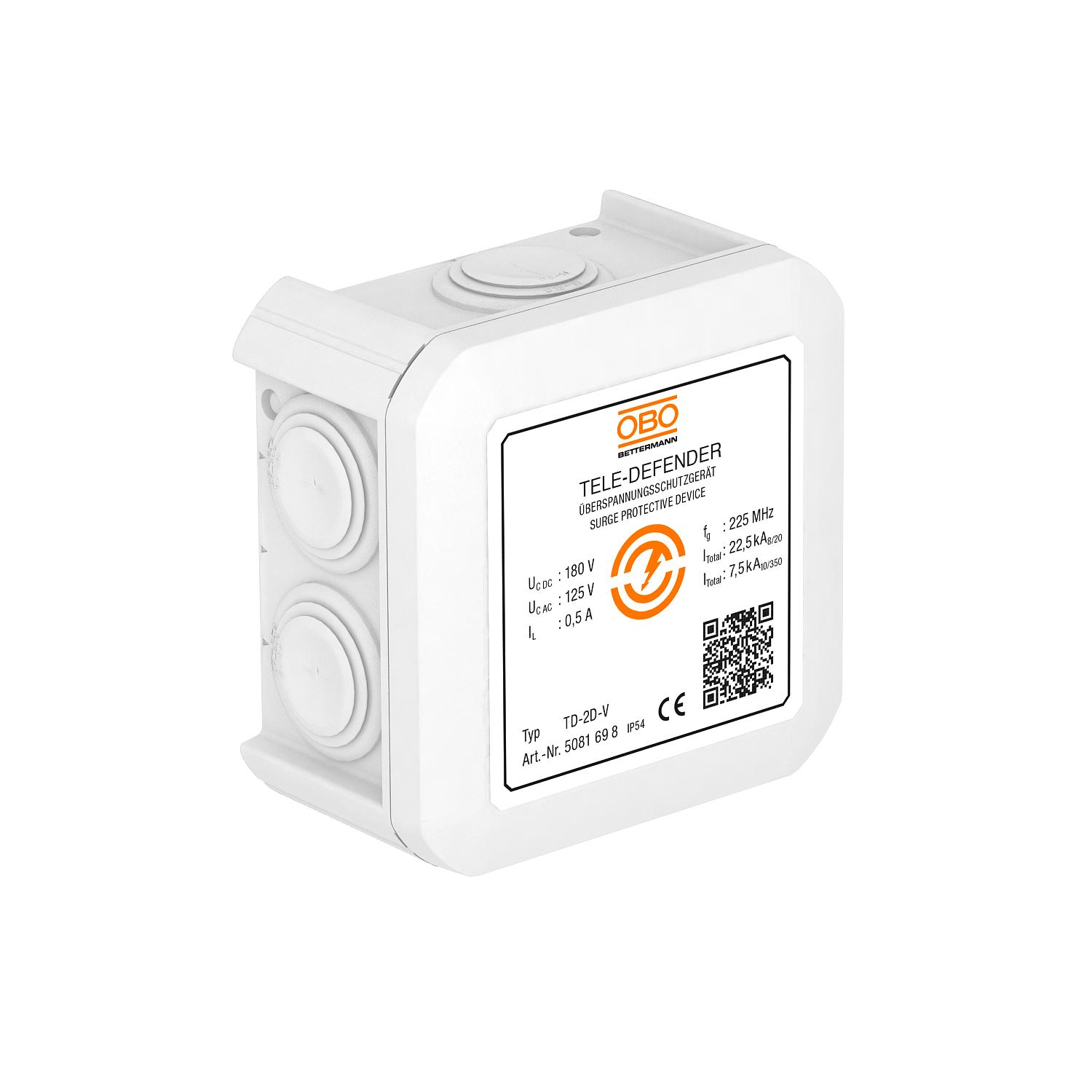

Kombiavledare TD-2D-V för VDSL-system
Art.nr. 5081698 | EAN 4012196427444 | E-Nr. 5271792
- Produktbeskrivning
-
ProduktbeskrivningDataledningsskydd för telekommunikationsanordningar
• Låg skyddsnivå vid hög strömbelastning
• Push-in-klämmor för snabb installation
• Bandbreddsoptimerat för säker överföring upp till 225 MHz
• Utanpåliggande montering
Användning: Idealisk för alla DSL-system, IP-anslutningar, ISDN eller analog
telekommunikation
-
- Teknisk data
-
Teknisk data
Anslutningstvärsnitt flertrådigt max. 1 mm² Anslutningstvärsnitt flertrådigt min. 0,14 mm² Anslutningstvärsnitt flexibelt max. 1 mm² Anslutningstvärsnitt flexibelt min. 0,14 mm² Anslutningstvärsnitt styv max. 1,5 mm² Anslutningstvärsnitt styv min. 0,08 mm² Antal poler 2 Dimension 180V Explosionssäkert utförande nej Färg vit Fjärrkontakt nej Gränsfrekvens 225 MHz Impulsström 2,5 kA Infogningsdämpning (insertion loss) ≤3 dB Inkopplingssystem Klämma Isolationsmotstånd >10 MΩ Kapacitans (ledare-jord) <20 pF Kapacitans (ledare-ledare) <10 pF Kapslingsklasser IP54 Kategorie Typ 1+2+3 / D1+C2+C1 Ledningsslag för överspänningsskyddsenheter telekommunikationsledningen LPZ 0→3 Material Plast Max. kontinuerlig spänning AC 125 V Max. kontinuerlig spänning DC 180 V Nominell belastningsström AC 0,35 A Nominell belastningsström DC 0,5 A Övervakning nej Seriemotstånd per ledare 2,2 Ω ± 5 % Signalering på enheten utan Skärm anslutning ja Skärmning direkt Spänningsskyddsnivå ledare–jord <600 V Spänningsskyddsnivå ledare–ledare <350 V SPD enligt IEC 61643-21 Klass I+II+III / D1+C2+C1 Stötströmsstyrka ledare-ledare C2: 15 kV / 7,5 kA (8/20µs) Stötströmsstyrka ledare-ledare C2: 15 kV / 7,5 kA (8/20µs) Temperaturanvändningsområde max. 80 °C Temperaturanvändningsområde min. -40 °C Testad enligt IEC 61643-21 Total avledningsstötström (10/350) D1: 7,5 kA Total avledningsstötström (8/20) 22,5 kA - Alla typer
