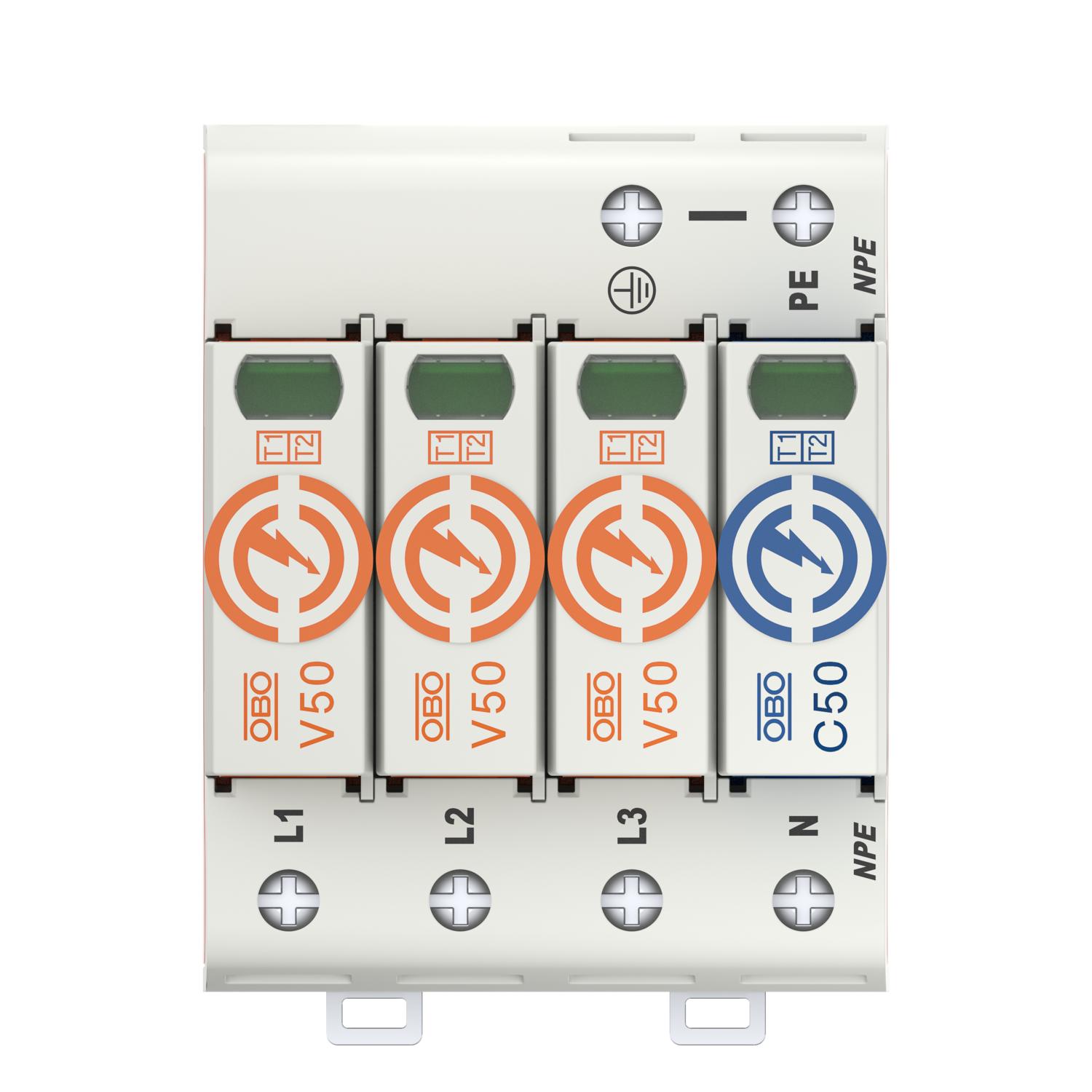

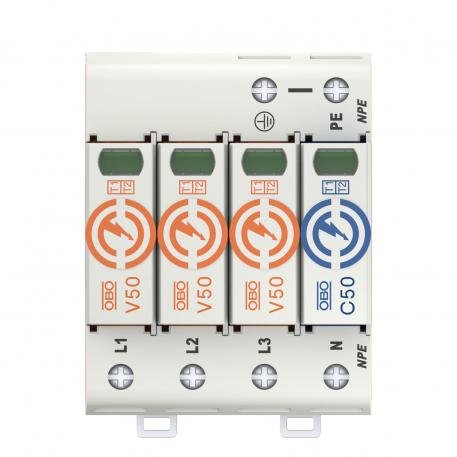

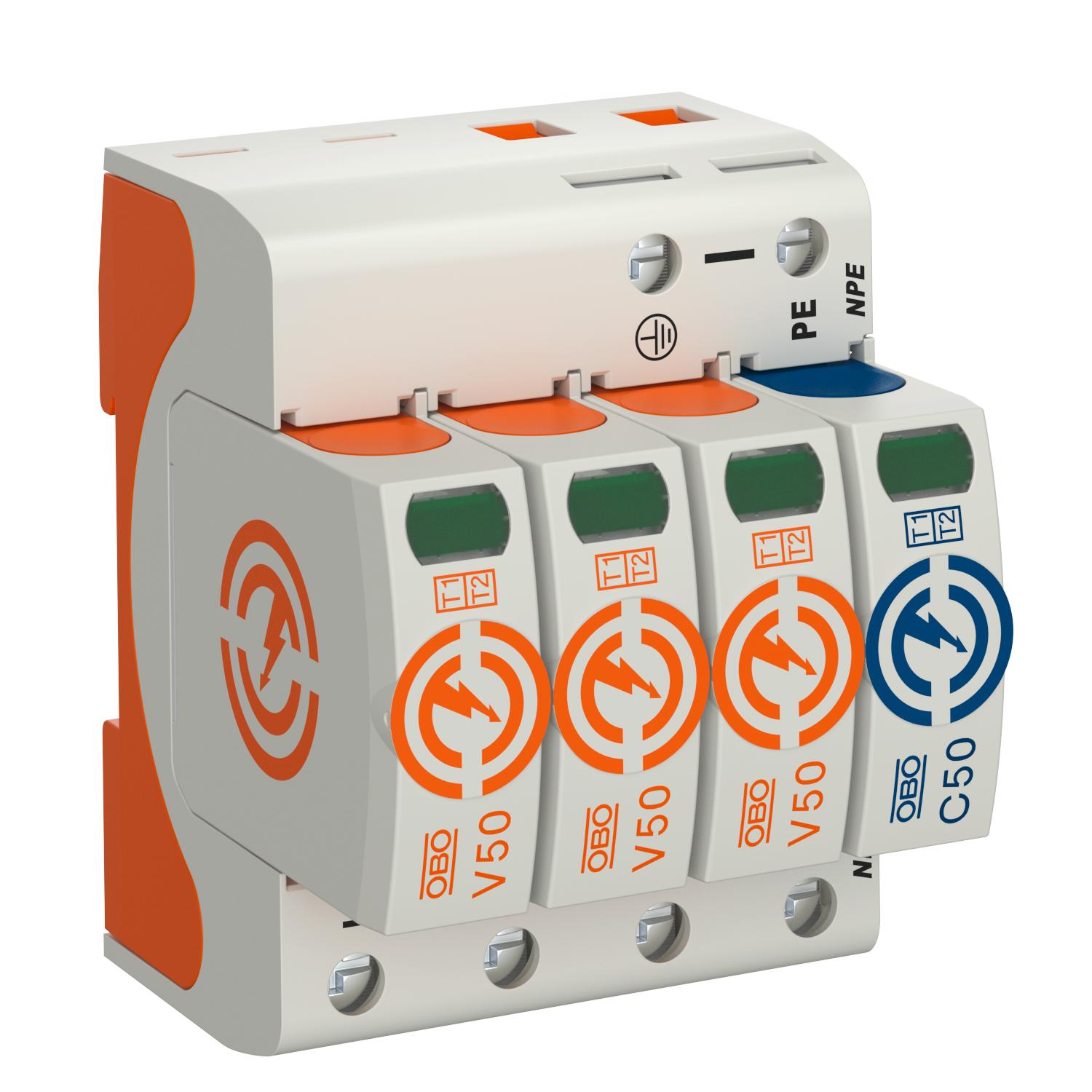

Kombiavledare V50, 3-polig+NPE 280 V 3+N/PE | 280 | IP20

Kombiavledare V50, 3-polig+NPE 280 V

Art.nr. 5093526 | EAN 4012196159697 | E-Nr. 5273720

Art.nr. / Typ

Polutförande

Max. kontinuerlig spänning AC	280 V

Kapslingsklasser	IP20

Produktbeskrivning

Produktbeskrivning

Kombiskydd, typ 1+2

• för åskskyddspotentialutjämning enligt SS EN 62305
• blixtströmavledningsförmåga 12,5 kA (10/350) per pol och upp till 50 kA (10/350) totalt
• modular jackbar avledare med brytare och optisk statusindikering
• spärrfunktion med vibrationsskydd och spänningskodning
• plast enligt UL 94 V-0
• FS modellen har en potentialfri växlande kontakt för fjärrsignal

Användning: åskskyddspotentialutjämning för byggnader i klass III och IV.
* Komplett = över- och underdel

Teknisk data

Anslutningsmöjligheter

Anslutningstvärsnitt FM-klämmor max.	16 AWG
Anslutningstvärsnitt FM-klämmor max.	1,5 mm²
Anslutningstvärsnitt FM-klämmor min.	21 AWG
Anslutningstvärsnitt FM-klämmor min.	0,5 mm²
Avledningsstötström (8/20 µs) [totalt]	80 kA
Blixtstötström (10/350 µs)	12,5 kA
Blixtstötström (10/350) [totalt]	50 kA
CO₂-avtryck (GWP) från vagga till grind	1,3034 kg CO₂e / 1 Styck

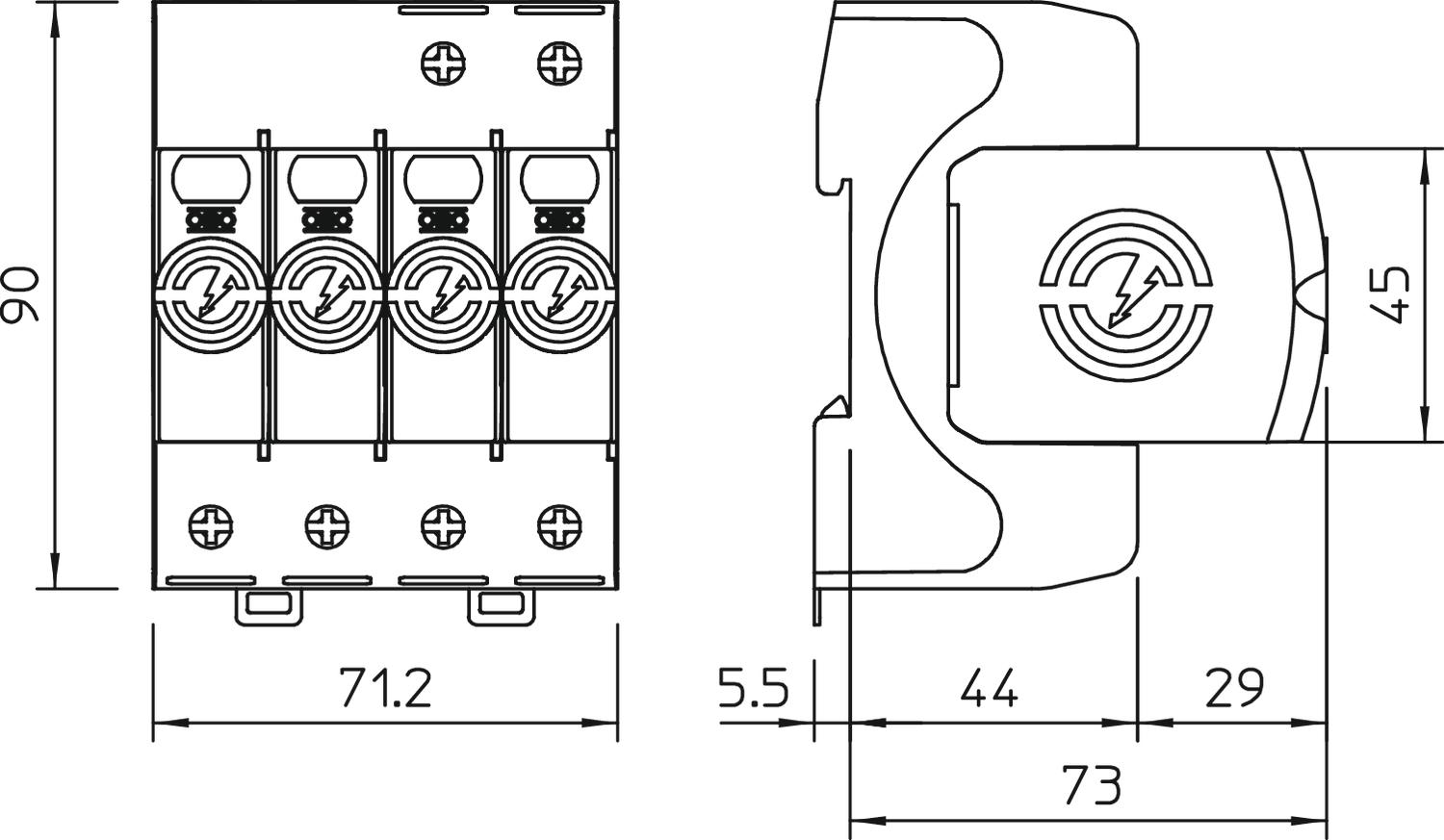

Dimension	280V
Driftstemperatur max.	80 °C
Driftstemperatur min.	-40 °C
Fjärrsignal	nej
Följeström (eff) [N-PE]	0,1 kA
Gemensam spänningsskyddsnivå (L-PE)	2,5 kV
Godkännande	VDE
Integrerad försäkring	nej
Kapslingsklasser	IP20
Kapslingsmaterial	PA UL 94 V-0
Kortslutningssäkerhet vid max. försäkring på nätsidan	50 kA eff
Ledartvärsnitt, fast (en-/flertrådig) max.	35 mm²
Ledartvärsnitt, fast (en-/flertrådig) max.	2 AWG
Ledartvärsnitt, fast (en-/flertrådig) min.	1,5 mm²
Ledartvärsnitt, fast (en-/flertrådig) min.	16 AWG
Ledartvärsnitt, flexibelt (fintrådig) max.	2 AWG
Ledartvärsnitt, flexibelt (fintrådig) max.	35 mm²
Ledartvärsnitt, flexibelt (fintrådig) min.	1,5 mm²
Ledartvärsnitt, flexibelt (fintrådig) min.	16 AWG
Ledningsslag för överspänningsskyddsenheter	Energiledning AC
Märkspänning AC (50/60 Hz)	230 V
Max avledningsstötström (8/20 µs)	50 kA
Max. försäkring på nätsidan	160 A gL/gG

Max. kontinuerlig spänning (L-N)	280 V
Max. kontinuerlig spänning AC	280 V
Maximal avledningsstötström (8/20 µs) [L-N]	50 kA
Maximal driftspänning (N-PE)	255 V
Maximal försäkring	160 A
Minsta avstånd	1,5 mm
Monteringstyp	DIN-skena 35 mm
Nättyp	TN-S, TT
Nätverkskonfiguration TN	ja
Nätverkskonfiguration TN-C	nej
Nätverkskonfiguration TN-C-S	ja
Nätverkskonfiguration TN-S	ja
Nätverkskonfiguration TT	ja
Nominell avledningsstötström (8/20 µs)	30 kA
Nominell avledningsstötström (8/20 µs) [L-N]	30 kA
Normkrav enligt SS-EN 61643-11	Typ 1+2
Polantal	4

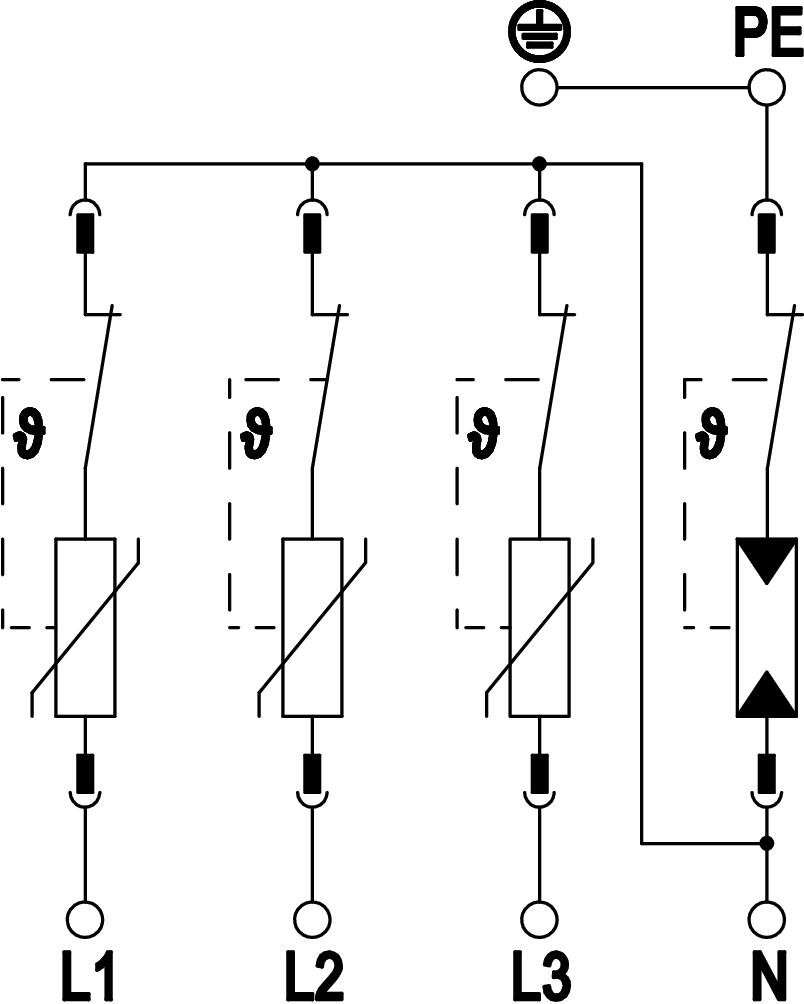

Polutförande	3+N/PE
Reaktionstid	<25 ns
Restspänning [L-N] @ 1 kA	0,7 kV
Restspänning [L-N] @ 12,5 kA	1 kV
Restspänning [L-N] @ 5 kA	0,8 kV
Signalering på enheten	optisk
Spänningsskyddsnivå [L-N]	≤1,3
SPD enligt SS-EN 61643-1	klass I+II
SPD enligt UL 1449	Typ 4
TOV-spänning [L-N] - felsäkert läge - 120 min	440 V
TOV-spänning [L-N] - motståndsläge - 5 s	335 V
TOV-spänning [L-PE] - motståndsläge - 200 ms	1200 V
Utblåsande	nej
Vridmoment	4 Nm
