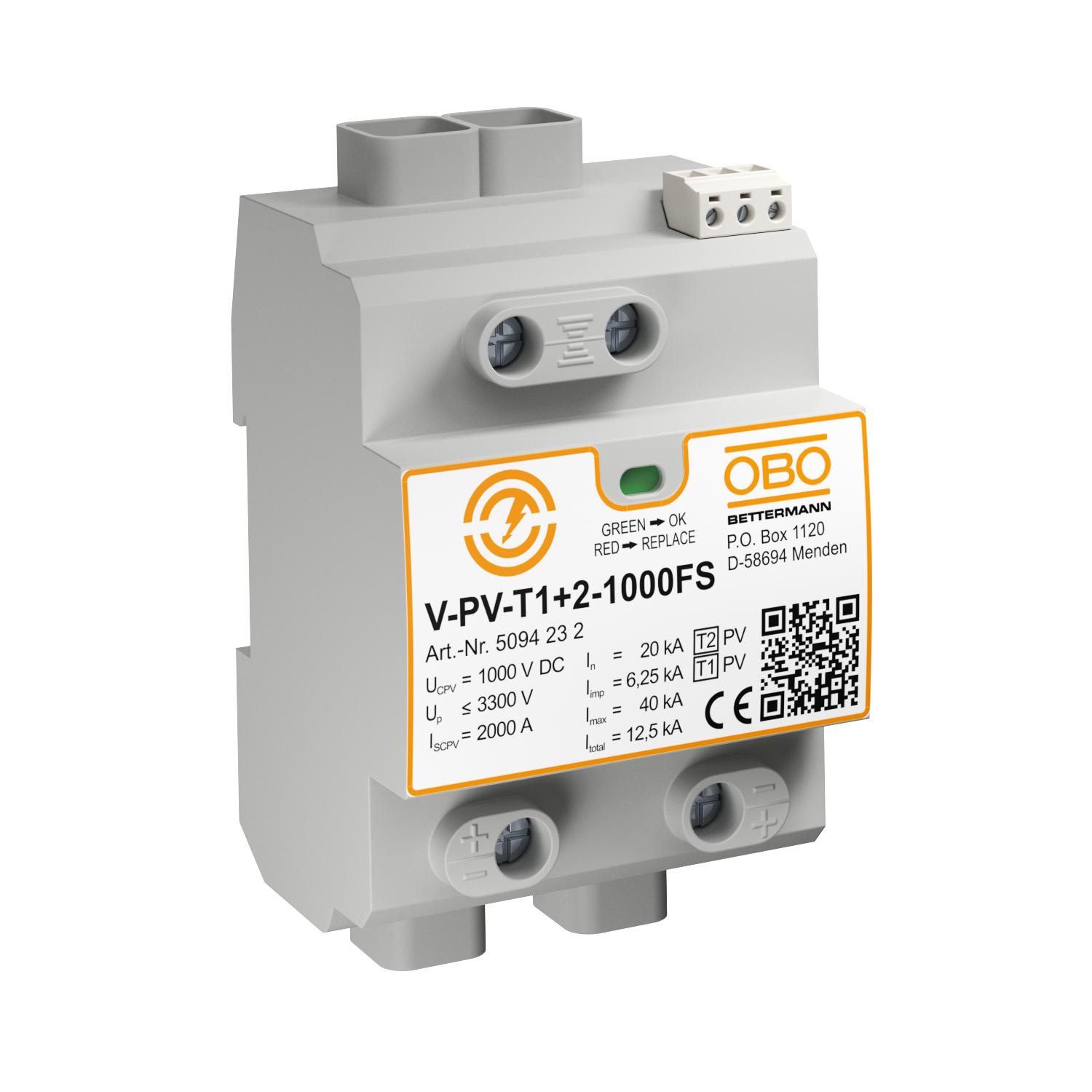

Komplettblock för solpaneler 1000 V DC med fjärrsignalering

Art.nr. / Typ

Polutförande	övriga

Kapslingsklasser	IP20

Produktbeskrivning

Produktbeskrivning

Kombiavledare typ 1 + 2 enligt EN 50539-11 för blixt- och överspänningsskydd för PV-system.

-

Teknisk data

Avledningsstötström (8/20 µs) [totalt]	40 kA
Blixtstötström (10/350 µs)	6,25 kA
Blixtstötström (10/350) [totalt]	12,5 kA
Bredd	71,2 mm
Dimension	1000V DC
Driftstemperatur max.	80 °C
Driftstemperatur min.	-40 °C
Färg	grå
Fjärrsignal	ja
FM-kontakter	Omkopplare
Höjd	120 mm
Integrerad försäkring	nej
Kapslingsklasser	IP20
Längd	65,5 mm
Ledartvärsnitt, fast (en-/flertrådig) max.	35 mm²
Ledartvärsnitt, fast (en-/flertrådig) min.	2,5 mm²
Ledartvärsnitt, flexibelt (fintrådig) max.	35 mm²
Ledartvärsnitt, flexibelt (fintrådig) min.	2,5 mm²
Ledningsslag för överspänningsskyddsenheter	Energiledning DC (PV)
LPZ	0→2
Max avledningsstötström (8/20 µs)	40 kA
Max. kontinuerlig spänning DC	1000 V

max. solcellsspänning	1000 V
Monteringstyp	DIN-skena 35 mm
Nättyp	DC
Nätverkskonfiguration DC	ja
Nätverkskonfiguration IT	nej
Nätverkskonfiguration övriga	nej
Nätverkskonfiguration TN	nej
Nätverkskonfiguration TN-C	nej
Nätverkskonfiguration TN-C-S	nej
Nätverkskonfiguration TN-S	nej
Nätverkskonfiguration TT	nej
Nominell avledningsstötström (8/20 µs)	20 kA
Normkrav enligt SS-EN 61643-11	Typ 1+2
OBO nominell belastningsström (ingång/utgång)	50 A
Polutförande	övriga
Provningsklass typ 1	ja
Provningsklass Typ 2	ja
Reaktionstid	<25 ns
Signalering på enheten	optisk
SPD enligt SS-EN 61643-1	klass I+II
Utblåsande	nej
Utförande	Y-konfiguration + FS
