Komplettblock för solpaneler 1000 V DC övriga | IP20

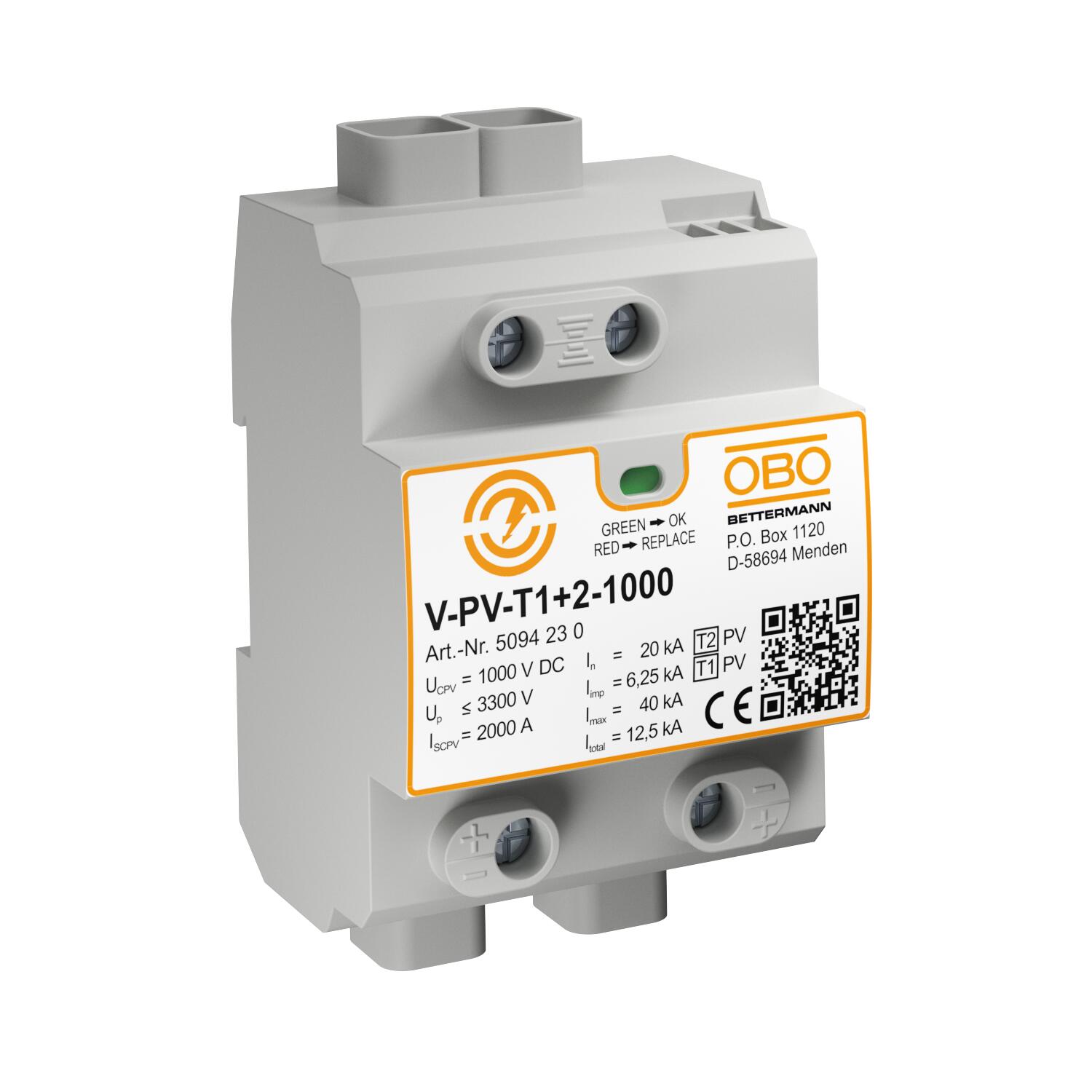

Komplettblock för solpaneler 1000 V DC

Art.nr. 5094230 | EAN 4012196603718 | E-Nr. 5273745

Art.nr. / Typ

Polutförande	övriga

Kapslingsklasser	IP20

Produktbeskrivning

Produktbeskrivning

Kombiavledare typ 1 + 2 för åsk- och överspänningsskydd av PV anläggningar

Kombiavledare typ 1 + 2 för åsk- och överspänningsskydd av PV anläggningar.

• Åskskydd potentialutjämning enligt IEC 62305
• Överspänningsskydd enligt IEC 60364-7-712 (VDE 0100-712)
• avledningsförmåga upp till 12,5 kA (10/350) och 40 kA (8/20)
• felbeständig Y-krets med statusindikering
• FS-varianten har en potentialfri växlingskontakt för fjärrsignalering

Användning: blixtström- och överspänningsskydd för solelsystem.

Teknisk data

Anslutningsmöjligheter

Avledningsstötström (8/20 µs) [totalt]	40 kA
Blixtstötström (10/350 µs)	6,25 kA
Blixtstötström (10/350) [totalt]	12,5 kA

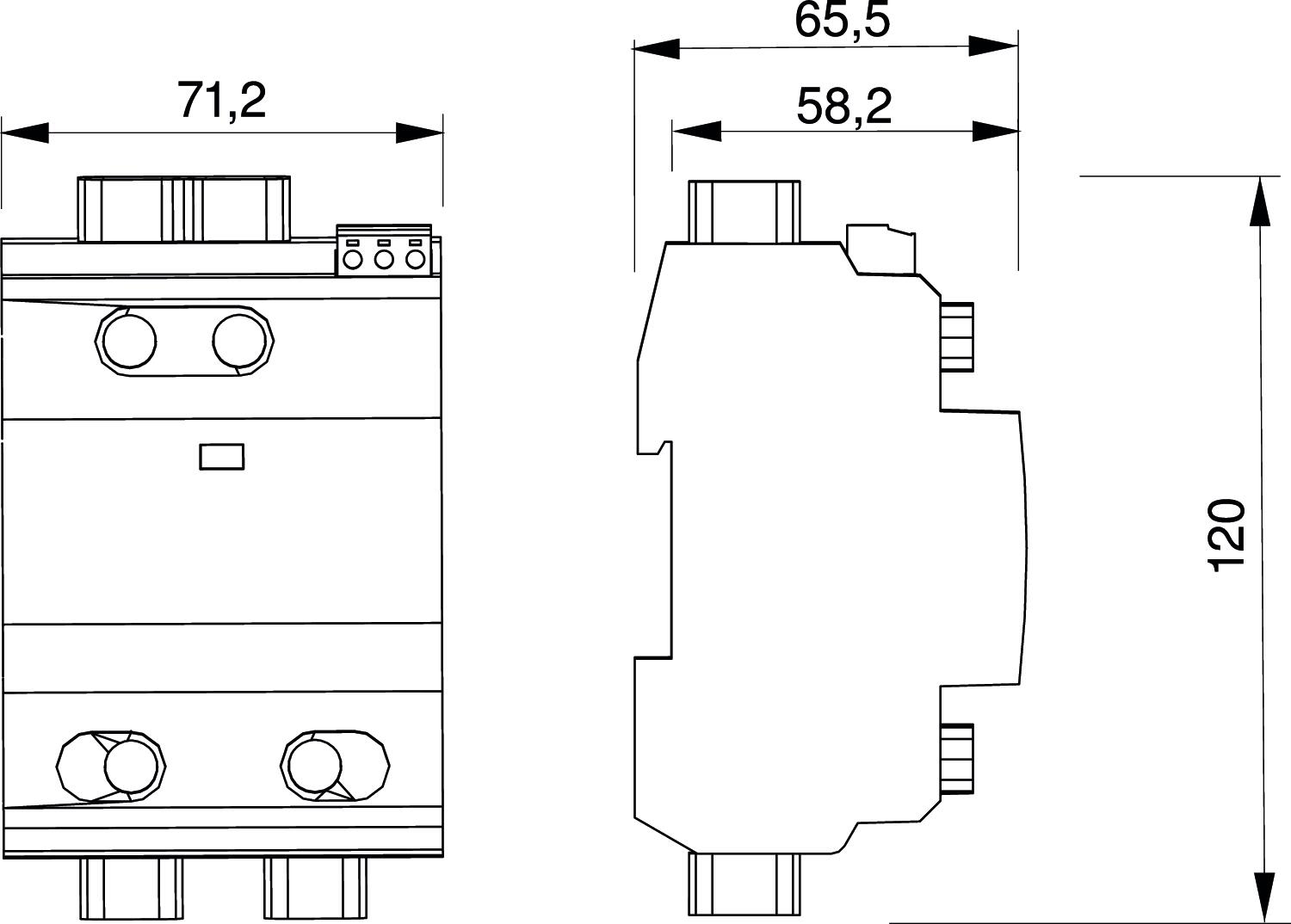

Bredd	71,2 mm
Dimension	1000V DC
Driftstemperatur max.	80 °C
Driftstemperatur min.	-40 °C
Färg	grå
Fjärrsignal	nej
Höjd	120 mm
Integrerad försäkring	nej
Kapslingsklasser	IP20
Längd	65,5 mm
Ledartvärsnitt, fast (en-/flertrådig) max.	35 mm²
Ledartvärsnitt, fast (en-/flertrådig) min.	2,5 mm²
Ledartvärsnitt, flexibelt (fintrådig) max.	35 mm²
Ledartvärsnitt, flexibelt (fintrådig) min.	2,5 mm²
Ledningsslag för överspänningsskyddsenheter	Energiledning DC (PV)
LPZ	0→2
Max avledningsstötström (8/20 µs)	40 kA
Max. kontinuerlig spänning DC	1000 V
max. solcellsspänning	1000 V

Monteringstyp	DIN-skena 35 mm
Nättyp	DC
Nätverkskonfiguration DC	ja
Nätverkskonfiguration IT	nej
Nätverkskonfiguration övriga	nej
Nätverkskonfiguration TN	nej
Nätverkskonfiguration TN-C	nej
Nätverkskonfiguration TN-C-S	nej
Nätverkskonfiguration TN-S	nej
Nätverkskonfiguration TT	nej
Nominell avledningsstötström (8/20 µs)	20 kA
Normkrav enligt SS-EN 61643-11	Typ 1+2
OBO nominell belastningsström (ingång/utgång)	50 A
Polutförande	övriga
Provningsklass typ 1	ja
Provningsklass Typ 2	ja
Reaktionstid	<25 ns
Signalering på enheten	optisk
SPD enligt SS-EN 61643-1	klass I+II
Utblåsande	nej

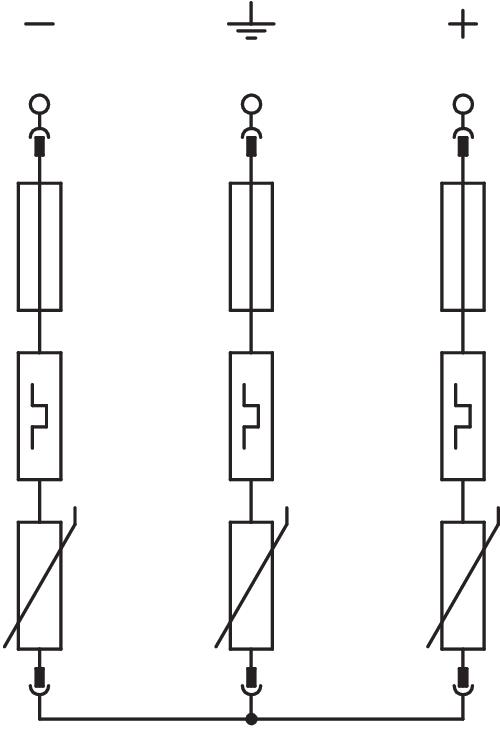

Utförande	Y-konfiguration
