Monteringslock 350 storlek R7
Art.nr. 7400533 | EAN 4012195431503
- Produktbeskrivning
-

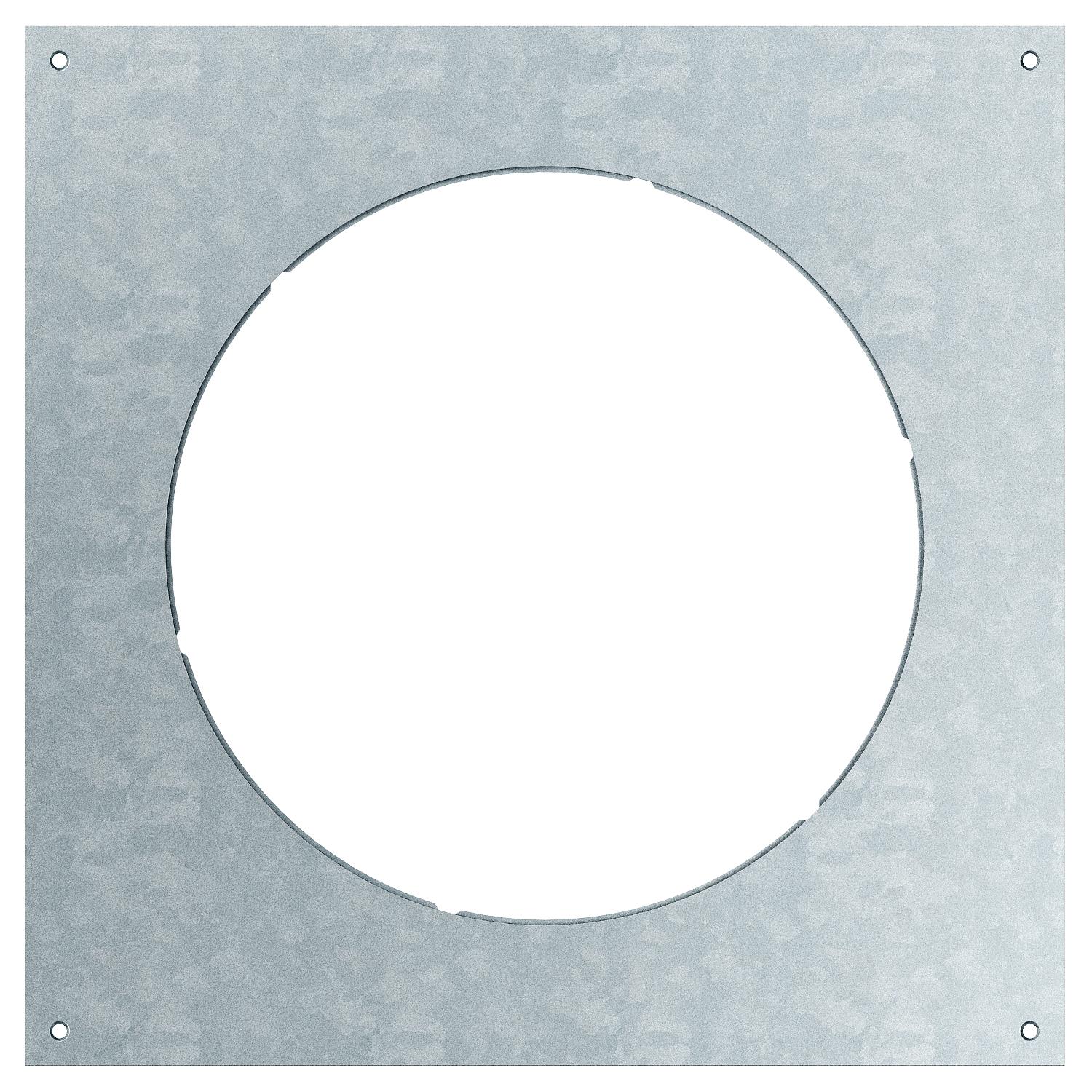

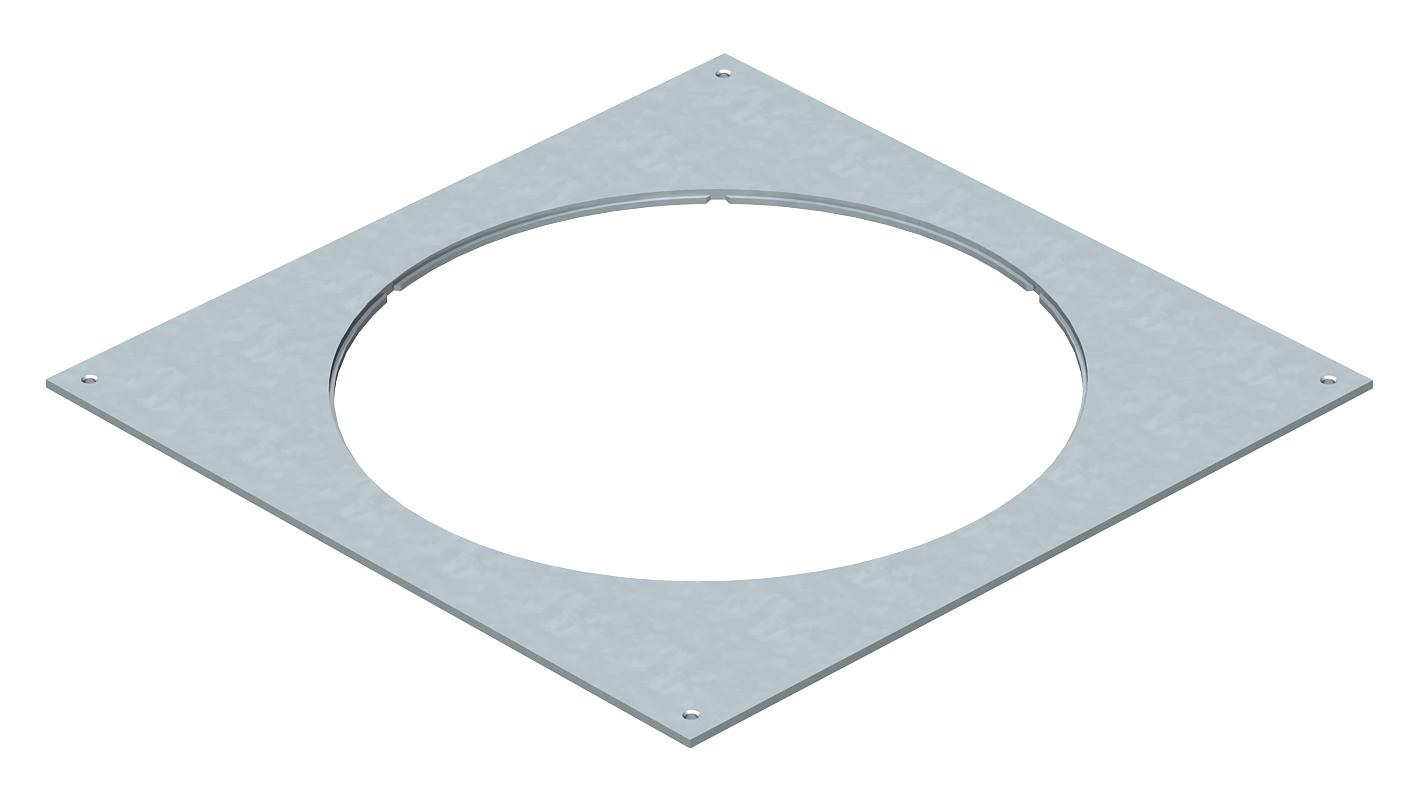

ProduktbeskrivningMonteringslock för typen UZD350-3 för montering av en monteringsenhet med nominell storlek R7. Monteringsöppningen fördjupad med 3 mm för förslutning i efterhand med blindplatta.
-
- Teknisk data
-
Mått

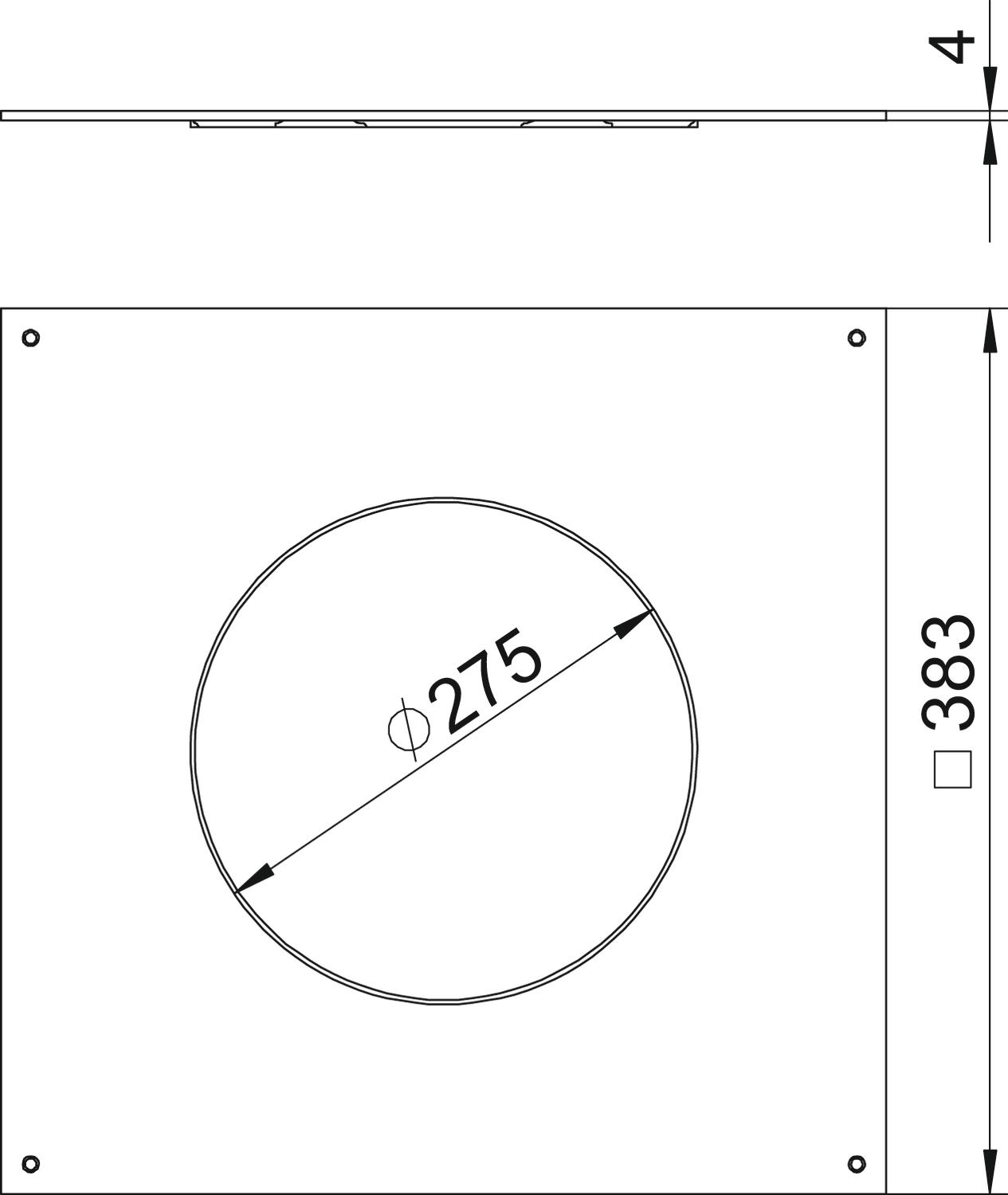

Bredd 383 mm Dimension 383x383x4 Golvunderhåll torr Kanalbredd max. 350 mm Kanalbredd min. 190 mm Lämplig för försänkt golvkanal ja Lämplig för kanal i golvplanet, sluten nej Längd 383 mm Material Stål Materialtjocklek 4 mm Mått A 383 mm Mått d Ø 275 mm Möjlighet till insättning av tätning nej Monteringsöppning rund Monteringsöppning för golvtank nej Nominell dimension 350 mm Nominell dimension för apparater R7 Skydd till monteringsöppning nej Utförande för tung belastning nej Yta sendzimirförzinkad - Alla typer
- Ladda ner
-
EU-försäkran om överensstämmelse DUG 350-3 R7 / 7400533 , 0.13MB , pdfREACH försäkran om överensstämmelse DUG 350-3 R7 / 7400533 , 0.12MB , pdfRoHS försäkran om överensstämmelse DUG 350-3 R7 / 7400533 , 0.12MB , pdfMontage anvisningar EÜK screed-covered duct system generation 3 , 76.05MB , pdfMontage anvisningar Golvbelagt kanalsystem EÜK , 10.26MB , pdfInga kravspecifikationer tillgängliga för denna produkt
