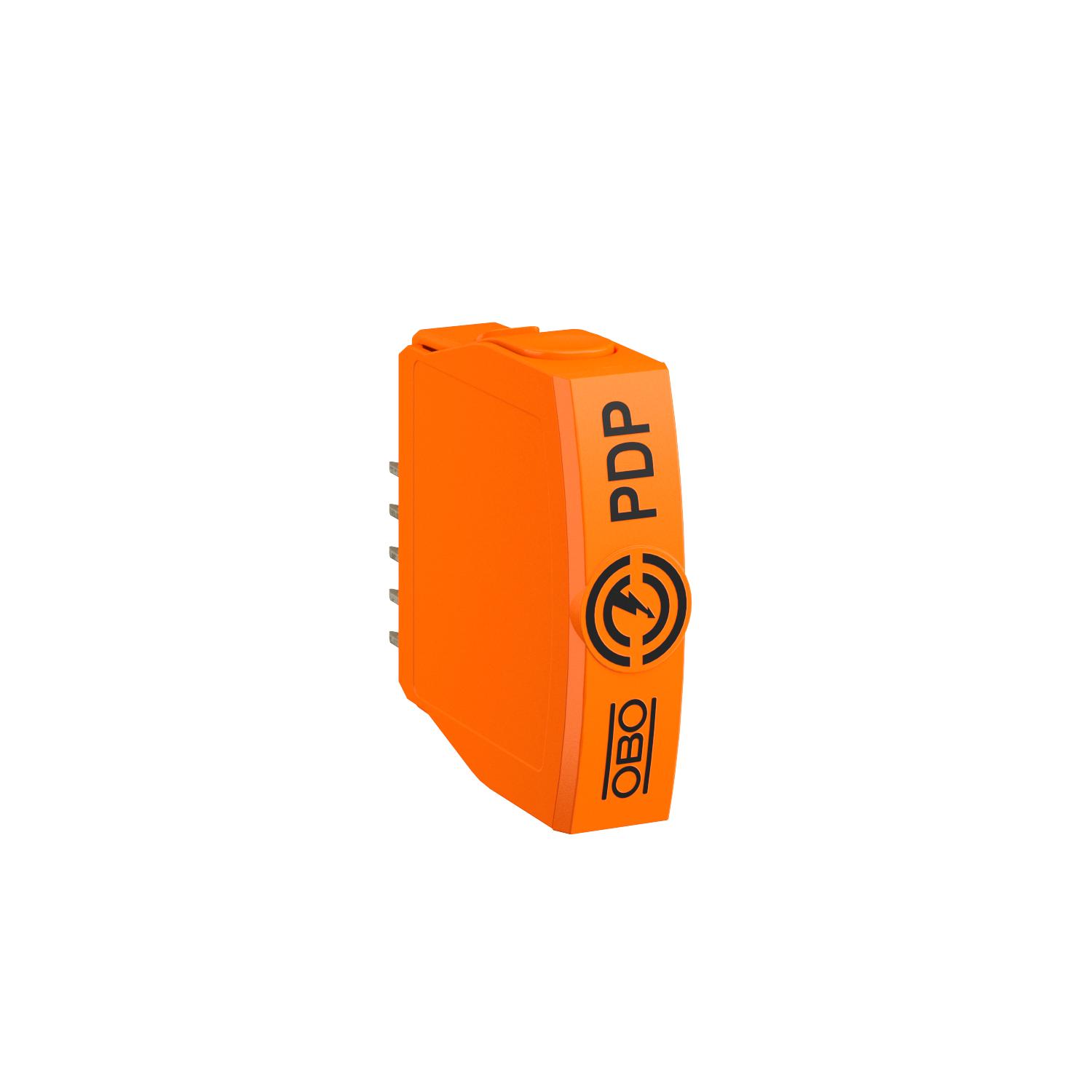

Överdel PDP, 2-polig, 48 V
Art.nr. 5080408 | EAN 4012196745876
- Produktbeskrivning
-
ProduktbeskrivningÖverdel, jackbart dataledningsskydd av typ 1+2/D1+C2 för mät-, styr- och reglerteknik
• Skyddsenhet för flertrådssystem
• Frekvensområde upp till 100 MHz
• Bygghöjd endast 12,5 mm
Användning: Universellt åsk- och överspänningsskydd för dataöverföringsutrustning inom MSR-teknik.
-
- Teknisk data
-
Teknisk data

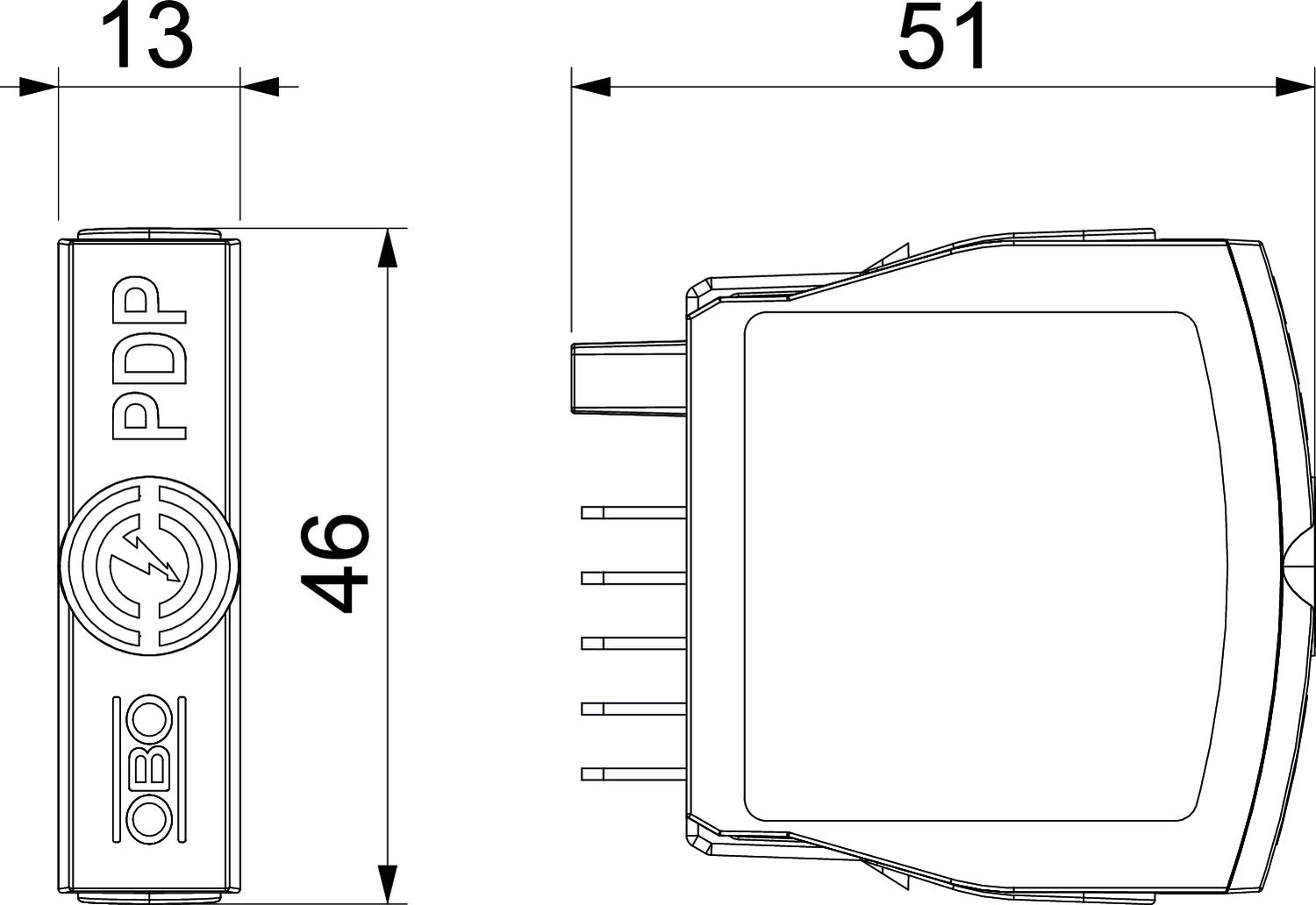

Anslutningstvärsnitt flertrådigt max. 2,5 mm² Anslutningstvärsnitt flertrådigt min. 0,14 mm² Anslutningstvärsnitt flexibelt max. 1,5 mm² Anslutningstvärsnitt flexibelt min. 0,14 mm² Anslutningstvärsnitt styv max. 2,5 mm² Anslutningstvärsnitt styv min. 0,14 mm² Bredd 13 mm Dimension 48V Gränsfrekvens 100 MHz Höjd 46 mm Impulsström 2,5 kA Infogningsdämpning (insertion loss) ≤3 dB Inkopplingssystem Klämma Jordning via: Anslutningsledning/DIN-skena Kapacitans (ledare-jord) ≤30 pF Kapacitans (ledare-ledare) ≤30 pF Kapslingsklasser IP20 Kategorie Typ 1+2 / D1+C2 Längd 51 mm längsmotstånd 1.2 ± 5% LPZ 0→2 Max. kontinuerlig spänning AC 37 V Max. kontinuerlig spänning DC 52 V Montering ingång/utgång Skruvklämmor Nominell avledningsstötström (8/20 µs) 10 kA Nominell avledningsström In enligt C2 (totalt) 20 kA Nominell belastningsström AC 0,425 A Nominell belastningsström DC 0,6 A Normkrav enligt SS-EN 61643-11 Typ 1+2 Seriemotstånd per ledare 1,2 Ω ± 5% Signalering på enheten inga Skärm anslutning ja Skärmning direkt Spänningsskyddsnivå ledare–ledare 170 V SPD enligt IEC 61643-21 Klass I+II / D1+C2 SPD enligt SS-EN 61643-1 klass I+II Stötströmsstyrka ledare-ledare 10 kV / 5 kA Stötströmsstyrka ledare-ledare 10 kV / 5 kA Temperaturanvändningsområde max. 80 °C Temperaturanvändningsområde min. -40 °C Testad enligt IEC 61643-21 Total avledningsstötström (10/350) 2,5 kA Total avledningsstötström (8/20) 20 kA - Alla typer
