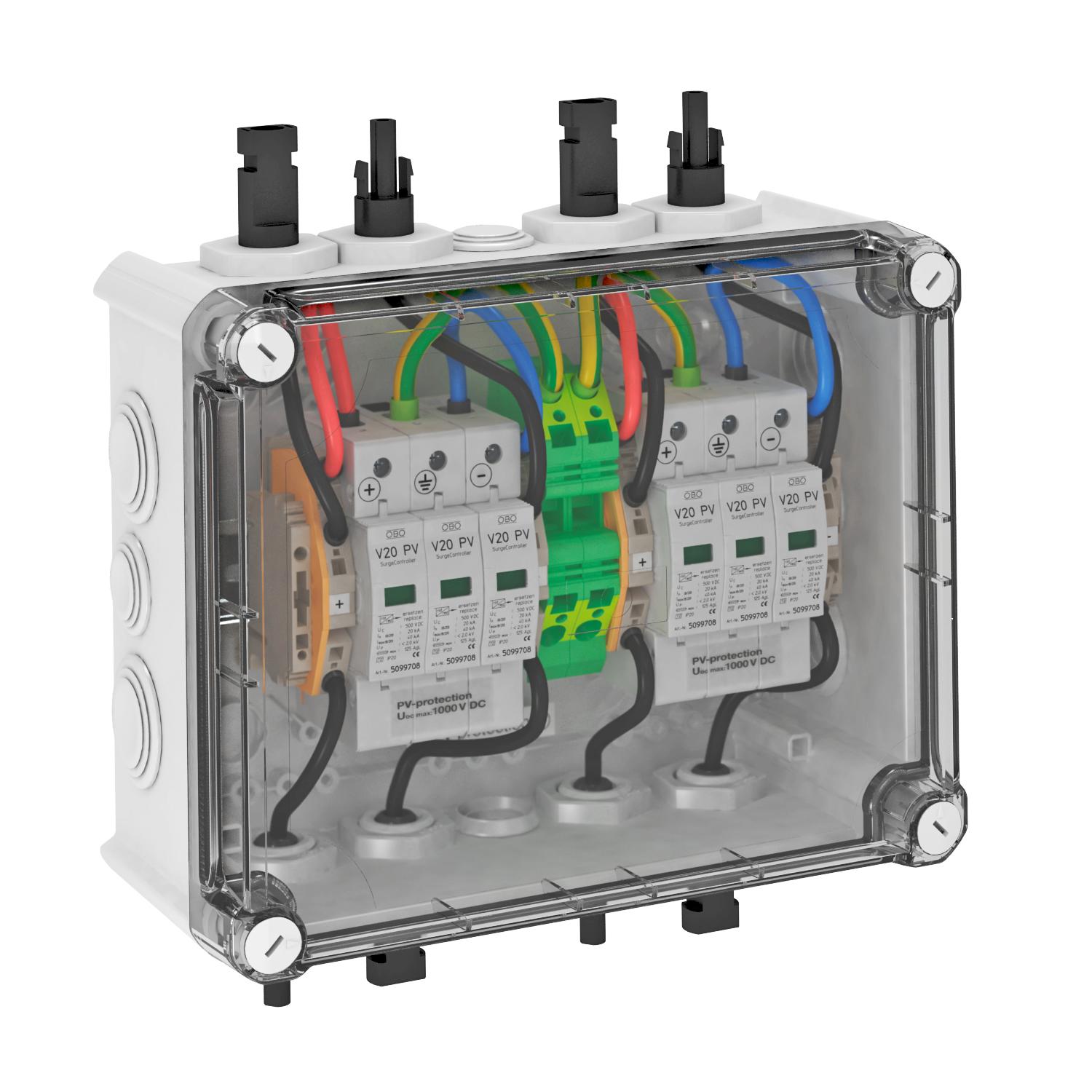

PV boc (PV kapsling) typ 2 med MC4-kontakt för 2 x 1 sträng IP66

PV boc (PV kapsling) typ 2 med MC4-kontakt för 2 x 1 sträng

Art.nr. 5088556 | EAN 4012196816088

Art.nr. / Typ	5088556 / PVG-C1000S110

Kapslingsklasser	IP66

Produktbeskrivning

Produktbeskrivning

Systemlösning typ 2 med MC4-kontakt för växelriktare för solceller med 2 separata MPP

• Varistoravledare, jackbar med brytbar enhet i felresistent Y-koppling enligt VDE 0100-712 (50539-12)
• Låg DC-skyddsnivå: < 4,0 kV (Uoc max = 1000V DC med V20-B+C/0-500PV)
• En solpanelssträngingång (MC4-kontakt) på en MPP-växelriktaringång, upp till 30 A DC per klämma
• Förmonterad i polykarbonatkapsling (IP66), UV-tålig för utomhusbruk

För DC-skydd av solcellsanläggningars växelriktare.

Vid risk för kondensvattenbildning från vind, is, temperatur eller sol krävs eventuellt ytterligare åtgärder!

Teknisk data

Anslutningsmöjligheter

Anschlussart Generatoranschlusskasten	MC4
Antal ingångar	1
Antal ledningsinförningar	4
Antal strängingångar	1
Bestyckad med lastfrånskiljare	nej

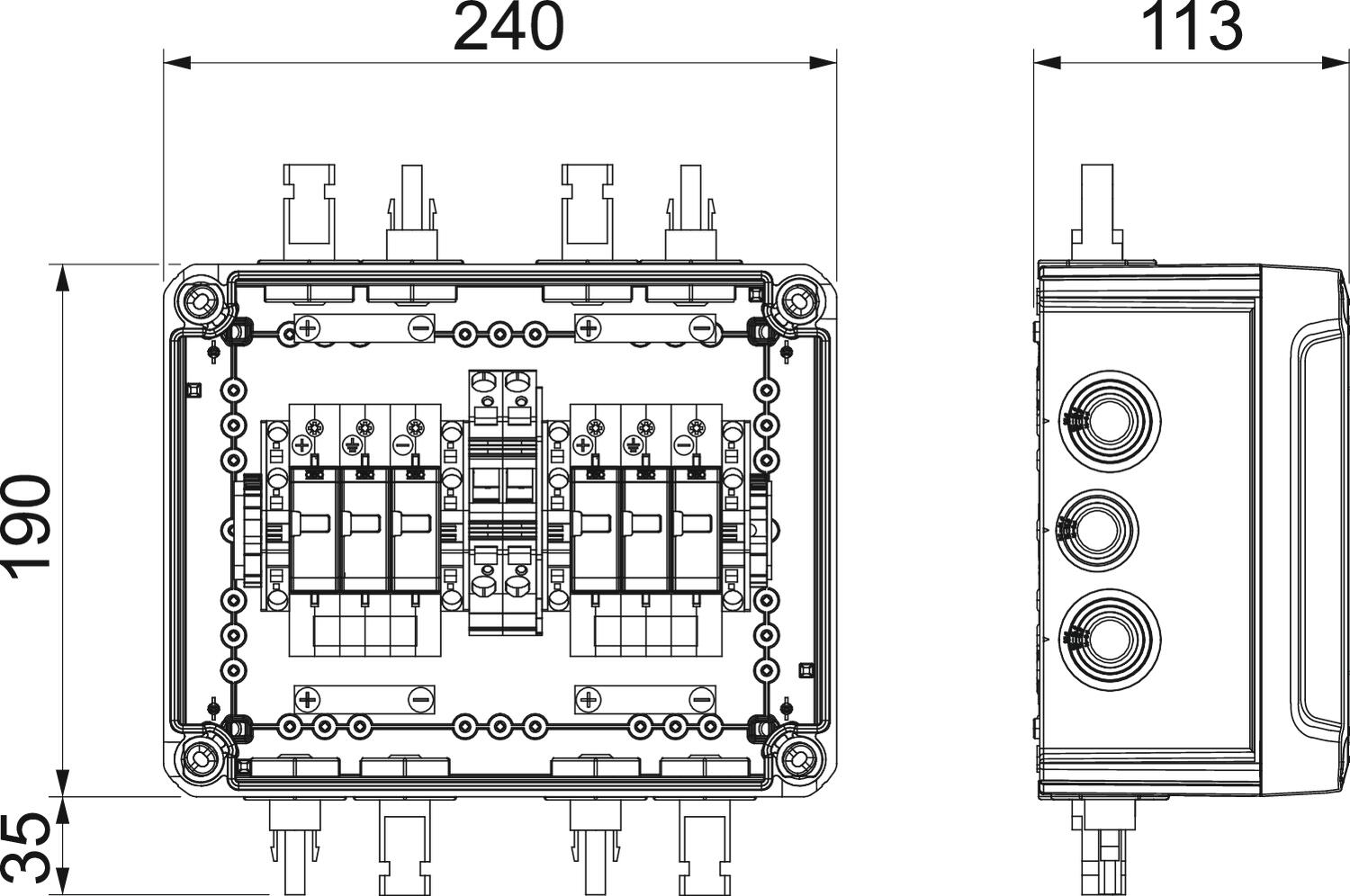

Bredd	240 mm
CO₂-avtryck (GWP) från vagga till grind	6,0869 kg CO₂e / 1 Styck
Dimension	1000V DC
Djup	113 mm
Driftstemperatur max.	80 °C
Driftstemperatur min.	-40 °C
Entries per MPPT	1
Exits per MPPT	1
Färg	ljusgrå; RAL 7035
Fjärrsignal	nej
Höjd	190 mm
Kapslingsklasser	IP66
Kapslingsmaterial	PC
Ledartvärsnitt, fast (en-/flertrådig) max.	35 mm²
Ledartvärsnitt, flexibelt (fintrådig) min.	25 mm²
Ledningsslag för överspänningsskyddsenheter	Energiledning DC (PV)
LPZ	1→2
Max avledningsstötström (8/20 µs)	40 kA
Max. försäkring på nätsidan	125
max. Ingångsspänning DC	1000 V
max. Ingångsström per sträng	30 A
Max. kontinuerlig spänning DC	1000 V
max. solcellsspänning	1000 V

max. Utgångsström	30 A
Maximal försäkring	125 A
Monteringstyp	förmonterad i kapslingen
Nättyp	DC
Nätverkskonfiguration DC	ja
Nätverkskonfiguration IT	nej
Nätverkskonfiguration övriga	nej
Nätverkskonfiguration TN	nej
Nätverkskonfiguration TN-C	nej
Nätverkskonfiguration TN-C-S	nej
Nätverkskonfiguration TN-S	nej
Nätverkskonfiguration TT	nej
Nominell avledningsstötström (8/20 µs)	20 kA
Normkrav enligt SS-EN 61643-11	Typ 2
Number of MPPTs	2
Övervakningsfunktion	nej
Polantal	3
Provningsklass typ 1	nej
Provningsklass Typ 2	ja
Provningsklass Typ 3	nej
Reaktionstid	<25 ns
Signalering på enheten	optisk
Skyddsklass IK-kod	IK05
SPD enligt SS-EN 61643-1	klass II
Temperaturanvändningsområde max.	60 °C
Temperaturanvändningsområde min.	-5 °C
Typ av införning	MC4
Utförande	För två MPP-följare och med MC4-anslutning
