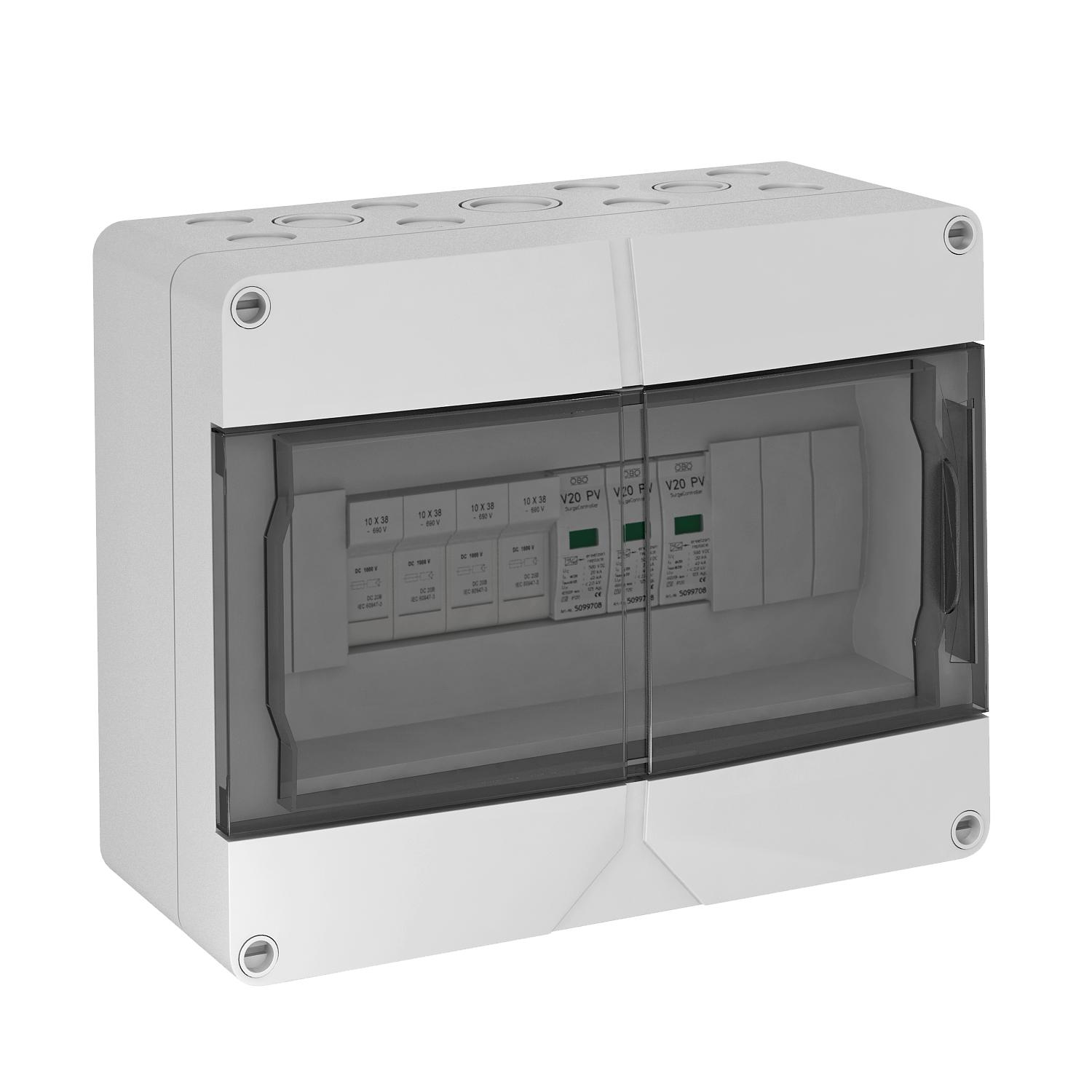

PV box (PV kapsling) typ 2 med 4 säkringar 10 A för 4 x 1 sträng IP65

PV box (PV kapsling) typ 2 med 4 säkringar 10 A för 4 x 1 sträng

Art.nr. 5088651 | EAN 4012195780717

Art.nr. / Typ	5088651 / VG-C DCPH1000-4S

Kapslingsklasser	IP65

Produktbeskrivning

Produktbeskrivning

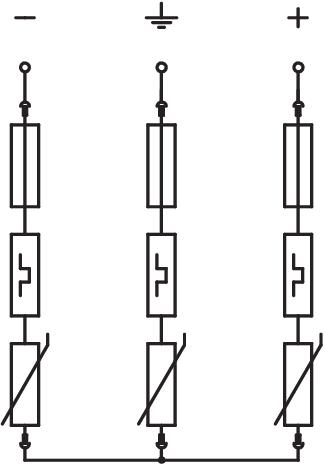

Systemlösning för solcellssäkringar för solcellsanläggningar med 1 separat MPP-följare

• felresistent Y-koppling enligt VDE 0100-712 (50539-12)
• låg DC-skyddsnivå: < 4,0 kV (Uoc max = 1000 V DC med V20-C/0-500PV)
• (+)-pol över 4 solcellssäkringar 10x38 mm 10 A, 1000 V DC skyddat
• 4 (-)-poler över anslutningspunkter för klämmor på upp till 6 mm², parallellkopplade i höljet, upp till 30 A DC per klämma
• förmonterad i polykarbonatkapsling (IP65), UV-tålig och väderbeständig i skyddade utomhusområden, inkl. kabelförskruvningsset

Vid risk för kondensvattenbildning från vind, is, temperatur eller sol krävs eventuellt ytterligare åtgärder!

Teknisk data

Anslutningsmöjligheter

Anschlussart Generatoranschlusskasten	Tension spring terminal
Antal ingångar	4
Antal ledningsinförningar	16
Antal strängingångar	4
Avsäkring ingång	10 A
Bestyckad med lastfrånskiljare	nej

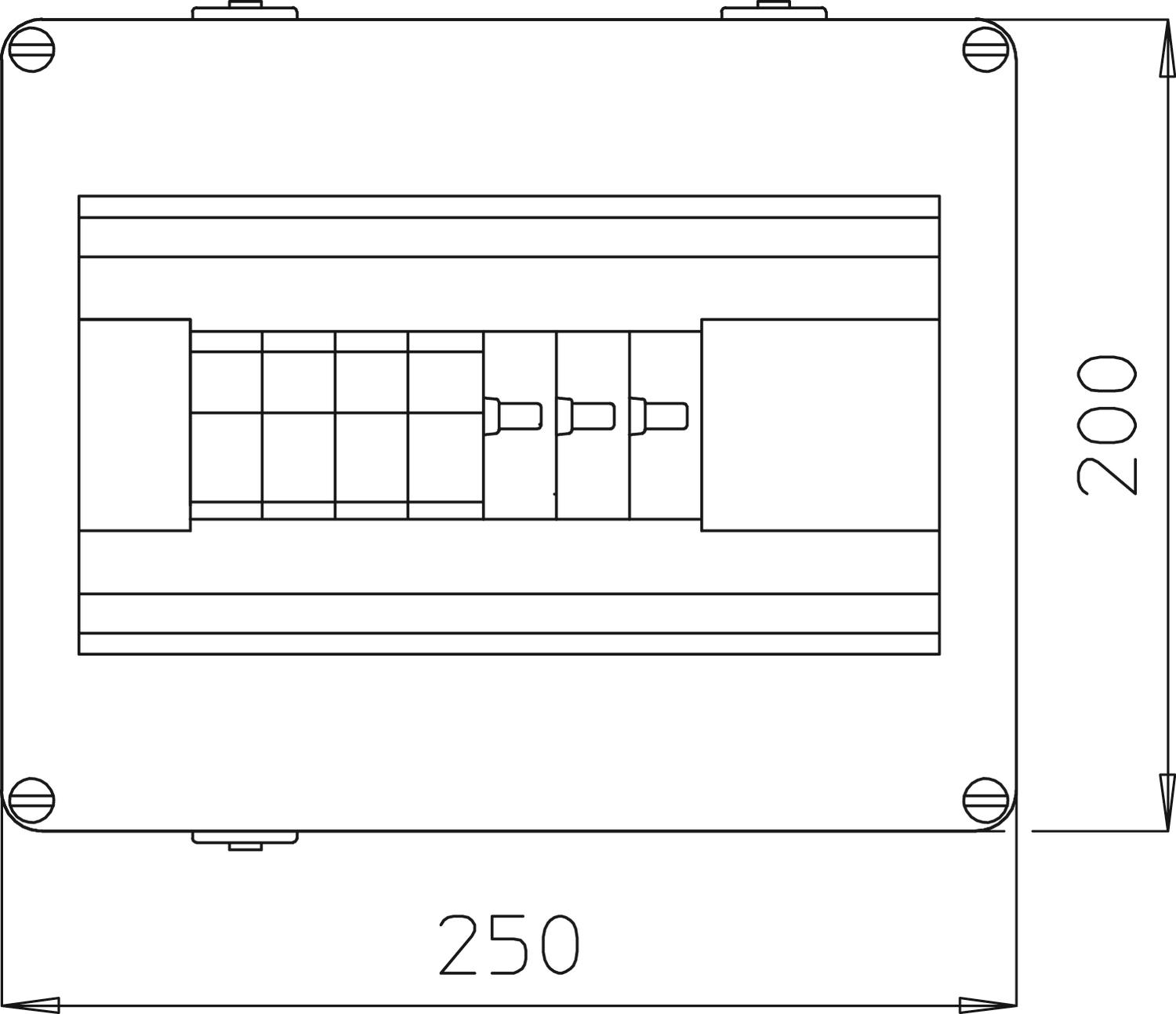

Bredd	250 mm
CO₂-avtryck (GWP) från vagga till grind	1,8195 kg CO₂e / 1 Styck
Dimension	1000V DC
Djup	122 mm
Driftstemperatur max.	80 °C
Driftstemperatur min.	-40 °C
Entries per MPPT	4
Exits per MPPT	4
Färg	ljusgrå; RAL 7035
Fjärrsignal	nej
Höjd	200 mm
Kapslingsklasser	IP65
Kapslingsmaterial	PC
Ledartvärsnitt, fast (en-/flertrådig) max.	6 mm²
Ledartvärsnitt, fast (en-/flertrådig) min.	0,5 mm²
Ledningsslag för överspänningsskyddsenheter	Energiledning DC (PV)
LPZ	1→2
Max avledningsstötström (8/20 µs)	40 kA
max. Ingångsspänning DC	1000 V
max. Ingångsström per sträng	30 A
Max. kontinuerlig spänning DC	1000 V

max. Utgångsström	30 A
Monteringstyp	förmonterad i kapslingen
Nättyp	DC
Nätverkskonfiguration DC	ja
Nätverkskonfiguration IT	nej
Nätverkskonfiguration övriga	nej
Nätverkskonfiguration TN	nej
Nätverkskonfiguration TN-C	nej
Nätverkskonfiguration TN-C-S	nej
Nätverkskonfiguration TN-S	nej
Nätverkskonfiguration TT	nej
Nominell avledningsstötström (8/20 µs)	20 kA
Normkrav enligt SS-EN 61643-11	Typ 2
Number of MPPTs	1
Övervakningsfunktion	nej
Provningsklass typ 1	nej
Provningsklass Typ 2	ja
Provningsklass Typ 3	nej
Reaktionstid	<25 ns
Signalering på enheten	optisk
Skyddsklass IK-kod	IK07
SPD enligt SS-EN 61643-1	klass II
Temperaturanvändningsområde max.	40 °C
Temperaturanvändningsområde min.	-25 °C
Typ av införning	Förskruvning
Utförande	Typ 2 i kapsling med 4 solcellssäkringar (10 A)
