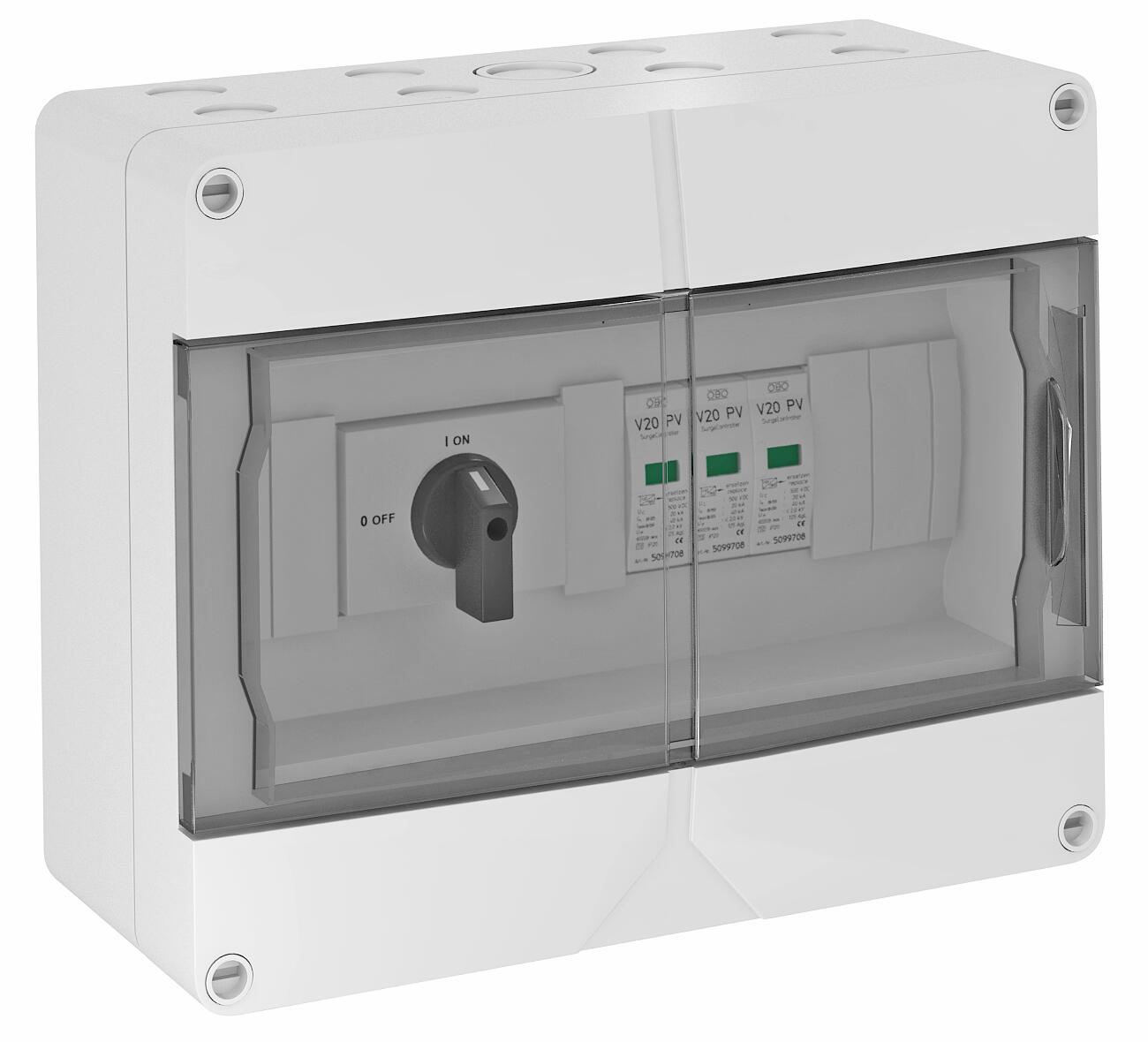

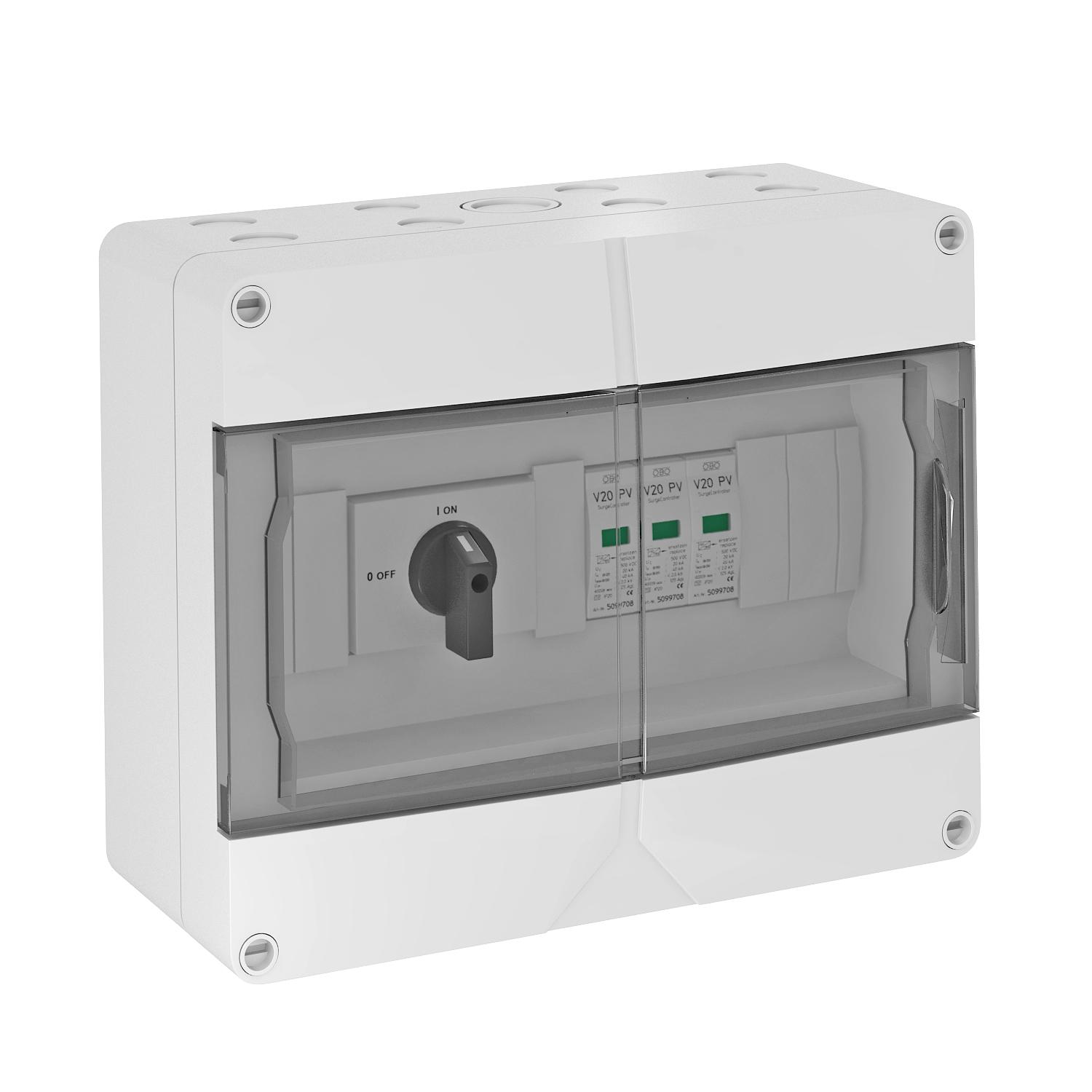

PV box (PV kapsling) typ 2 upp till 1000 V DC med frånskiljare (32 A) för 1 x 1 sträng IP65

PV box (PV kapsling) typ 2 upp till 1000 V DC med frånskiljare (32 A) för 1 x 1 sträng

Art.nr. 5088660 | EAN 4012195981183

Art.nr. / Typ	5088660 / VG-C DC-TS1000

Kapslingsklasser	IP65

Produktbeskrivning

Produktbeskrivning

Systemlösning med brytare för PV-växelriktare med 1 MPP-följare

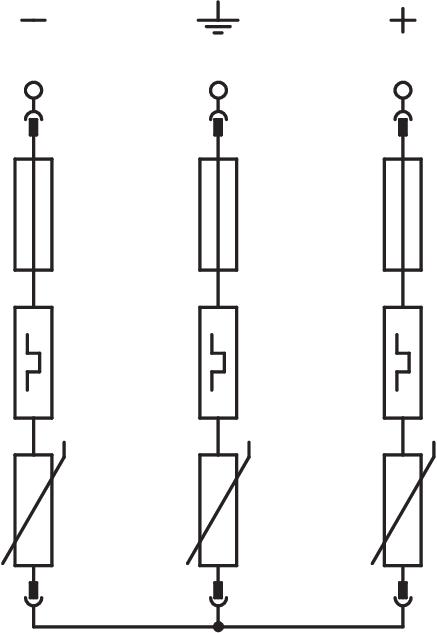

• jackbar varistor med brytbar enhet i felfri Y-anslutning enligt VDE 0100-712 (50539-12)
• låg DC-skyddsnivå: <4,0 kV (Uoc max = 1000V DC med V20-C / 0-500PV)
• brytare (1000V, 32A) för säker frånkoppling av DC-strängen
• varje skydd har 1 anslutning upp till 6 mm² per kapsling förinstallerad, upp till 30A DC per plint
• förmonterad i polykarbonatkapsling (IP65), UV-tålig för utomhusbruk, inkl.

För DC-skydd av växelriktaren för PV-anläggningar.

Vid risk för kondensvattenbildning från vind, is, temperatur eller sol krävs eventuellt ytterligare åtgärder!

Teknisk data

Anslutningsmöjligheter

Anschlussart Generatoranschlusskasten	Tension spring terminal
Antal ingångar	1
Antal ledningsinförningar	16
Antal strängingångar	1
Bestyckad med lastfrånskiljare	ja

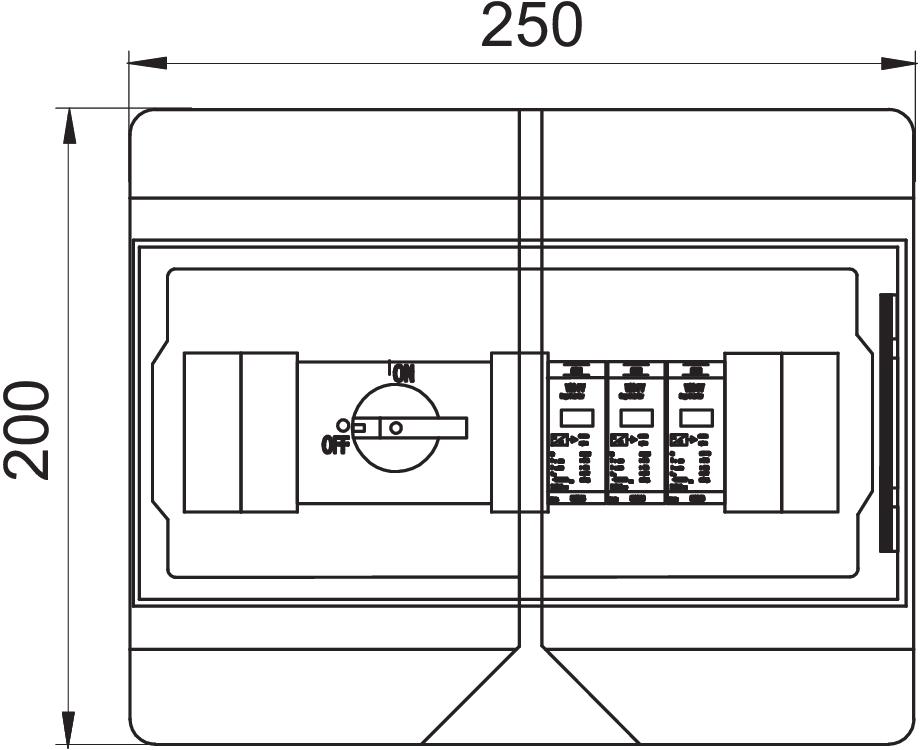

Bredd	250 mm
CO₂-avtryck (GWP) från vagga till grind	1,8195 kg CO₂e / 1 Styck
Dimension	1000V DC
Djup	122 mm
Driftstemperatur max.	80 °C
Driftstemperatur min.	-40 °C
Entries per MPPT	1
Exits per MPPT	1
Färg	ljusgrå; RAL 7035
Fjärrsignal	nej
Höjd	200 mm
Kapslingsklasser	IP65
Kapslingsmaterial	PC
Ledartvärsnitt, fast (en-/flertrådig) max.	6 mm²
Ledartvärsnitt, fast (en-/flertrådig) min.	0,5 mm²
Ledningsslag för överspänningsskyddsenheter	Energiledning DC (PV)
LPZ	1→2
Max avledningsstötström (8/20 µs)	40 kA
max. Ingångsspänning DC	1000 V
max. Ingångsström per sträng	30 A
Max. kontinuerlig spänning DC	1000 V

max. Utgångsström	30 A
Monteringstyp	förmonterad i kapslingen
Nättyp	DC
Nätverkskonfiguration DC	ja
Nätverkskonfiguration IT	nej
Nätverkskonfiguration övriga	nej
Nätverkskonfiguration TN	nej
Nätverkskonfiguration TN-C	nej
Nätverkskonfiguration TN-C-S	nej
Nätverkskonfiguration TN-S	nej
Nätverkskonfiguration TT	nej
Nominell avledningsstötström (8/20 µs)	20 kA
Normkrav enligt SS-EN 61643-11	Typ 2
Number of MPPTs	1
Övervakningsfunktion	nej
Provningsklass typ 1	nej
Provningsklass Typ 2	ja
Provningsklass Typ 3	nej
Reaktionstid	<25 ns
Signalering på enheten	optisk
Skyddsklass IK-kod	IK07
SPD enligt SS-EN 61643-1	klass II
Temperaturanvändningsområde max.	40 °C
Temperaturanvändningsområde min.	-25 °C
Typ av införning	Förskruvning
Utförande	Typ 2 och Benedikt (tillverkare) LS32-SMA-A4 DC-brytare
