Rörklämma typ 942

Art.nr. 5038057 | EAN 4012195384670 | E-Nr. 0681472

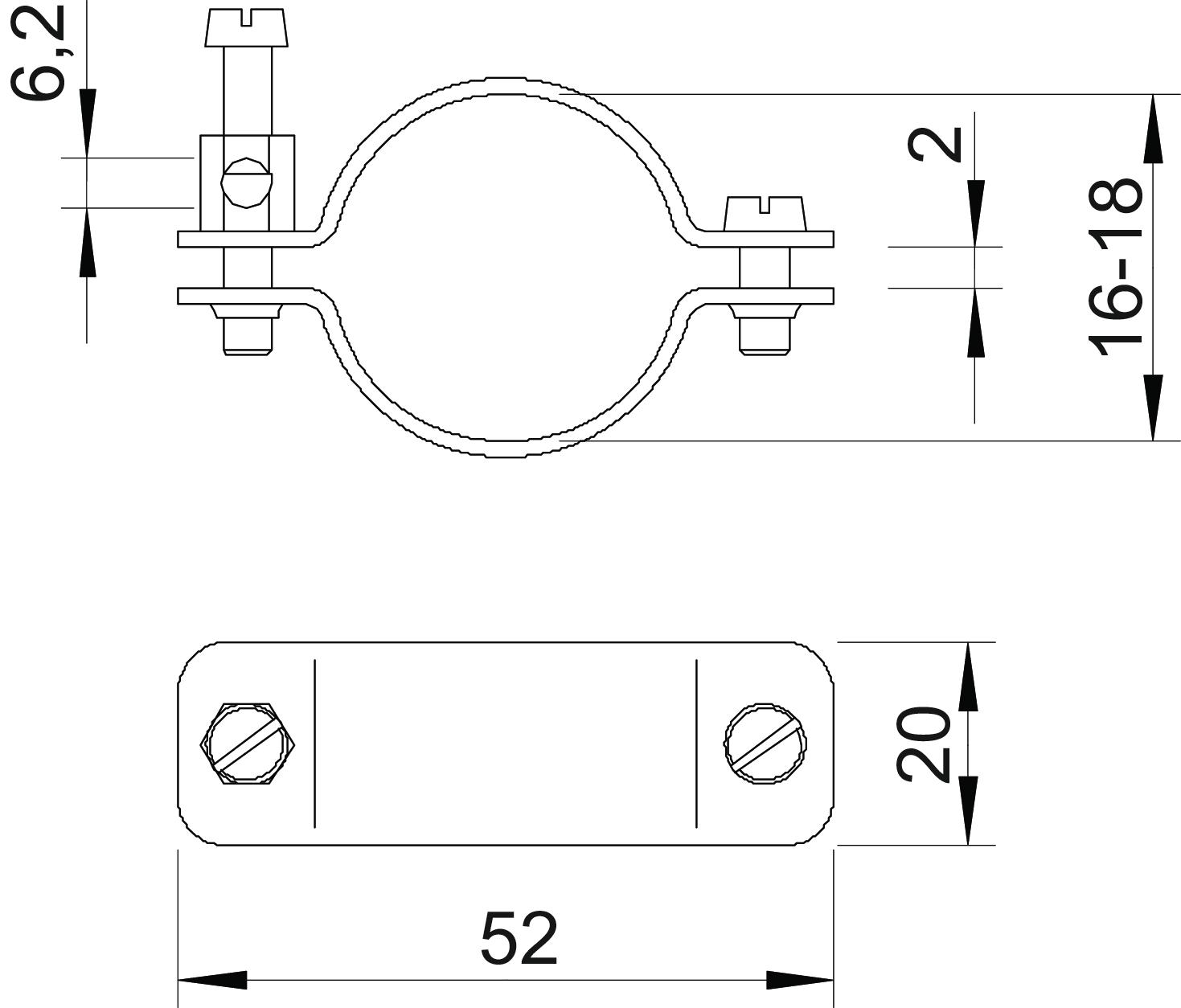

Art.nr. / Typ

Mått A

Mått X

Spännvidd D min.

Spännvidd D max.

Produktbeskrivning

Produktbeskrivning

• för rör 1/8–1 1/2 tum resp. Ø 8–49 mm
• anslutningsmöjligheter: Kablar upp till 25 mm²
• med anslutningsklämma och cylinderskruv M6 x 16 av mässing, förnicklad
• klämmans över- och underdel av koppar, förnicklad

Teknisk data

Teknisk data

Antal ledare	1
Dimension	16-18mm
Material	koppar
Mått A	52 mm
Mått b	20 mm
Mått X	2 mm

Spännvidd D	3/8
Spännvidd D max.	18 mm
Spännvidd D min.	16 mm
Tvärsnitt på anslutningskablar max.	25 mm²
Yta	förnicklad

Alla typer

Alla typer

Typ	Mått A	Mått X	Spännvidd D min.	Spännvidd D max.	E-Nr.	Art.nr.	Mängd	Minsta förpackning
942 11	44 mm	3,5 mm	8 mm	11 mm	0681469	5038014	Styck	10 Styck
942 15	50 mm	3 mm	13 mm	15 mm	0681471	5038030	Styck	10 Styck
942 18	52 mm	2 mm	16 mm	18 mm	0681472	5038057	Styck	10 Styck
942 22	55 mm	3 mm	19 mm	22 mm	0681474	5038073	Styck	10 Styck
942 28	63 mm	3 mm	24 mm	28 mm	0681475	5038081	Styck	10 Styck
942 35	71 mm	5 mm	30 mm	35 mm	0681476	5038111	Styck	10 Styck
942 43	81 mm	5 mm	39 mm	43 mm	0681477	5038138	Styck	10 Styck
942 49	86 mm	5 mm	44 mm	49 mm	0681478	5038154	Styck	10 Styck
