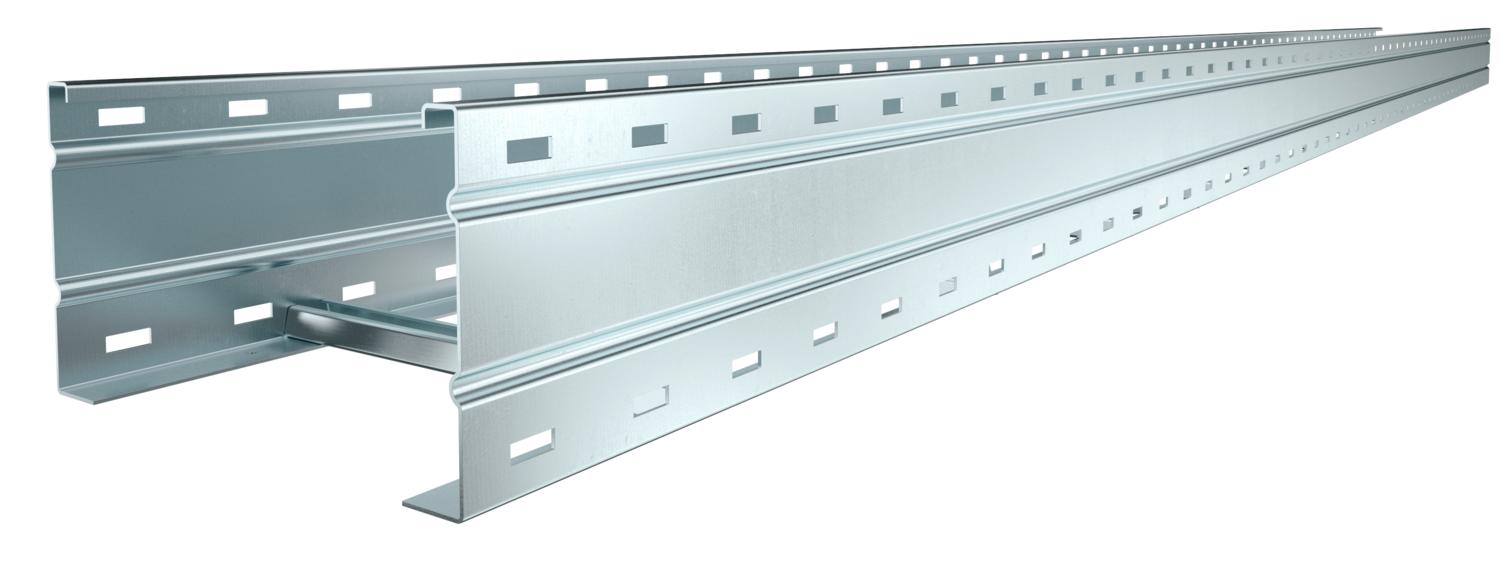

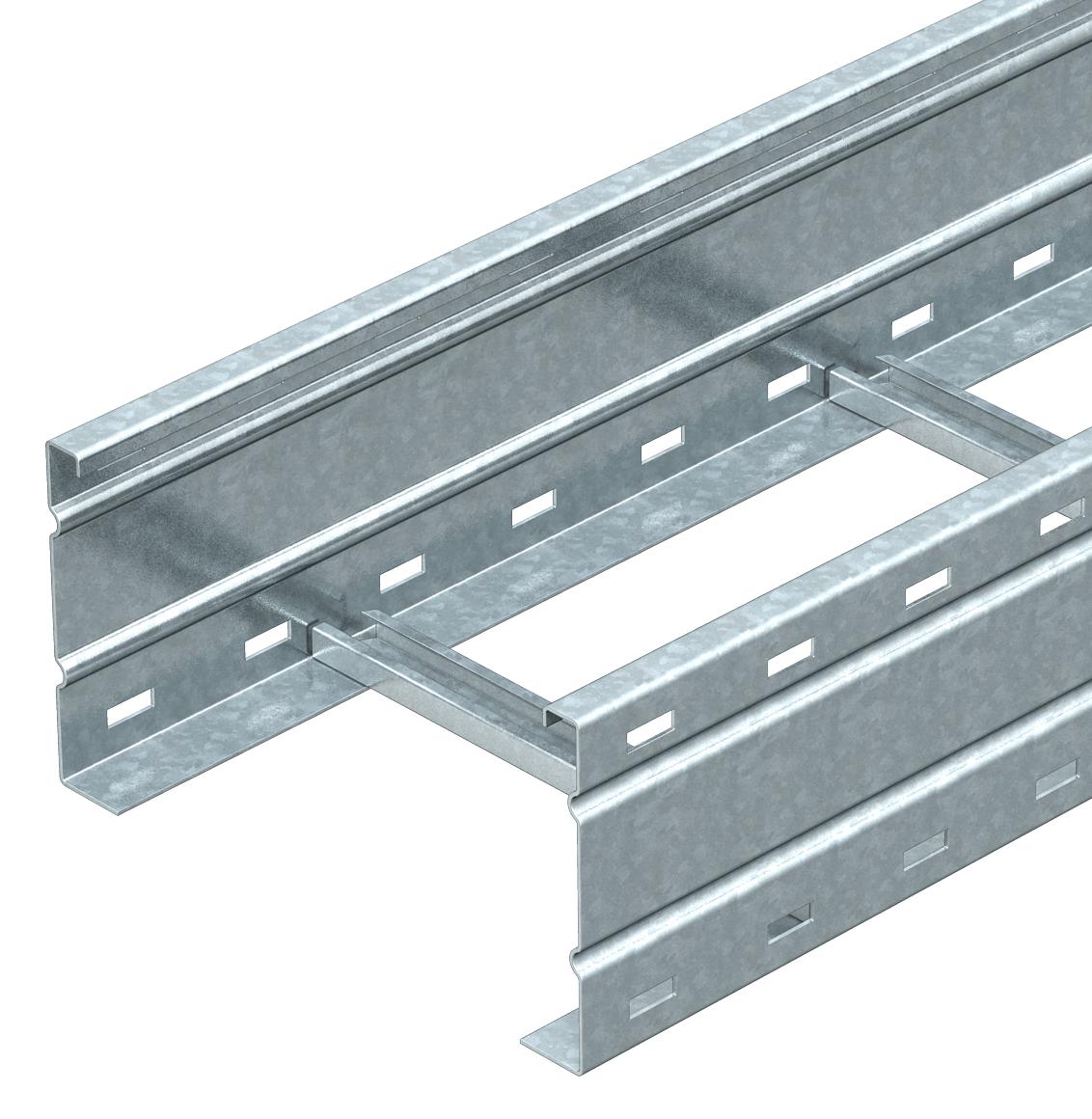

Självbärande kabelstege WKLG 160 efz
Art.nr. 6227023 | EAN 4012196169092 | E-Nr. 1132556
- Produktbeskrivning
-
ProduktbeskrivningSjälvbärande kabelstege med perforerad sidgavel med 160 mm sidhöjd. Fastsättning av kablar och ledningar med bygelhållare typ 2056.
Magnetisk skärmdämpning utan lock 10 dB, med lock 15 dB.
-
- Teknisk data
-
Teknisk data

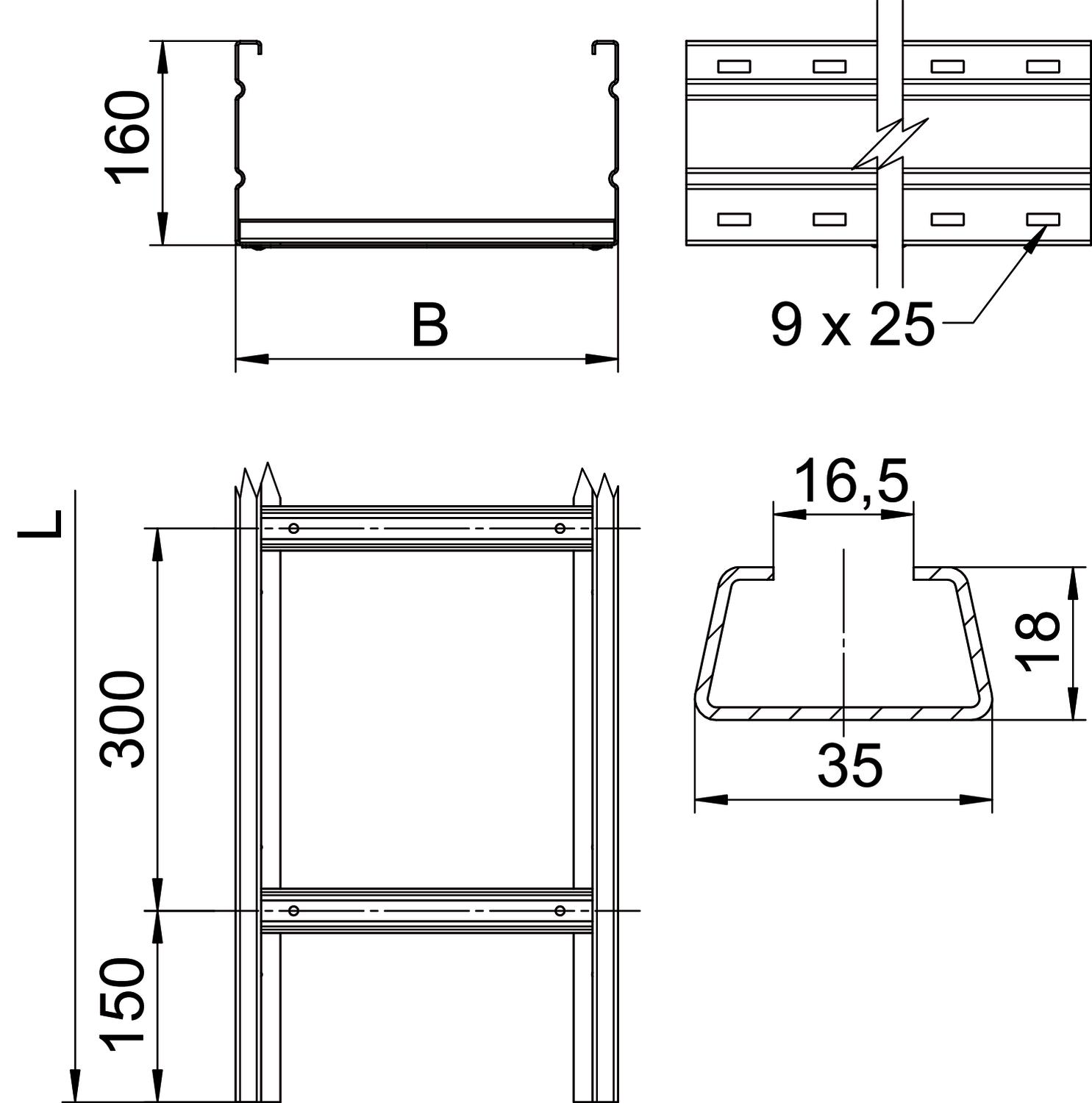

Brandsäker installation / funktionsgaranti nej Bredd 200 mm CO₂-avtryck (GWP) från vagga till grind 18,2117 kg CO₂e / 1 Meter Dimension 160x200x6000 Färg zink Gaveltjocklek 2 mm Höjd 160 mm Konsolavstånd 3,0 m 2,9 kN/m Konsolavstånd 3,5 m 2,59 kN/m Konsolavstånd 4,0 m 2,3 kN/m Konsolavstånd 4,5 m 2,04 kN/m Konsolavstånd 5,0 m 1,8 kN/m Konsolavstånd 6,0 m 1,4 kN/m Konsolavstånd 7,0 m 1 kN/m Konsolavstånd 8,0 m 0,7 kN/m Längd 6000 mm Material Stål Mått 160 x 200 Mått B 200 mm Mått L 6000 mm Mellanrumsmått stegpinne 16,50 Rostfritt stål, betat nej Sidohålning ja Tvärsnitt 28200 mm² Tvärsnitt 282 cm² Utförande med brett spann ja Utförande stegpinnar Ohålad profil Yta sendzimirförzinkad Teknisk data

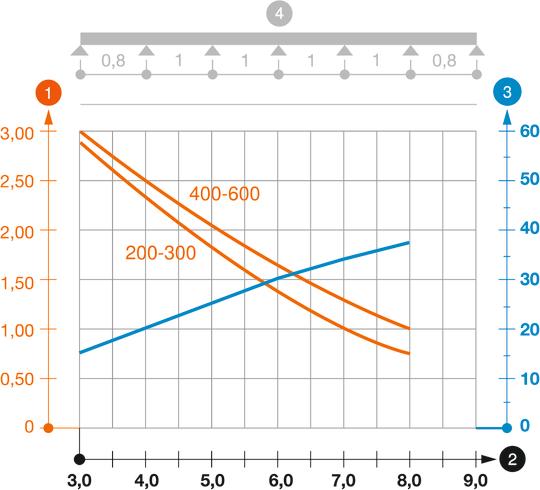

Belastningsdiagram
-
Tillåten belastning i kN/m
-
Stödbredd i m
-
Gavelböjning i mm vid tillåtna kN/m
-
Belastningskurva vid testning
-
Belastningskurva med kabelränna/-ledningsbredd i mm
-
Sidböjningskurva beroende på konsolavstånd
-
- Alla typer
-
Alla typer
-
Systemtillbehör
Produkter Typ E-Nr. Art.nr. Mängd Minsta förpackning

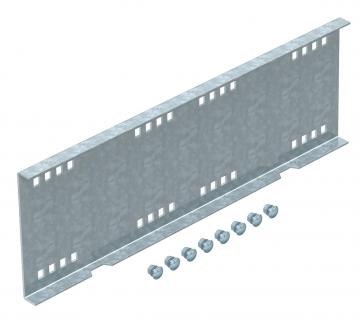

Skarv efz
WRVL 160 FS 1131474 6227708 2 Styck

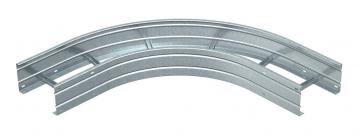

90° böj 160 FS
WLB 90 162 FS 1131350 6229336 1 Styck
Lock med vridregel FS
WDRL 1116 20 FS 1131391 6227422 3 m

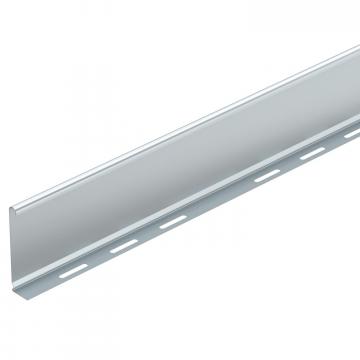

Mellanvägg 110 efz
TSG 110 FS 1131403 6062122 3 m - Ladda ner
-
