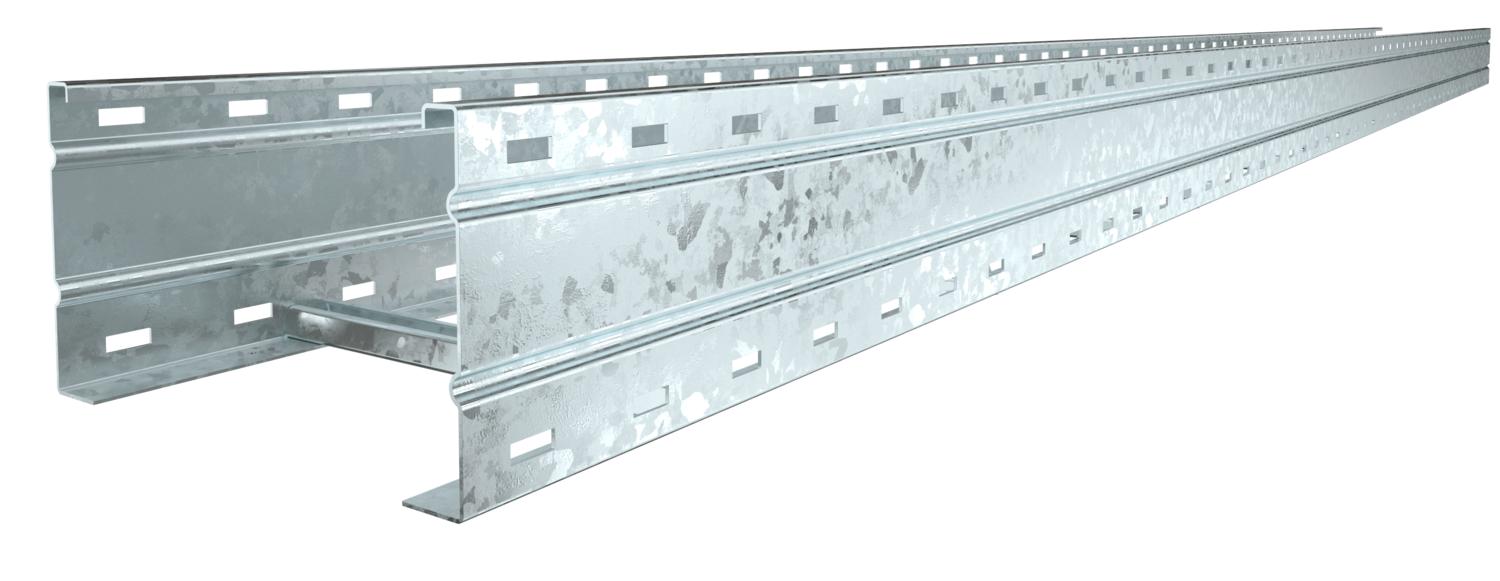

Självbärande kabelstege WKLG 160 vfz
Art.nr. 6227120 | EAN 4012196169399 | E-Nr. 1132557
- Produktbeskrivning
-
ProduktbeskrivningSjälvbärande kabelstege med perforerad sidgavel med 160 mm sidhöjd. Fastsättning av kablar och ledningar med bygelhållare typ 2056.
Magnetisk skärmdämpning utan lock 10 dB, med lock 15 dB.
-
- Teknisk data
-
Teknisk data
Brandsäker installation / funktionsgaranti nej Bredd 200 mm CO₂-avtryck (GWP) från vagga till grind 17,0604 kg CO₂e / 1 Meter Dimension 160x200x6000 Färg zink Gaveltjocklek 2 mm Höjd 160 mm Konsolavstånd 3,0 m 2,9 kN/m Konsolavstånd 3,5 m 2,59 kN/m Konsolavstånd 4,0 m 2,3 kN/m Konsolavstånd 4,5 m 2,04 kN/m Konsolavstånd 5,0 m 1,8 kN/m Konsolavstånd 6,0 m 1,4 kN/m Konsolavstånd 7,0 m 1 kN/m Konsolavstånd 8,0 m 0,7 kN/m Längd 6000 mm Material Stål Mått 160 x 200 Mått B 200 mm Mått L 6000 mm Mellanrumsmått stegpinne 16,50 Rostfritt stål, betat nej Sidohålning ja Tvärsnitt 28200 mm² Tvärsnitt 282 cm² Utförande med brett spann ja Utförande stegpinnar Ohålad profil Yta varmförzinkad Teknisk data
Belastningsdiagram
-
Tillåten belastning i kN/m
-
Stödbredd i m
-
Gavelböjning i mm vid tillåtna kN/m
-
Belastningskurva vid testning
-
Belastningskurva med kabelränna/-ledningsbredd i mm
-
Sidböjningskurva beroende på konsolavstånd
-
- Alla typer
-
Alla typer
-
Systemtillbehör
Produkter Typ E-Nr. Art.nr. Mängd Minsta förpackning
Skarv vfz (FT)
WRVL 160 FT 1131475 6227716 2 Styck
90° böj 160 FT
WLB 90 162 FT 1131351 6229425 1 Styck
Lock med vridregel (DD)
WDRL 1116 20 DD 1131392 6227600 3 m
Mellanvägg 110 (DD)
TSG 110 DD 1131404 6062335 3 m Monteringstillbehör
Produkter Typ Art.nr. Mängd Minsta förpackning
Övergångsplåt FT
LAB 20 FT 6220436 1 Styck - Ladda ner
-
