Skyddsenhet koaxial för SAT- och kabel-multiswitch 5 | 130 | 185 | F

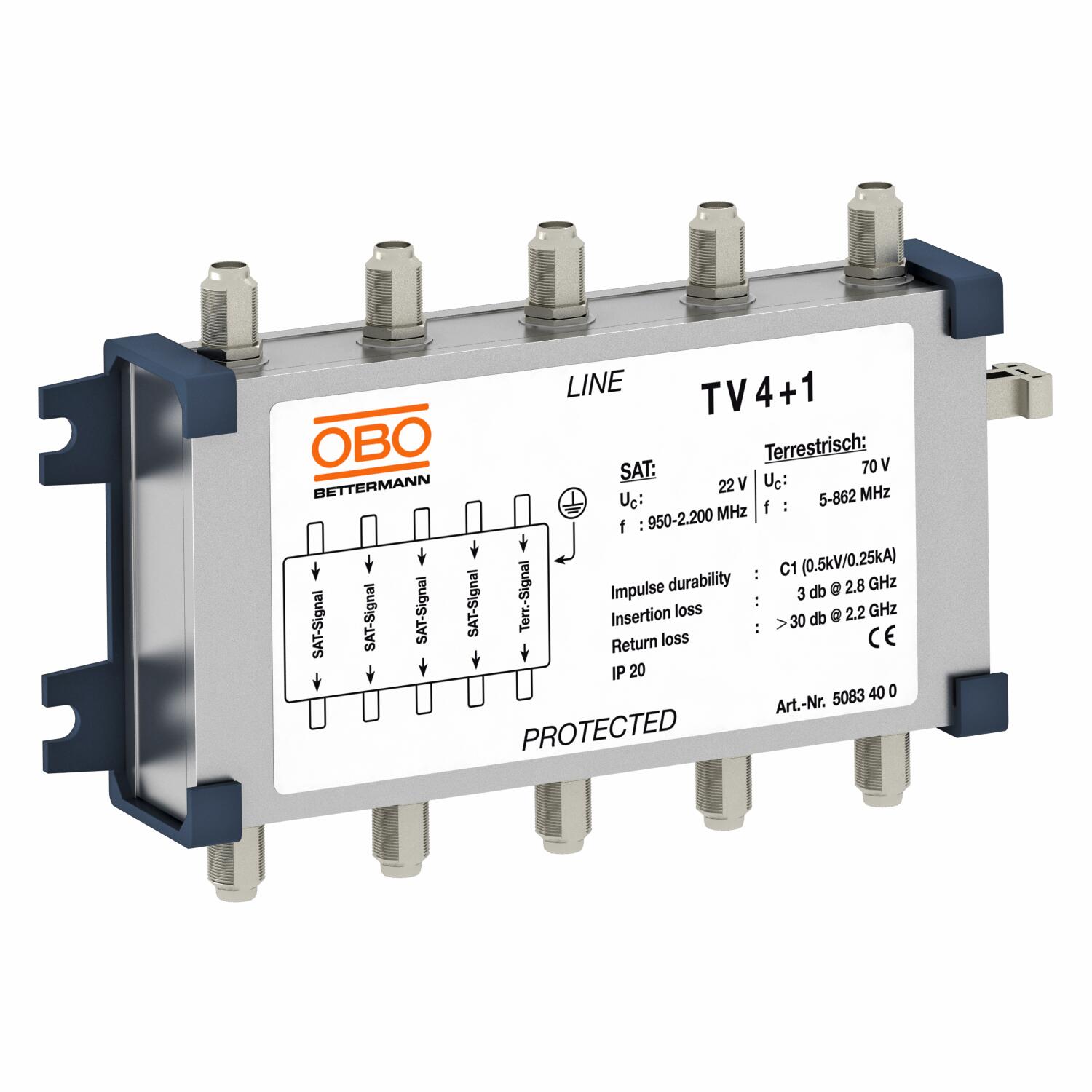

Skyddsenhet koaxial för SAT- och kabel-multiswitch

Art.nr. 5083400 | EAN 4012195022978 | E-Nr. 5271014

Art.nr. / Typ	5083400 / TV 4+1

Antal poler	5

Max. kontinuerlig spänning AC	130 V

Max. kontinuerlig spänning DC	185 V

Inkopplingssystem	F

Produktbeskrivning

Produktbeskrivning

Dataledningsskydd koaxial för TV-mottagningsenheter

• Skydd av upp till fyra SAT-ledningar
• Skydd av en terrestrisk ledning, t.ex.

• Enkel installation med skruvar och hållare
• Med F-kontakt
• Optimalt överföring i 75ohm-teknik.Användning: Skydd av TV- och SAT-system, multibrytare, mottagare och DVB-T-mottagare

Teknisk data

Teknisk data

Antal poler	5
Återflödesdämpning	>30 dB

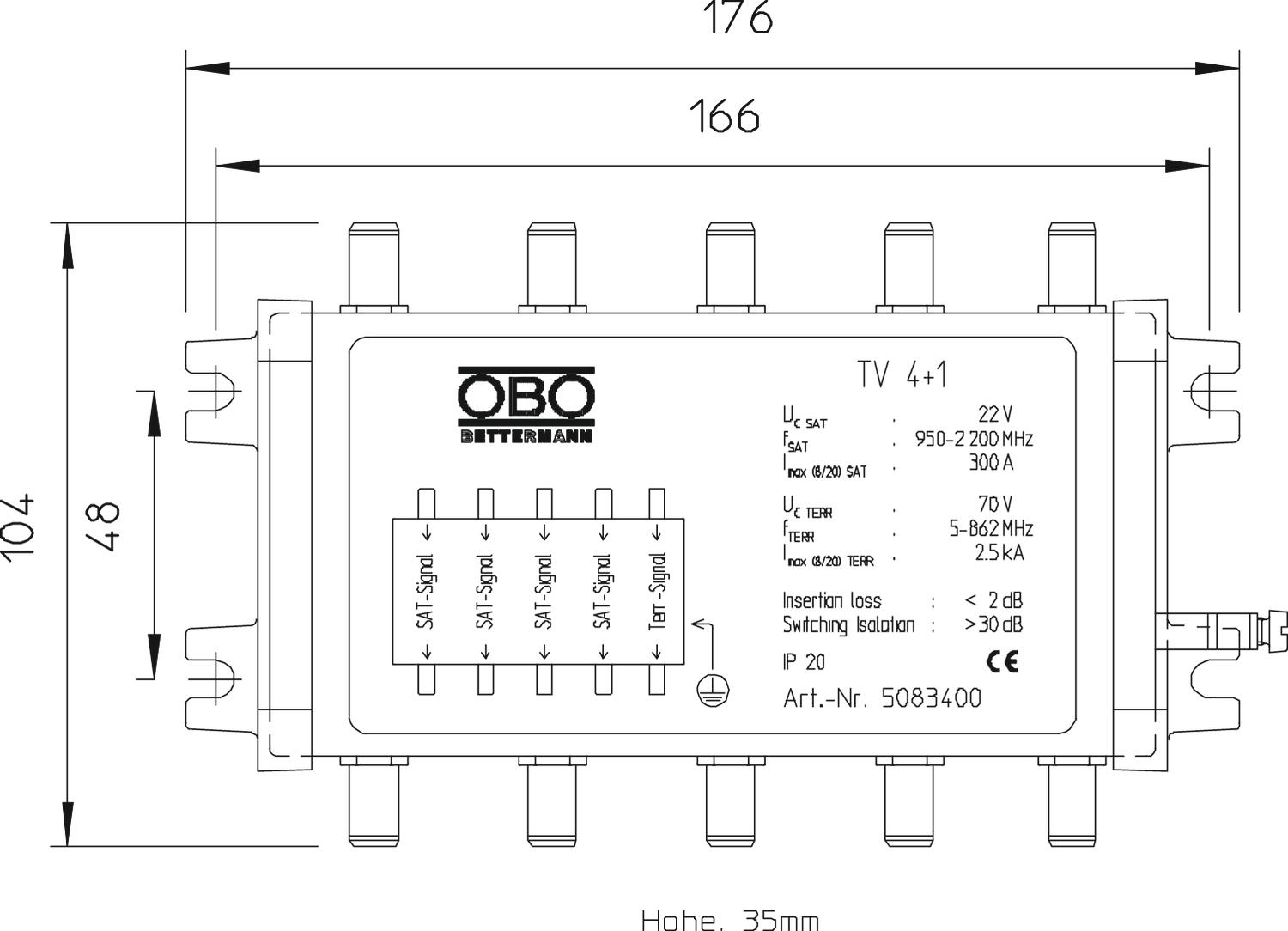

Dimension	70V
Explosionssäkert utförande	nej
Fjärrkontakt	nej
Gränsfrekvens	2800 MHz
Impulsström	2,5 kA
Impulsström \| Terrestrisk ingång	1
Infogningsdämpning (insertion loss)	≤3 dB
Inkopplingssystem	F
Isolationsmotstånd	>1 GΩ
Jordning via:	Anslutningskabel
Kapacitans (ledare-jord)	<500 pF
Kapacitans (ledare-ledare)	<500 pF
Kapslingsklasser	IP10
Kategorie	Typ 2+3 / C2+C1
Ledningsslag för överspänningsskyddsenheter	Dataledning COAX
LPZ	1→3
Max. kontinuerlig spänning AC	130 V
Max. kontinuerlig spänning DC	185 V
Maximal driftspänning Uc \| SAT-ingångar	22 V
Maximal driftspänning Uc \| Terrestrisk ingång	70 V
Nominell avledningsstötström \| SAT-ingångar	300 A

Nominell belastningsström AC	1,4 A
Nominell belastningsström DC	2 A
Övervakning	nej
Reaktionstid	<1 ns
Signalering på enheten	inga
Skärm anslutning	ja
Skärmning	direkt
Skyddsnivå	<800 V
Skyddsnivå \| Markförlagd ledning	<500 V
Skyddsnivå \| SAT-ingångar vid In	<45 V
Spänningsskyddsnivå ledare–jord	<800 V
Spänningsskyddsnivå ledare–ledare	<800 V
SPD enligt IEC 61643-21	Klass II+III / C2+C1
Spegelimpedans	75 Ω
Stötströmsstyrka ledare-ledare	C2: 10 kV / 5 kA (8/20µs)
Stötströmsstyrka ledare-ledare	C2: 10 kV / 5 kA (8/20µs)
Temperaturanvändningsområde max.	80 °C
Temperaturanvändningsområde min.	-40 °C
Testad enligt	IEC 61643-21
Total avledningsstötström (10/350)	5 kA
Total avledningsstötström (8/20)	0,5 kA
Utförande	Finskyddsenhet
