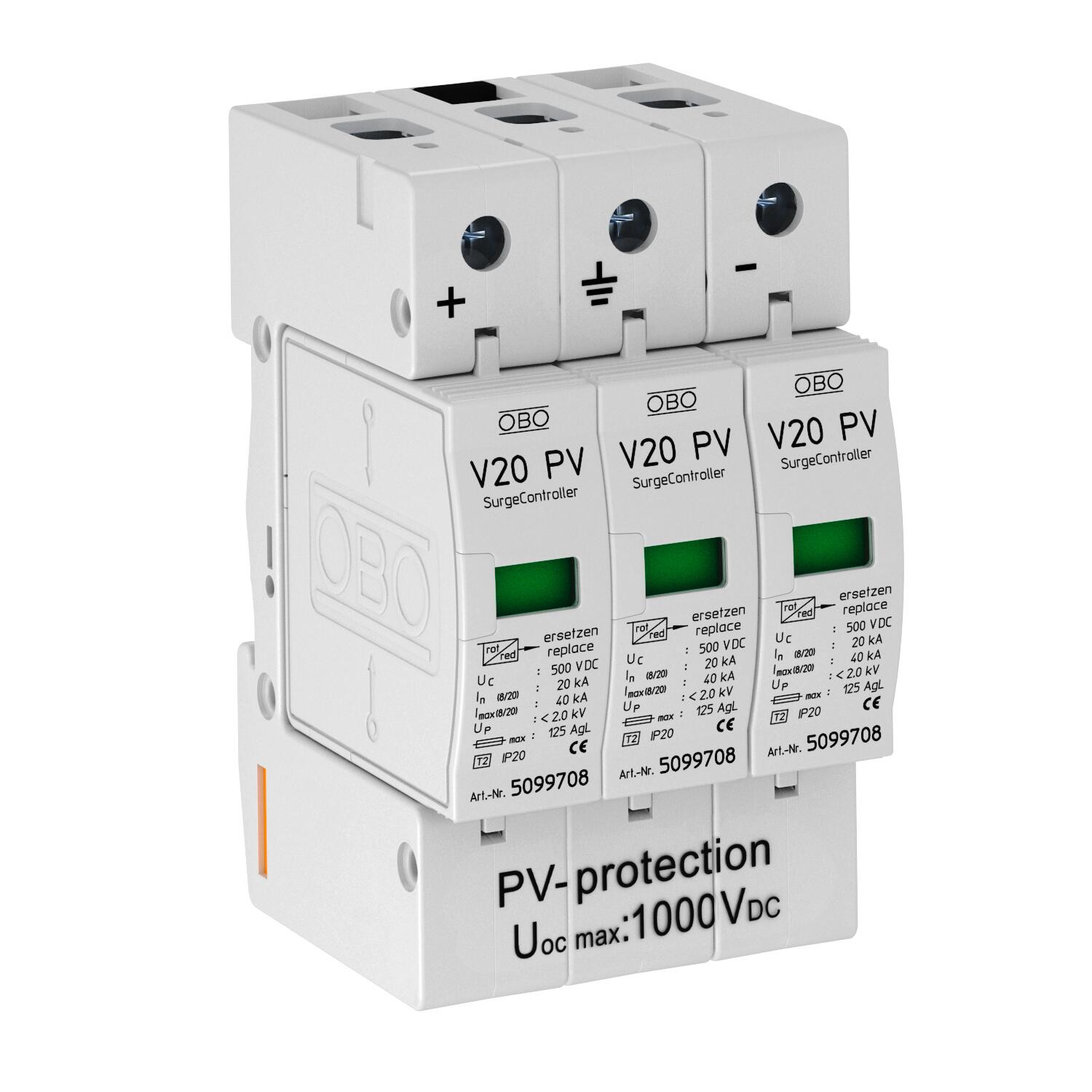

Solpanelsöverspänningsskydd V20, 1000 V DC 3 | IP20

Solpanelsöverspänningsskydd V20, 1000 V DC

Art.nr. 5094608 | EAN 4012195478621 | E-Nr. 5273736

Art.nr. / Typ

Polutförande	3

Kapslingsklasser	IP20

Produktbeskrivning

Produktbeskrivning

V20 överspänningsskydd typ 2 för solcellsanläggningar

• komplett enhet bestående av plug-in varistoravledare med frånkopplingsenhet

• Y-anslutning enligt VDE 0100-712 (EN 50539-12)

• överspänningsskydd potentialutjämning enligt VDE 0100-443 (IEC 60364-4-44)

• V20-C 3-PH-1000 testad enligt EN 50539-11 (VDE / KEMA)

• avledningsförmåga upp till 40 kA (8/20) per pol

• låg DC-skyddsnivå: <4,0 kV och Uoc max = 1000V DC

• med optisk funktionsdisplay för användning i normkapsling

Användning: Solcellsanläggningar utan eller med separat åskskyddssystem

Teknisk data

Teknisk data

CO₂-avtryck (GWP) från vagga till grind	1,0203 kg CO₂e / 1 Styck
Dimension	1000V DC
Driftstemperatur max.	80 °C
Driftstemperatur min.	-40 °C
Fjärrsignal	nej
Kapslingsklasser	IP20
Ledartvärsnitt, fast (en-/flertrådig) max.	35 mm²
Ledartvärsnitt, fast (en-/flertrådig) min.	2,5 mm²
Ledartvärsnitt, flexibelt (fintrådig) min.	25 mm²
LPZ	1→2
Max avledningsstötström (8/20 µs)	40 kA
Max. försäkring på nätsidan	125
Max. kontinuerlig spänning DC	1000 V

Maximal försäkring	125 A
Monteringstyp	DIN-skena 35 mm
Nättyp	övriga
Nätverkskonfiguration DC	ja
Nominell avledningsstötström (8/20 µs)	20 kA
Normkrav enligt SS-EN 61643-11	Typ 2
Polutförande	3
Provningsklass Typ 2	ja
Reaktionstid	<25 ns
Signalering på enheten	optisk
SPD enligt SS-EN 61643-1	klass II
Utblåsande	nej
Utförande	3-polig för solcellssystem
