Trådstege GR-Magic® 55 FT 3000 | 200 | 55 | 4,8 | 87 | ja

Trådstege GR-Magic® 55 FT

Art.nr. 6001421 | EAN 4012195045281 | E-Nr. 1132606

Art.nr. / Typ

Längd	3000 mm

Bredd

Höjd	55 mm

Tråddiameter

Tvärsnitt

Brandsäker installation / funktionsgaranti

Produktbeskrivning

Produktbeskrivning

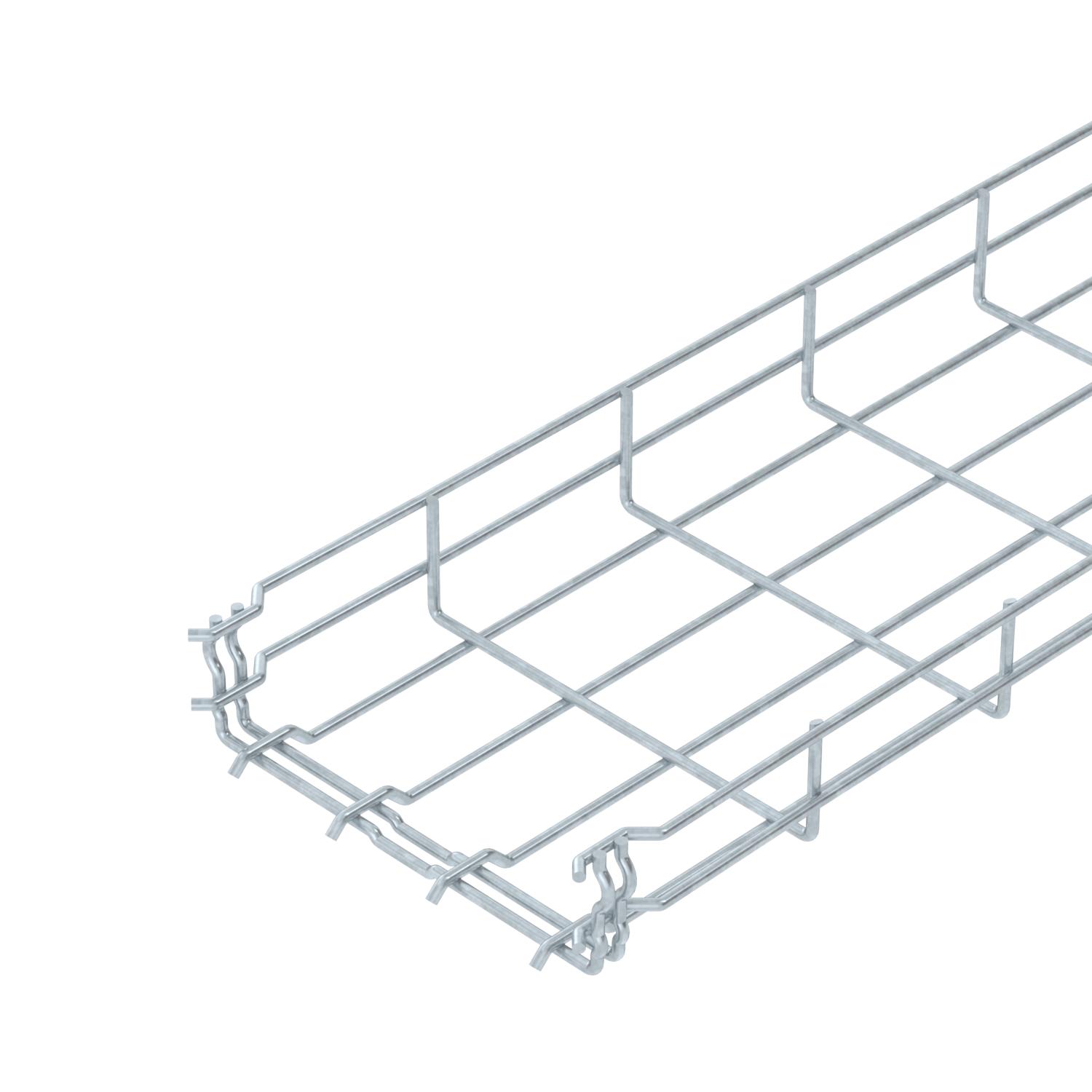

Trådstege med inbyggd skarv i sidhöjden 55 mm.
Magnetisk skärmdämpning utan lock 15 dB, med lock 25 dB.
Exakta uppgifter om UL-klassificering finns i tillhörande godkännande.

Teknisk data

Teknisk data

Belastningstesttyp enligt IEC 61537	typ II
Brandsäker installation / funktionsgaranti	ja
Brandskydd	Funktionsgaranti kabelspecifik bärande konstruktion
Bredd	200 mm
Bredd	7,87 in
CO₂-avtryck (GWP) från vagga till grind	3,2008 kg CO₂e / 1 Meter

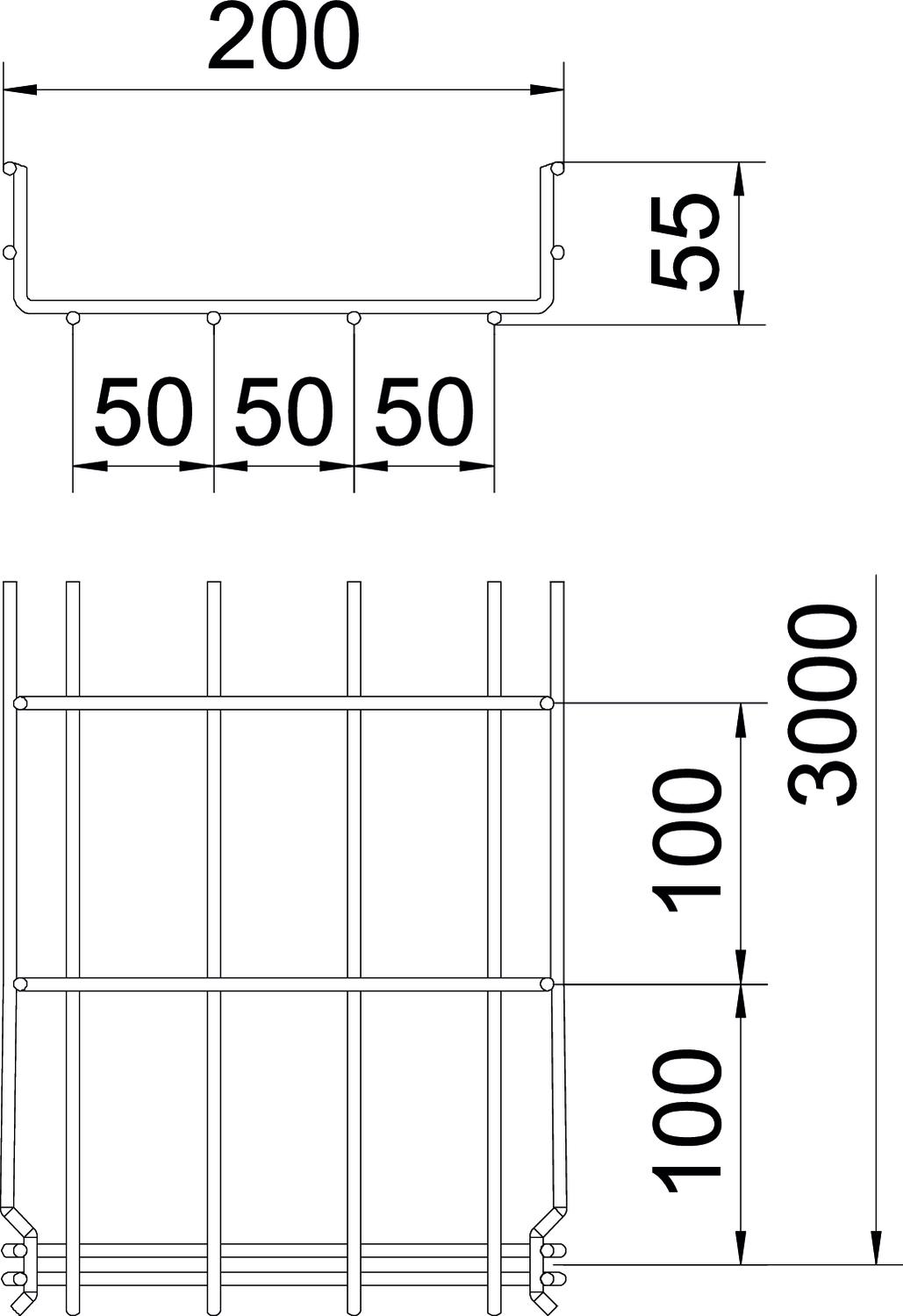

Dimension	55x200x3000
Färg	zink
Höjd	55 mm
Höjd	2,17 in
Integrerad skiljevägg	utan
Konsolavstånd 1,0 m	0,7 kN/m
Konsolavstånd 1,5 m	0,5 kN/m
Konsolavstånd 2,0 m	0,25 kN/m
Konsolavstånd 2,5 m	0,2 kN/m

Längd	3000 mm
Material	Stål
Mått B	200 mm
Mått H	58 mm
Profil	U-form
Rostfritt stål, betat	nej
Skruvlös förbindning	ja
Tråddiameter	4,8 mm
Tvärsnitt	87 cm²
Tvärsnitt	8700 mm²
Typ av förbindelse för kabelhållarsystem	Klickfäste
Utförande förbindning	integrerad förbindning
Utförande med brett spann	nej
Yta	varmförzinkad

Teknisk data

Belastningsdiagram trådstege GR-Magic typ GRM 55

Tillåten belastning i kN/m
Stödbredd i m
Gavelböjning i mm vid tillåtna kN/m
Belastningskurva vid testning
Belastningskurva med kabelränna/-ledningsbredd i mm
Sidböjningskurva beroende på konsolavstånd

Alla typer

Alla typer

Typ	Längd	Bredd	Höjd	Tråddiameter	Tvärsnitt	Brandsäker installation / funktionsgaranti	E-Nr.	Art.nr.	Mängd	Minsta förpackning
GRM 55 50 FT	3000 mm	50 mm	55 mm	3,9 mm	16 cm²	ja	1131998	6001415	m	3 m
GRM 55 100 FT	3000 mm	100 mm	55 mm	3,9 mm	40 cm²	ja	1132007	6001416	m	3 m
GRM 55 150 FT	3000 mm	150 mm	55 mm	3,9 mm	63 cm²	ja	1132008	6001418	m	3 m
GRM 55 200 FT	3000 mm	200 mm	55 mm	3,9 mm	87 cm²	ja	1132009	6001420	m	3 m
GRM 55 200 4.8FT	3000 mm	200 mm	55 mm	4,8 mm	87 cm²	ja	1132606	6001421	m	3 m
GRM 55 300 FT	3000 mm	300 mm	55 mm	4,8 mm	129 cm²	ja	1132010	6001424	m	3 m
GRM 55 400 FT	3000 mm	400 mm	55 mm	4,8 mm	175 cm²	ja	1132011	6001428	m	3 m
GRM 55 500 FT	3000 mm	500 mm	55 mm	4,8 mm	220 cm²	nej	1132012	6001432	m	3 m
GRM 55 600 FT	3000 mm	600 mm	55 mm	4,8 mm	265 cm²	nej	1132013	6001436	m	3 m

Tillbehör

Systemtillbehör

Produkter	Typ	E-Nr.	Art.nr.	Mängd	Minsta förpackning
Hörnförbindning FT	GEV 36 FT	1132045	6016723	Styck	20 Styck

Monteringstillbehör

Produkter	Typ	E-Nr.	Art.nr.	Mängd	Minsta förpackning
Clips för mellanväggsfastsättning	KS GR A2	1132255	6062282	Styck	30 Styck
Mellanvägg 45 (DD)	TSG 45 DD	1131901	6062321	m	3 m
Kabelövergångsplåt FT	KAB GR FT	-----	6220142	Styck	10 Styck
Trådstegsadapter för takledningshållare	165 MBG HGRM	1131635	5218886	Styck	50 Styck
