Tung trådstege SGR 105 FT

Art.nr. / Typ

Längd	3000 mm

Bredd

Höjd	105 mm

Tråddiameter	6 mm

Tvärsnitt

Brandsäker installation / funktionsgaranti	nej

Tillbaka till översikten

Produktbeskrivning

Produktbeskrivning

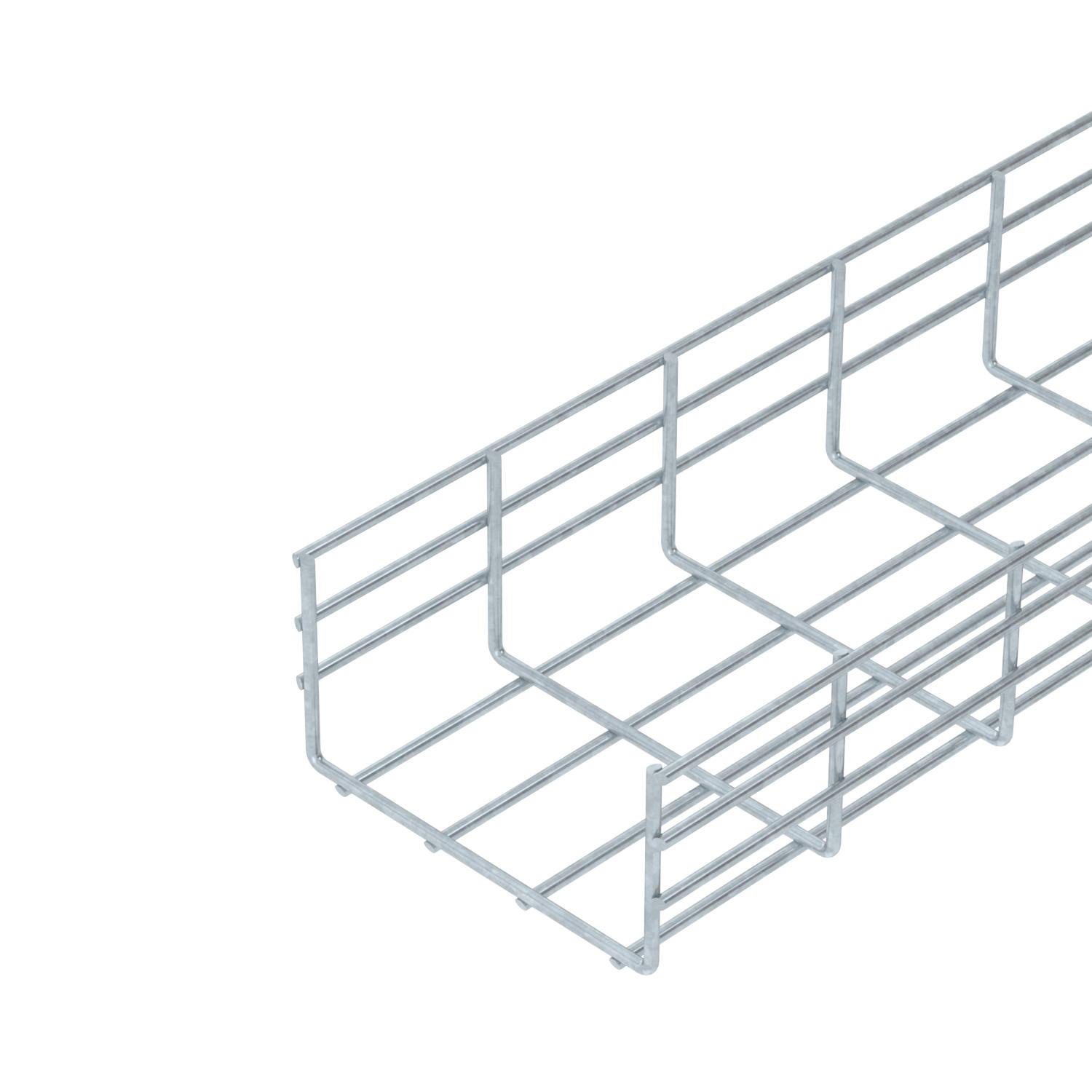

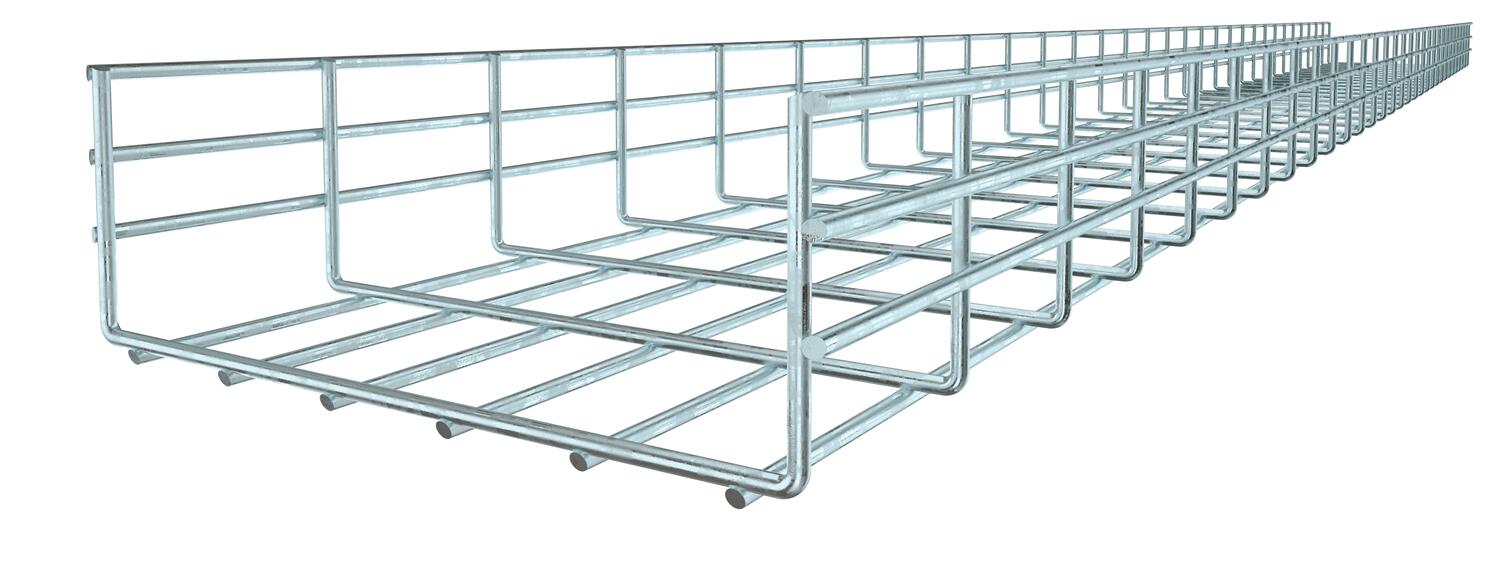

Trådstege av punktsvetsad ståltråd med sidhöjd 105 mm.
Magnetisk skärmdämpning utan lock 15 dB, med lock 25 dB.

Teknisk data

Belastningstesttyp enligt IEC 61537	typ II
Brandsäker installation / funktionsgaranti	nej
Bredd	200 mm
Bredd	7,87 in
CO₂-avtryck (GWP) från vagga till grind	6,2968 kg CO₂e / 1 Meter

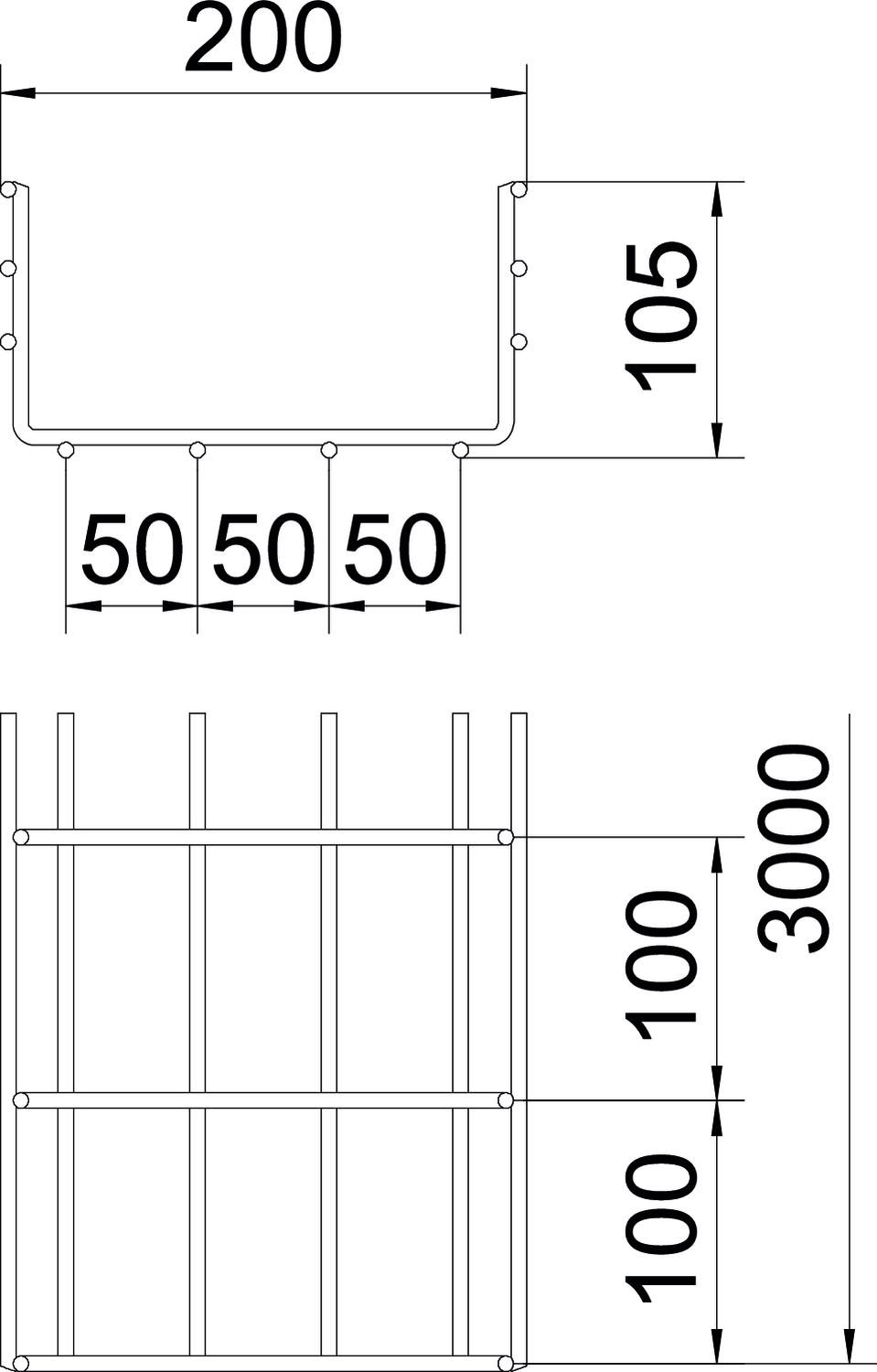

Dimension	105x200x3000
Färg	zink
Höjd	105 mm
Höjd	4,13 in

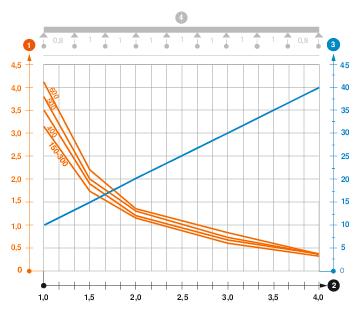

Konsolavstånd 1,0 m	3,1 kN/m
Konsolavstånd 1,5 m	1,75 kN/m
Konsolavstånd 2,0 m	1,15 kN/m
Konsolavstånd 2,5 m	0,79 kN/m
Konsolavstånd 3,0 m	0,6 kN/m

Konsolavstånd 3,5 m	0,5 kN/m
Konsolavstånd 4,0 m	0,4 kN/m
Längd	3000 mm
Material	Stål
Mått B	200 mm
Profil	U-form
Rostfritt stål, betat	nej
Tråddiameter	6 mm
Tvärsnitt	175 cm²
Tvärsnitt	17500 mm²
Typ av förbindelse för kabelhållarsystem	skruvad
Utförande förbindning	utan förbindning
Utförande med brett spann	nej
Yta	varmförzinkad

Teknisk data

Alla typer

Typ	Längd	Bredd	Höjd	Tråddiameter	Tvärsnitt	Brandsäker installation / funktionsgaranti	E-Nr.	Art.nr.	Mängd	Minsta förpackning
SGR 105 150 FT	3000 mm	150 mm	105 mm	6 mm	130 cm²	nej	1131743	6003175	m	3 m
SGR 105 200 FT	3000 mm	200 mm	105 mm	6 mm	175 cm²	nej	1131745	6003214	m	3 m
SGR 105 300 FT	3000 mm	300 mm	105 mm	6 mm	268 cm²	nej	1131747	6003309	m	3 m
SGR 105 400 FT	3000 mm	400 mm	105 mm	6 mm	363 cm²	nej	1131749	6003402	m	3 m
SGR 105 500 FT	3000 mm	500 mm	105 mm	6 mm	459 cm²	nej	1131751	6003515	m	3 m
SGR 105 600 FT	3000 mm	600 mm	105 mm	6 mm	554 cm²	nej	1131753	6003616	m	3 m

Tillbehör

Produkter	Typ	E-Nr.	Art.nr.	Mängd	Minsta förpackning

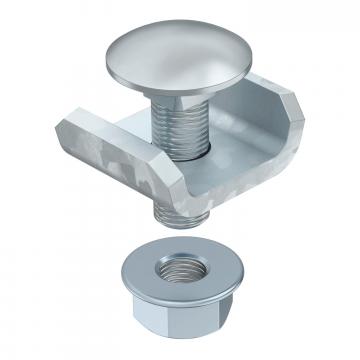

Skarvbeslag vfz	GUV 6 FT	1131808	6016573	Styck	20 Styck

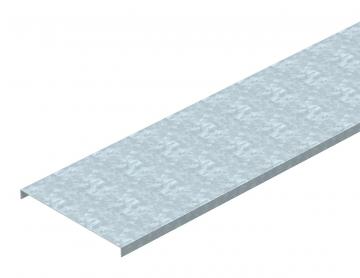

Lock, ohålat (DD)	DRLU 200 DD	1132203	6052650	m	3 m

Produkter	Typ	E-Nr.	Art.nr.	Mängd	Minsta förpackning

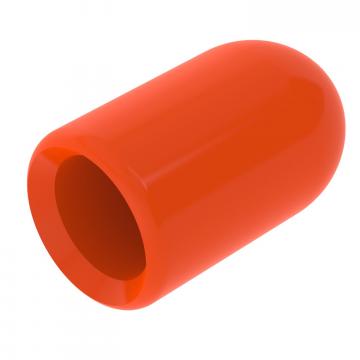

Skyddskåpor	SGR KS OR	-----	6003758	Styck	500 Styck

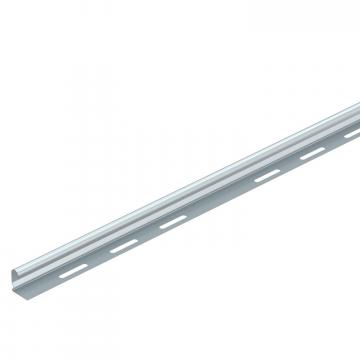

Mellanvägg 85 (DD)	TSG 85 DD	1131409	6062331	m	3 m

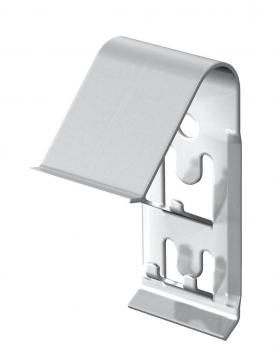

Lockklämma, universal rostfri (A2)	DKU A2	1132208	6065600	Styck	20 Styck

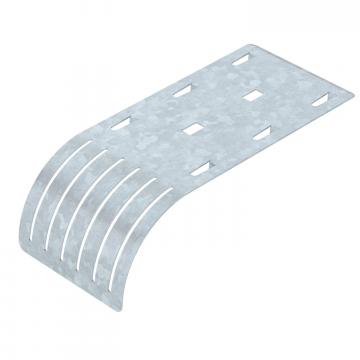

Kabelövergångsplåt FT	KAB GR FT	-----	6220142	Styck	10 Styck
