UGD350-3 GESR 7 för runda monteringsenheter, för underlagsgolvhöjd 70–125 mm
Art.nr. 7410120 | EAN 4012195431800
- Produktbeskrivning
-

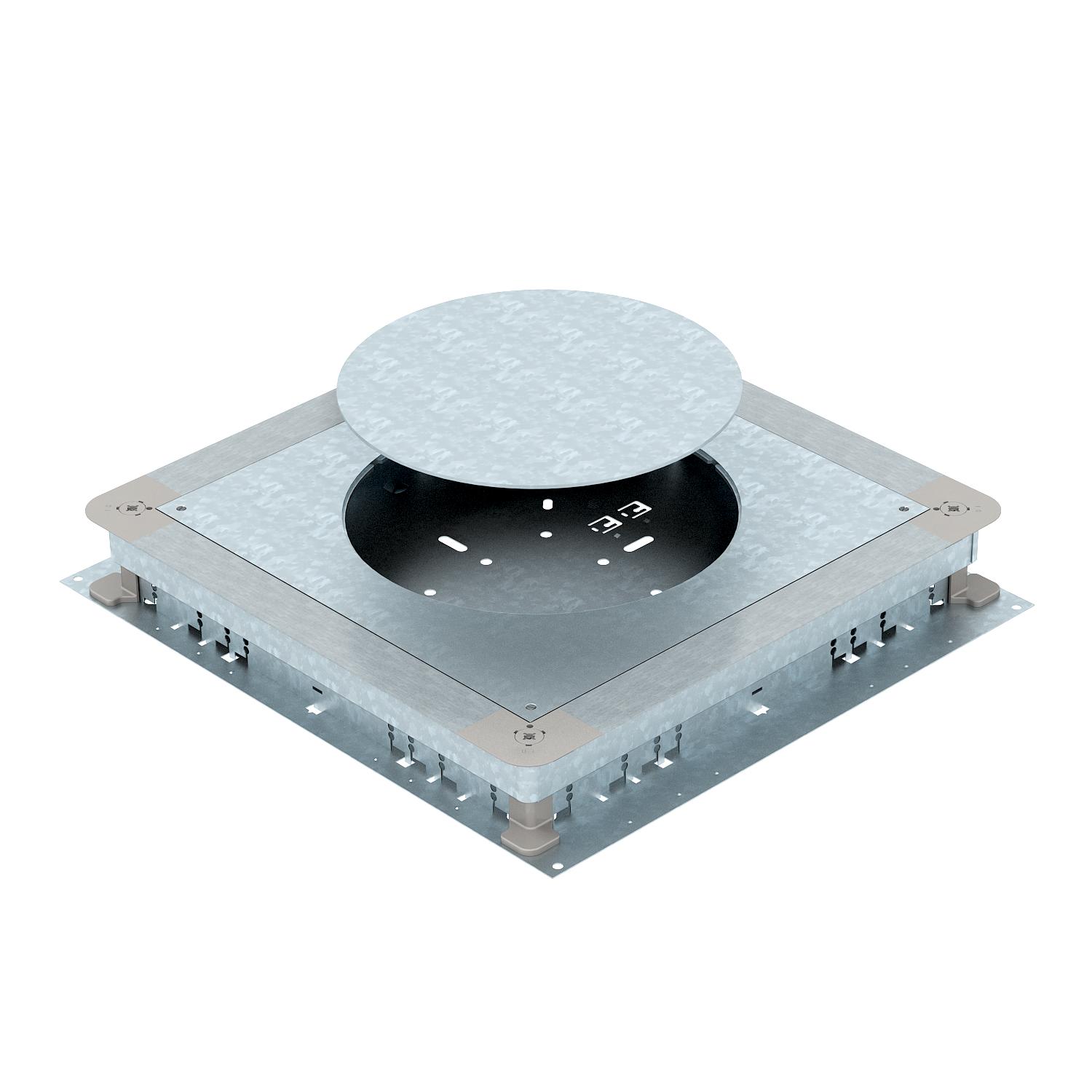

ProduktbeskrivningInfälld golvdosa för golvövertäckta installationskanaler med sidoväggar av stålplåt. För montering av monteringsenheter i vald storlek. Kan höjdjusteras steglöst mot undergolvet (snabbjustering finns) och undergolvet kan utjämnas mot avdragskanten. Med möjlighet till bullerteknisk isolering efter undergolvsläggning och med systemtillbehör som även kan användas för tung last.
-
- Teknisk data
-
Teknisk data

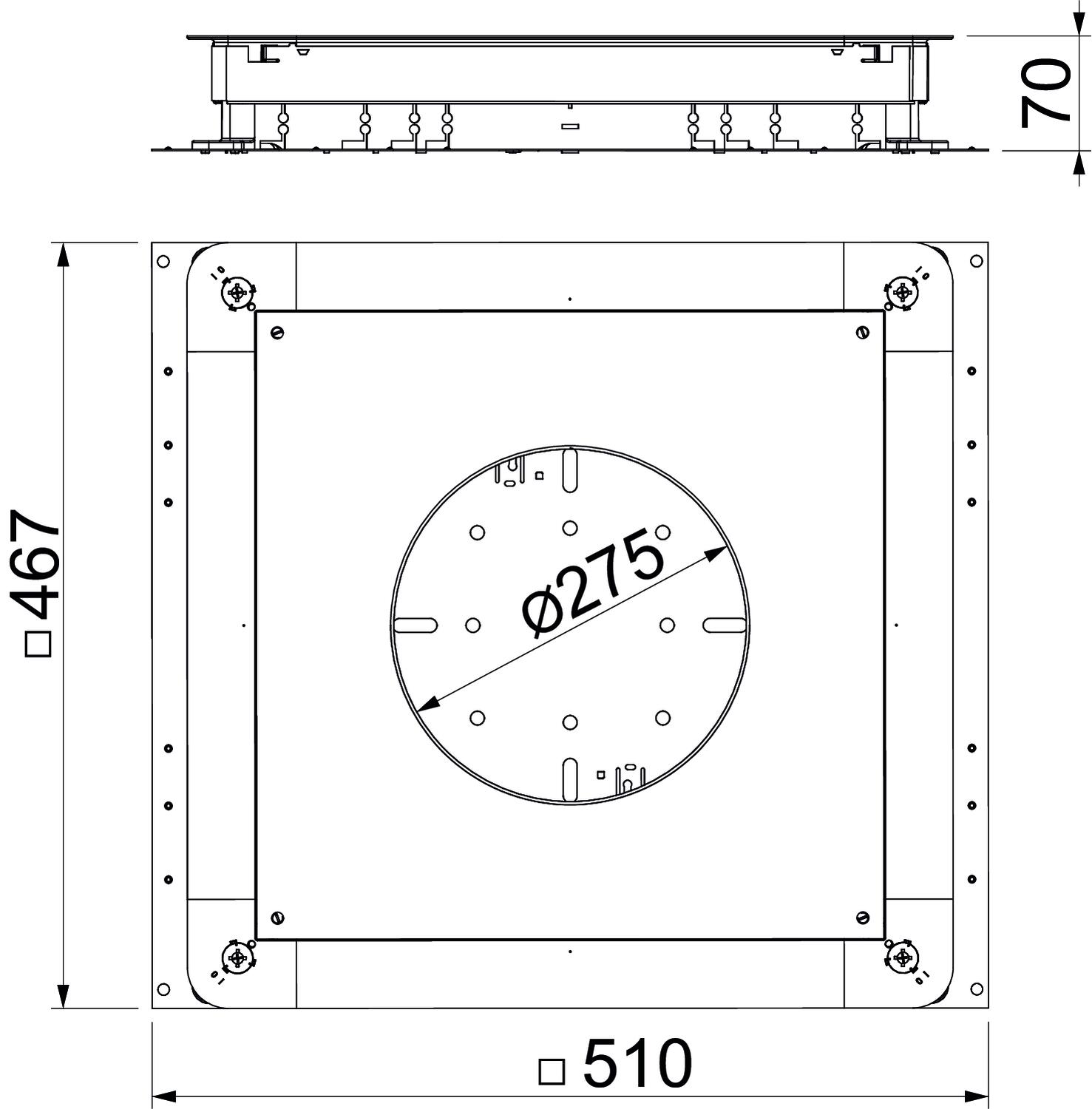

Avsedd för golvkanal ja Bottenplatta ja CO₂-avtryck (GWP) från vagga till grind 23,493 kg CO₂e / 1 Styck Dimension 510x467x70 för röranslutning nej Frånkopplingsbar ja Höjdjusteringsintervall max. 125 mm Höjdjusteringsintervall min. 70 mm Kanalbredd max. 350 mm Kanalbredd min. 190 mm Kanalhöjd max. 48 mm Kanalhöjd min. 28 mm Lämplig för försänkt golvkanal ja Lämplig för kanal i golvplanet, sluten nej Massagolvhöjd max. 125 mm Massagolvhöjd min. 70 mm Material Stål Mått A 467 mm Mått a 362 mm Mått b 383 mm Mått B 510 mm Mått d Ø 275 mm Minimihöjd på underlagsgolvet 70 Möjlighet till insättning av tätning ja Monteringsöppning för golvtank nej Monteringsöppning för monteringsenhet rund Nominell dimension 350 mm Nominell dimension för apparater R7 Yta sendzimirförzinkad - Alla typer
-
Systemtillbehör
Produkter Typ E-Nr. Art.nr. Mängd Minsta förpackning
Skyddsledarvinkel
8AWR 1175751 6288704 10 Styck - Ladda ner
-
EU-försäkran om överensstämmelse UGD 350-3 R7 / 7410120 , 0.13MB , pdfREACH försäkran om överensstämmelse UGD 350-3 R7 / 7410120 , 0.27MB , pdfRoHS försäkran om överensstämmelse UGD 350-3 R7 / 7410120 , 0.28MB , pdfGodkännande VDE-godkännande EÜK , 0.12MB , pdfMontage anvisningar EÜK screed-covered duct system generation 3 , 76.05MB , pdfMontage anvisningar Golvbelagt kanalsystem EÜK , 10.26MB , pdfInga kravspecifikationer tillgängliga för denna produkt
