Vägg- och pendelkonsol AWG 15 vfz (FT)
Art.nr. 6420610 | EAN 4012196662593 | E-Nr. 1132143
- Produktbeskrivning
-

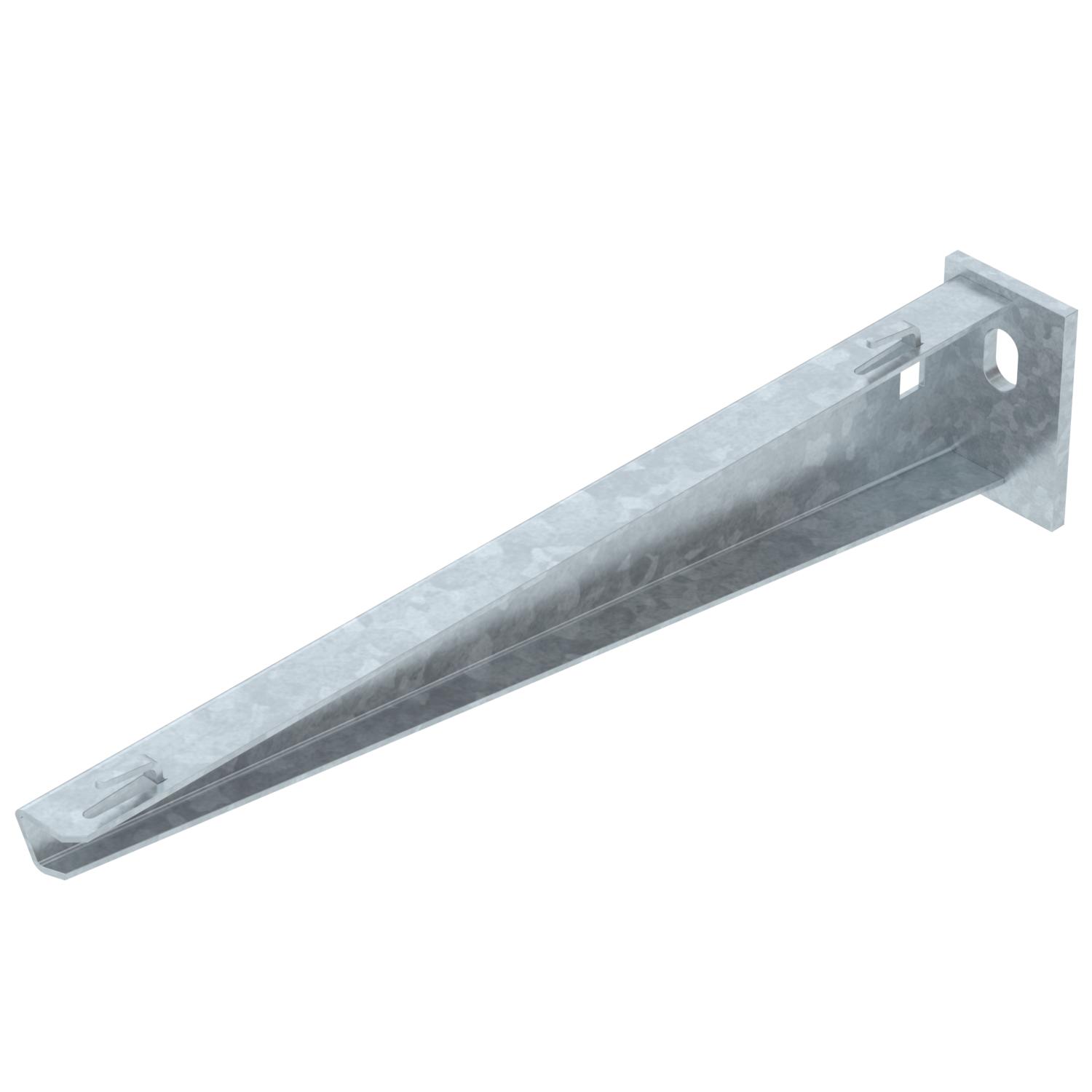

ProduktbeskrivningLätt vägg- och pendelkonsol med påsvetsat fäste för skruvlös invändig fastsättning av trådstege.
-
- Teknisk data
-
Teknisk data

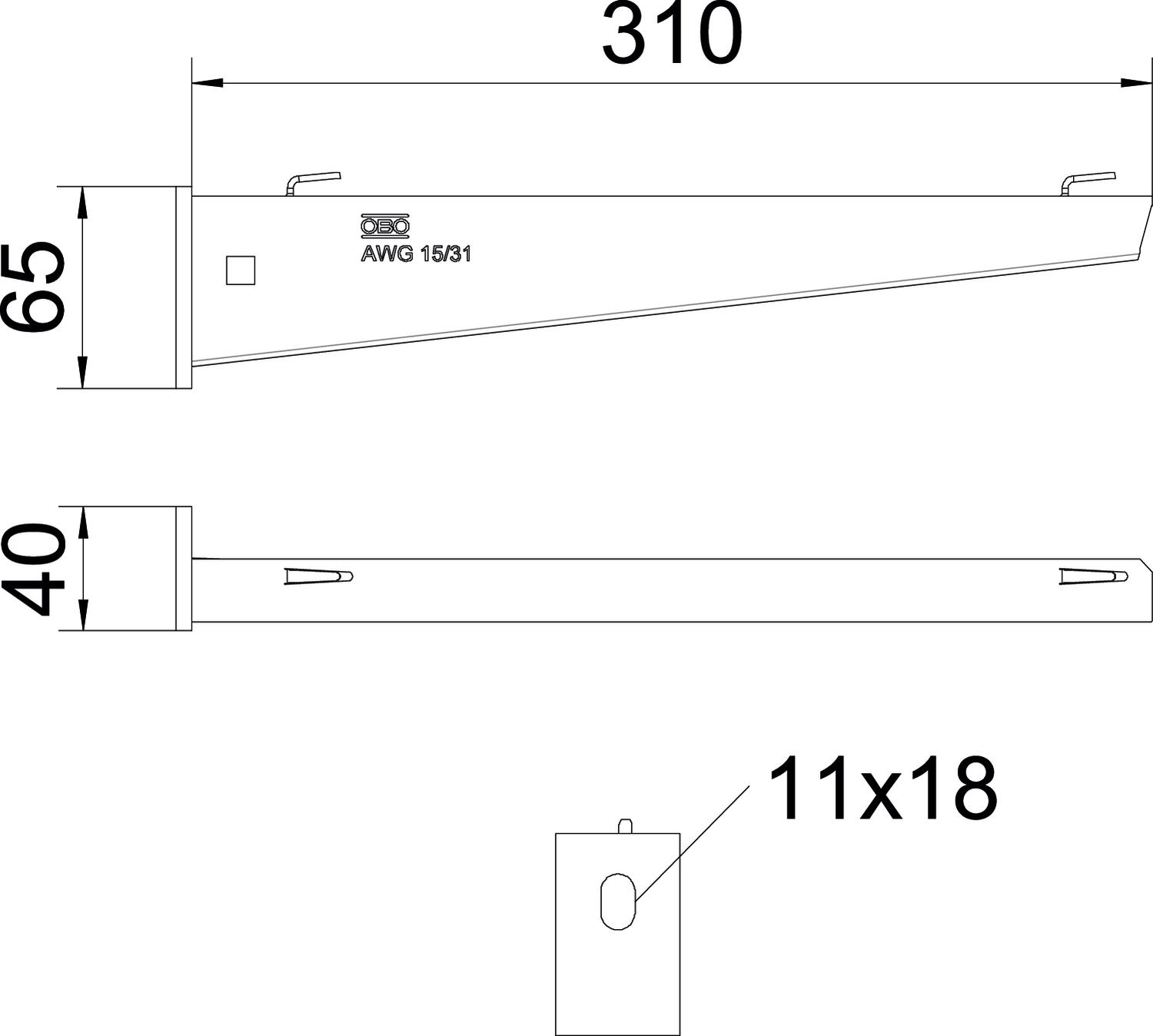

Brandsäker installation / funktionsgaranti nej Bredd 310 mm Dimension B310mm F i kN 1,5 kN Färg zink för bredd max. 300 mm för bredd min. 300 Håldiameter 11 mm Höjd 65 mm Längd 40 mm Material Stål Mått A 40 mm Mått B 310 mm Mått H 65 mm Rostfritt stål, betat nej Utförande Vägg- och pendelkonsol Vinkelområde max. 90 mm Vinkelområde min. 90 mm Yta varmförzinkad Teknisk data

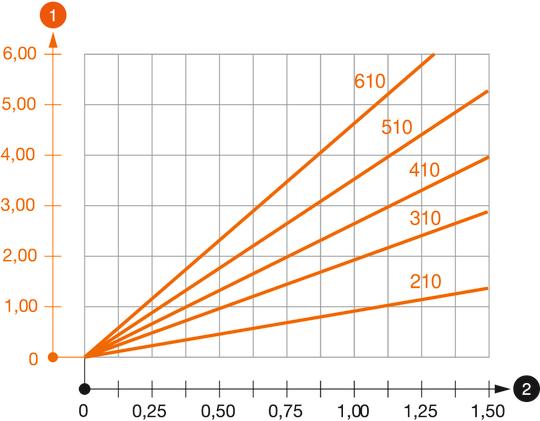

Belastningsdiagram konsol typ AW G 15
-
Böjning av konsolspetsen vid tillåten konsolbelastning
-
Tillåten konsolbelastning i kN
-
Belastningskurva med konsolbredd i mm
-
- Alla typer
-
Alla typer
- Ladda ner
-
EU-försäkran om överensstämmelse AW G 15 31 FT / 6420610 , 0.13MB , pdfUK Förklaring av överensstämmelse AW G 15 31 FT / 6420610 , 0.09MB , pdfREACH försäkran om överensstämmelse AW G 15 31 FT / 6420610 , 0.12MB , pdfRoHS försäkran om överensstämmelse AW G 15 31 FT / 6420610 , 0.12MB , pdfMontage anvisningar General information on the mounting , 2.65MB , pdf
