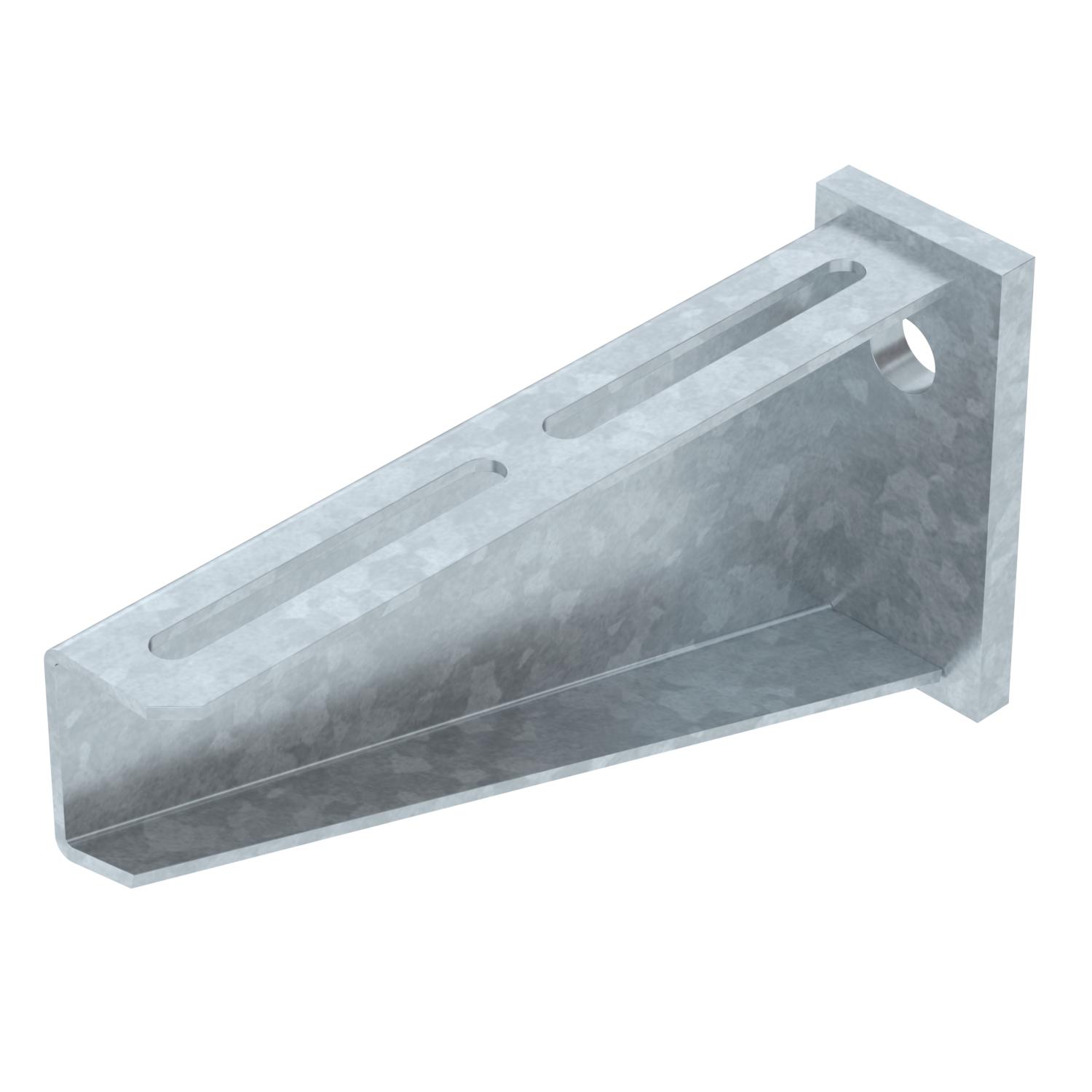

Väggkonsol AW 80 FT
Art.nr. 6417752 | EAN 4012196203475 | E-Nr. 1131500
- Produktbeskrivning
-
ProduktbeskrivningTung väggkonsol med fastsvetsat fäste.
-
- Teknisk data
-
Teknisk data
Brandsäker installation / funktionsgaranti nej Bredd 210 mm Dimension B210mm F i kN 8 kN Färg zink Håldiameter 17,5 mm Höjd 110 mm Längd 50 mm Material Stål Mått A 50 mm Mått B 210 mm Mått H 110 mm Rostfritt stål, betat nej Utförande Vägg- och pendelkonsol Vinkelområde max. 90 mm Vinkelområde min. 90 mm Yta varmförzinkad Teknisk data

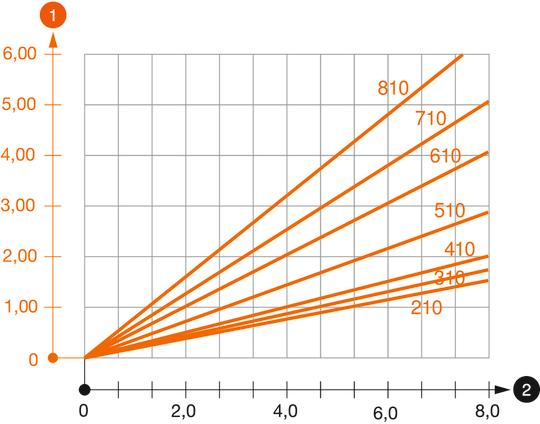

Belastningsdiagram konsol typ AW 80
-
Böjning av konsolspetsen vid tillåten konsolbelastning
-
Tillåten konsolbelastning i kN
-
Belastningskurva med konsolbredd i mm
-
- Alla typer
-
Monteringstillbehör
Produkter Typ Art.nr. Mängd Minsta förpackning
Kullerförsänkt skruv med kombimutter F
FRSB 6x12 F 6406122 100 Styck - Ladda ner
-
