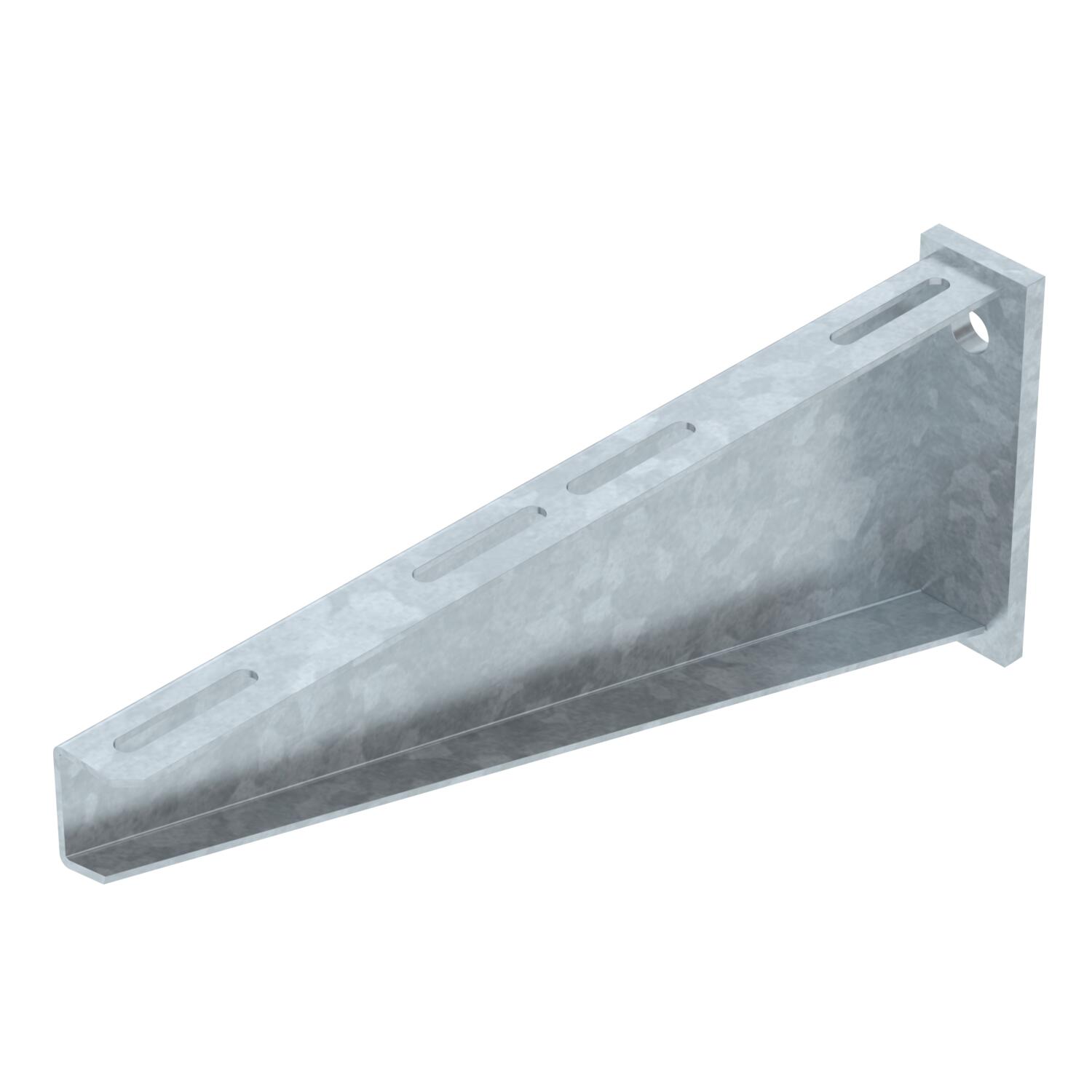

Väggkonsol AW 80 FT
Art.nr. 6417795 | EAN 4012196203598
- Produktbeskrivning
-
ProduktbeskrivningTung väggkonsol med fastsvetsat fäste.
-
- Teknisk data
-
Teknisk data

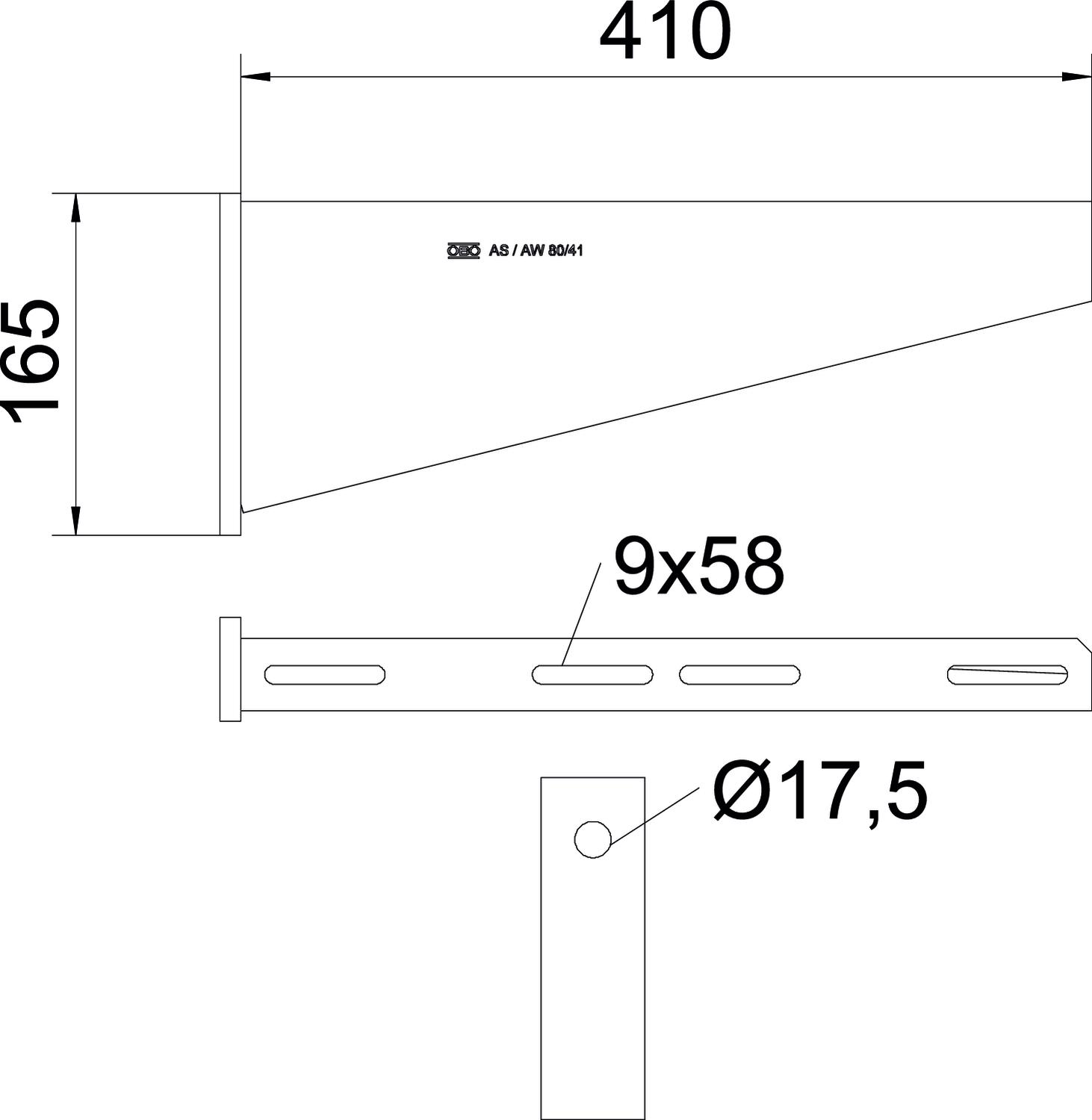

Brandsäker installation / funktionsgaranti nej Bredd 410 mm Dimension B410mm F i kN 8 kN Färg zink Håldiameter 17,5 mm Höjd 165 mm Längd 50 mm Material Stål Mått A 50 mm Mått B 410 mm Mått H 165 mm Rostfritt stål, betat nej Utförande Vägg- och pendelkonsol Vinkelområde max. 90 mm Vinkelområde min. 90 mm Yta varmförzinkad Teknisk data
Belastningsdiagram konsol typ AW 80
-
Böjning av konsolspetsen vid tillåten konsolbelastning
-
Tillåten konsolbelastning i kN
-
Belastningskurva med konsolbredd i mm
-
- Alla typer
-
Monteringstillbehör
Produkter Typ Art.nr. Mängd Minsta förpackning
Kullerförsänkt skruv med kombimutter F
FRSB 6x12 F 6406122 100 Styck - Ladda ner
-
EU-försäkran om överensstämmelse AW 80 41 FT / 6417795 , 0.12MB , pdfMiljöproduktdeklaration (EPD) AW 80 41 FT / 6417795 , 1.48MB , pdfUK Förklaring av överensstämmelse AW 80 41 FT / 6417795 , 0.09MB , pdfREACH försäkran om överensstämmelse AW 80 41 FT / 6417795 , 0.12MB , pdfRoHS försäkran om överensstämmelse AW 80 41 FT / 6417795 , 0.13MB , pdfMontage anvisningar Monteringsanvisning U-pendel-system , 1.76MB , pdfMontage anvisningar General information on the mounting , 2.65MB , pdf
