Väggkonsol AW 80 FT
Art.nr. 6417817 | EAN 4012196203659 | E-Nr. 1131502
- Produktbeskrivning
-

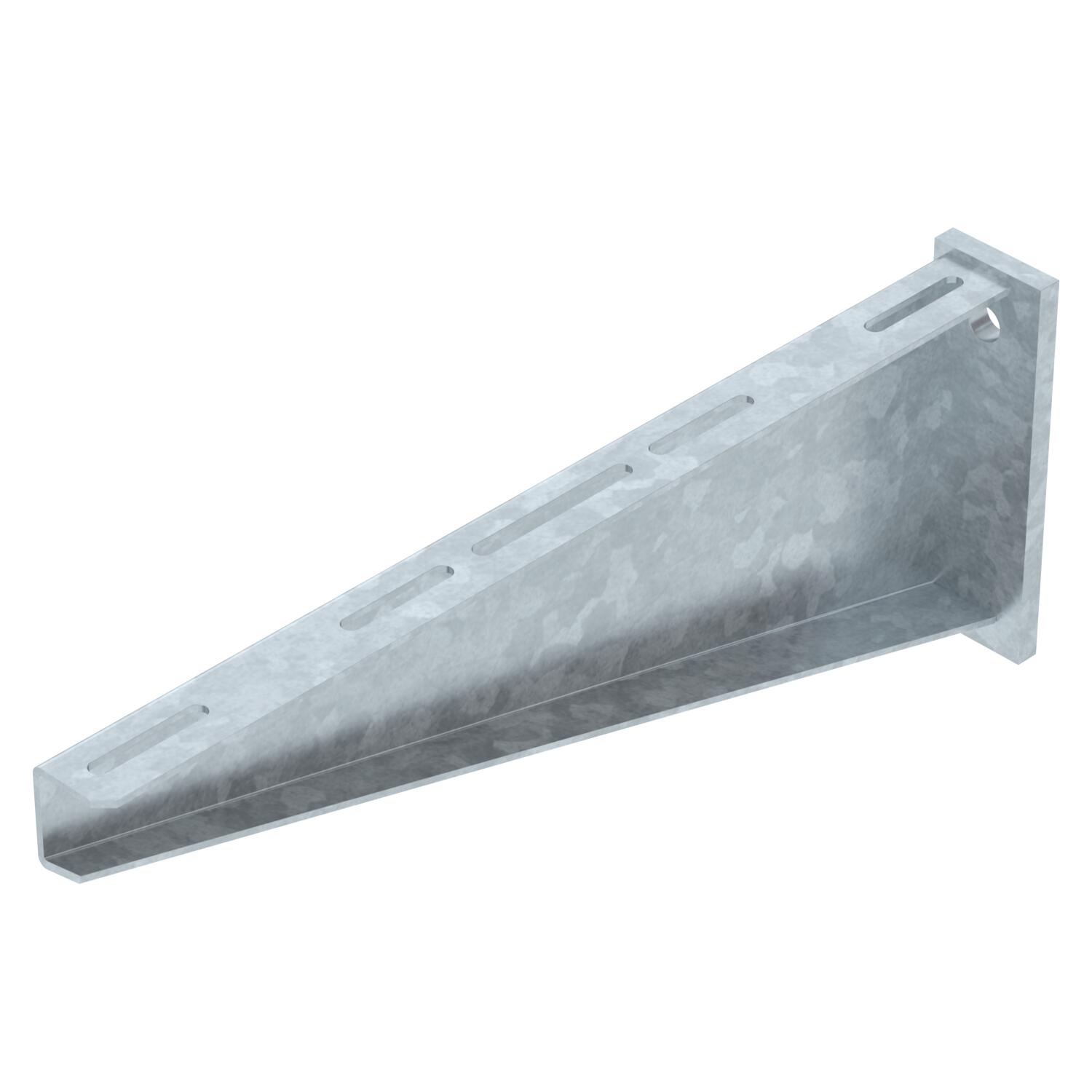

ProduktbeskrivningTung väggkonsol med fastsvetsat fäste.
-
- Teknisk data
-
Teknisk data

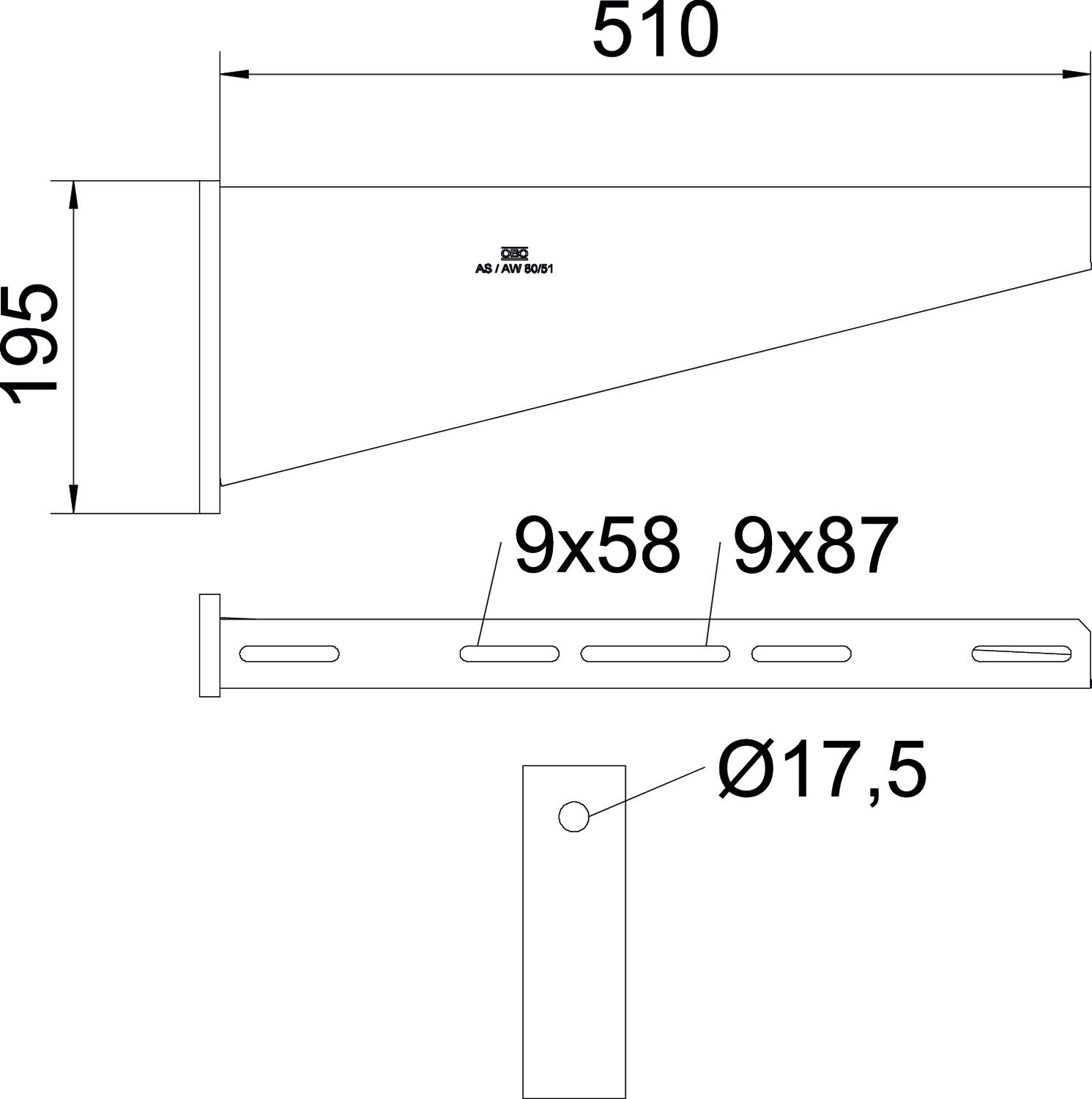

Brandsäker installation / funktionsgaranti nej Bredd 510 mm Dimension B510mm F i kN 8 kN Färg zink Håldiameter 17,5 mm Höjd 195 mm Längd 60 mm Material Stål Mått A 60 mm Mått B 510 mm Mått H 195 mm Rostfritt stål, betat nej Utförande Vägg- och pendelkonsol Vinkelområde max. 90 mm Vinkelområde min. 90 mm Yta varmförzinkad Teknisk data
Belastningsdiagram konsol typ AW 80
-
Böjning av konsolspetsen vid tillåten konsolbelastning
-
Tillåten konsolbelastning i kN
-
Belastningskurva med konsolbredd i mm
-
- Alla typer
-
Monteringstillbehör
Produkter Typ Art.nr. Mängd Minsta förpackning
Kullerförsänkt skruv med kombimutter F
FRSB 6x12 F 6406122 100 Styck - Ladda ner
-
